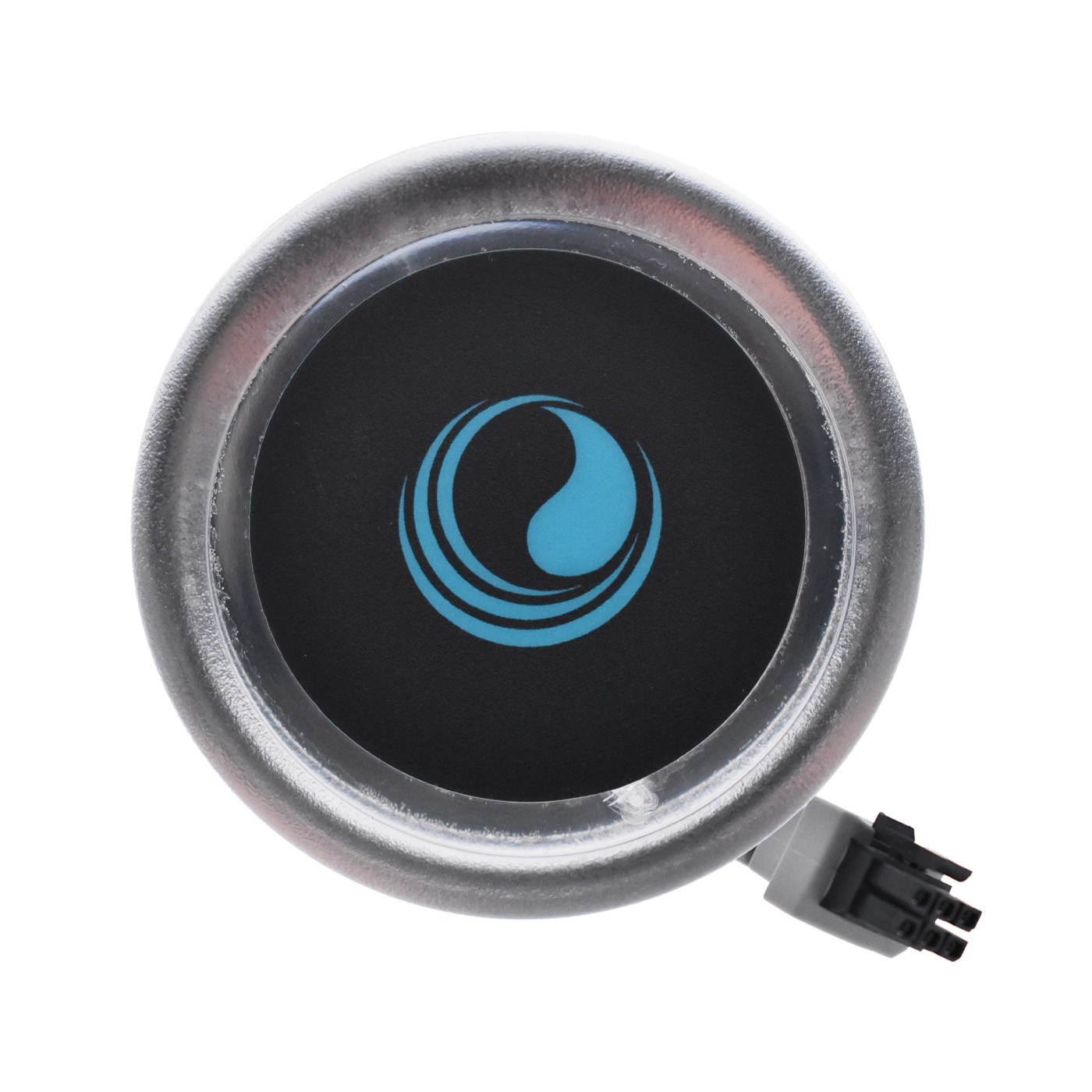

AX10 Zusatz-Bedienfeld BALBOA
Das AX10-Bedienfeld ermöglicht es, die Steuerung eines Whirlpool-Bauteils vom Hauptbedienfeld aus zu verlagern.
Es handelt sich um ein Zusatzbedienfeld, das das Hauptbedienfeld ergänzt.
In 7 Versionen erhältlich:
- JETS 1
- JETS 2
- JETS 3
- JETS 4
- MUSIC
- LIGHT
- und BLOWER

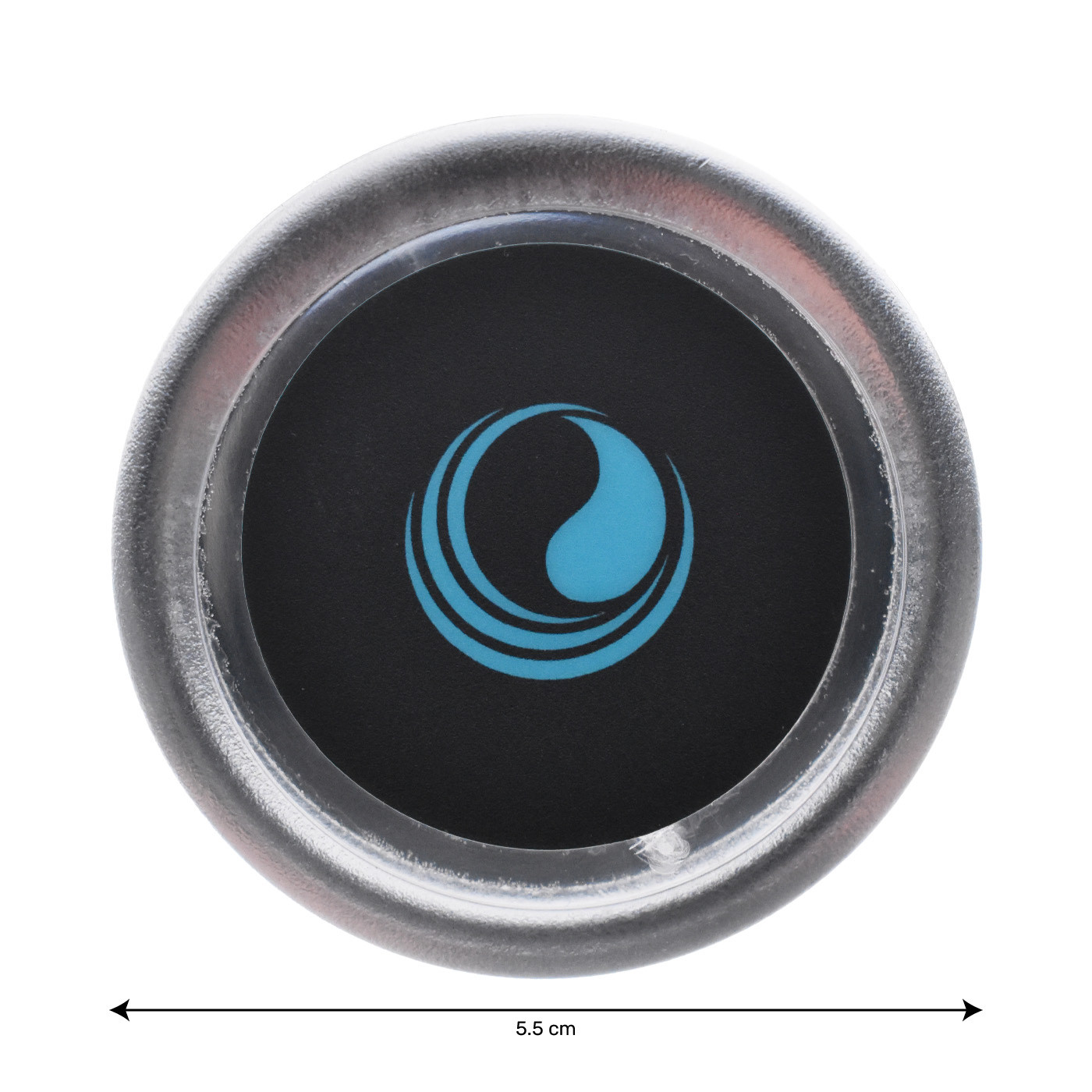

1 Knopf = Durchmesser 56 mm

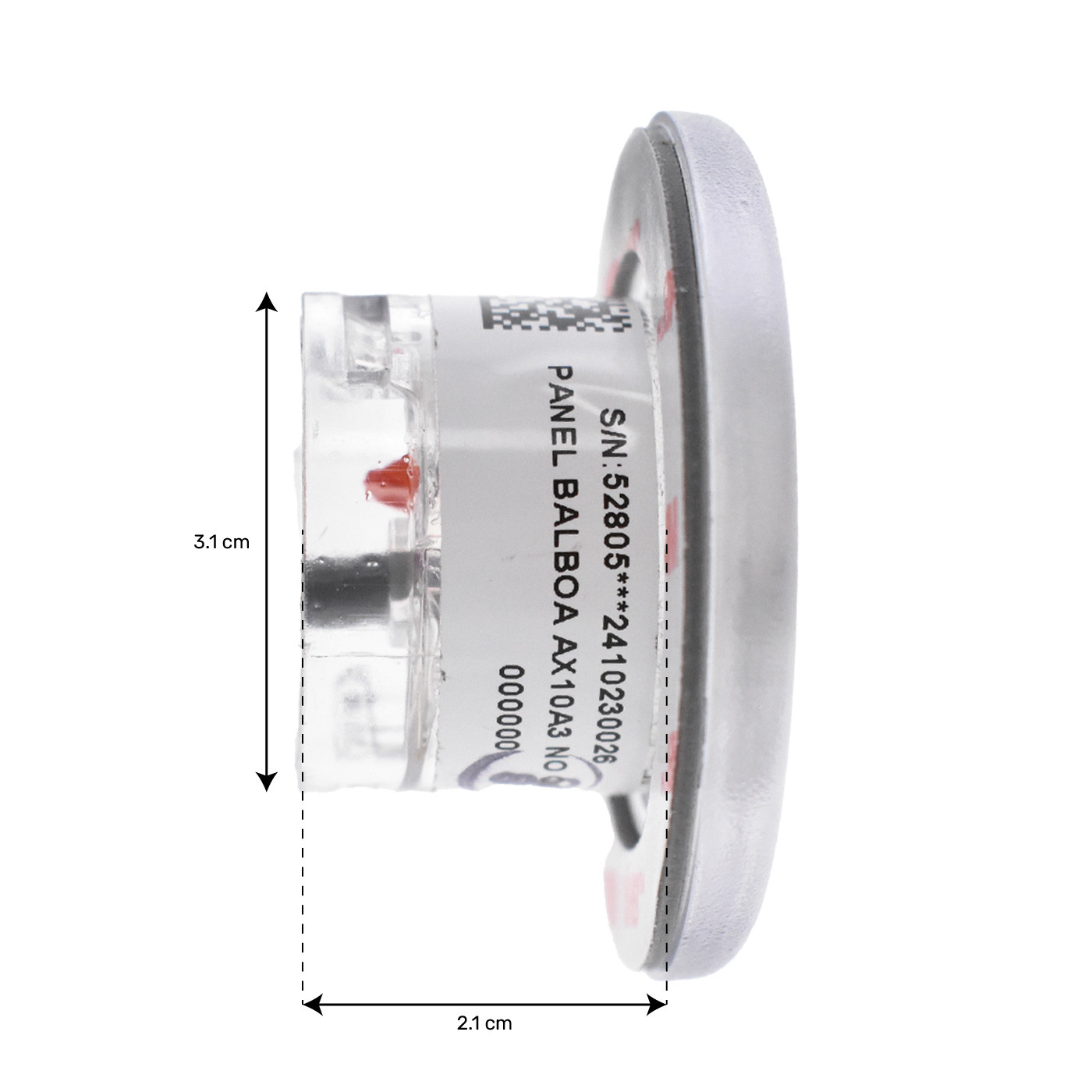

Einbaudurchmesser: 31-35 mm
Nachstehend finden Sie die Funktions- und Bezeichnungsübersicht der AX10 BALBOA-Tasten mit ihren Aufklebern.
Hinweis: Die Bezeichnungen A1, A2 und A3 sowie A4 in Fettdruck in dieser Tabelle aktivieren bestimmte Anschlüsse und sind daher nicht austauschbar.
Jede Bezeichnung hat daher eine eigene Funktion; überprüfen Sie sorgfältig, ob diese Funktion derjenigen entspricht, die Sie von Ihrem Hauptbedienfeld verlagern möchten.
Referenz
mit Balboa-Aufkleber | Bezeichnung | Funktion |
| 52683-01 | PANEL BALBOA AX10A1
Aufkleber Jet1 | Pumpe 1 aktivieren |
| 52764 | PANEL BALBOA AX10A2
Aufkleber Jet2 | Pumpe 2 aktivieren |
| 55533 | PANEL BALBOA AX10A3
Aufkleber Jet3 | Pumpe 3 aktivieren |
| 55532 | PANEL BALBOA AX10A4
Aufkleber Jet4 | Pumpe 4 aktivieren |
| 52766 | PANEL BALBOA AX10A4
Aufkleber Light | Licht aktivieren |
| 52765 | PANEL BALBOA AX10A3
Aufkleber Blower | Ventilator aktivieren |
Kompatibel mit
- Bedienfelder der GL-Serie: GL2000 / GL2001 / GL8000
- Bedienfelder der BP-Serie: BP6013G1, BP6013G2, BP6013G3 und BP2100G1
