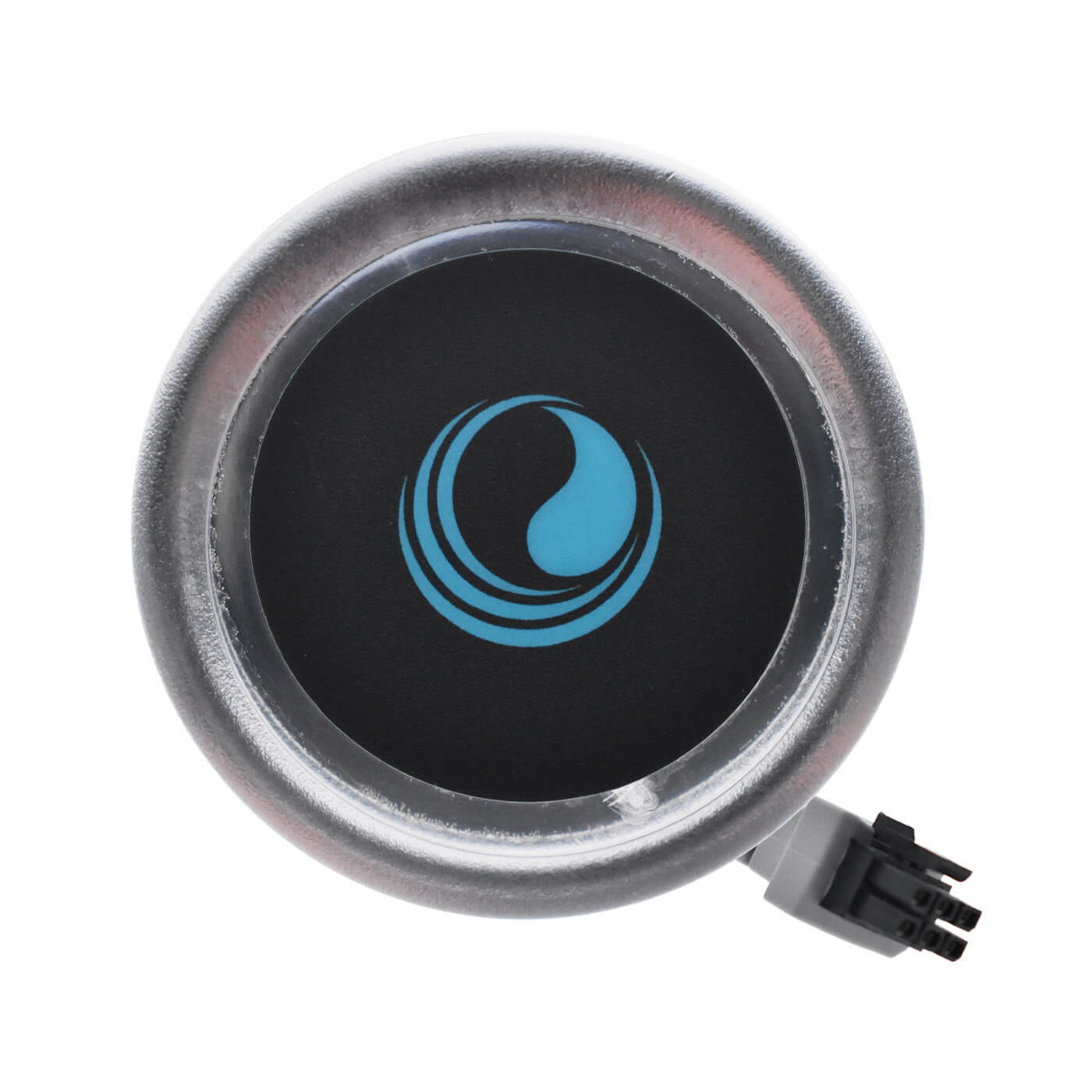

AX10-Zusatzbedienfeld BALBOA
Das AX10-Bedienfeld ermöglicht die Fernsteuerung eines Bedienelements des Whirlpools vom Hauptbedienfeld aus. Es handelt sich um ein Zusatzbedienfeld, das das Hauptbedienfeld ergänzt.
Verfügbar in 7 Versionen :
- Düsen 1
- Düsen 2
- Düsen 3
- Düsen 4
- MUSIK
- LICHT
- und Gebläse

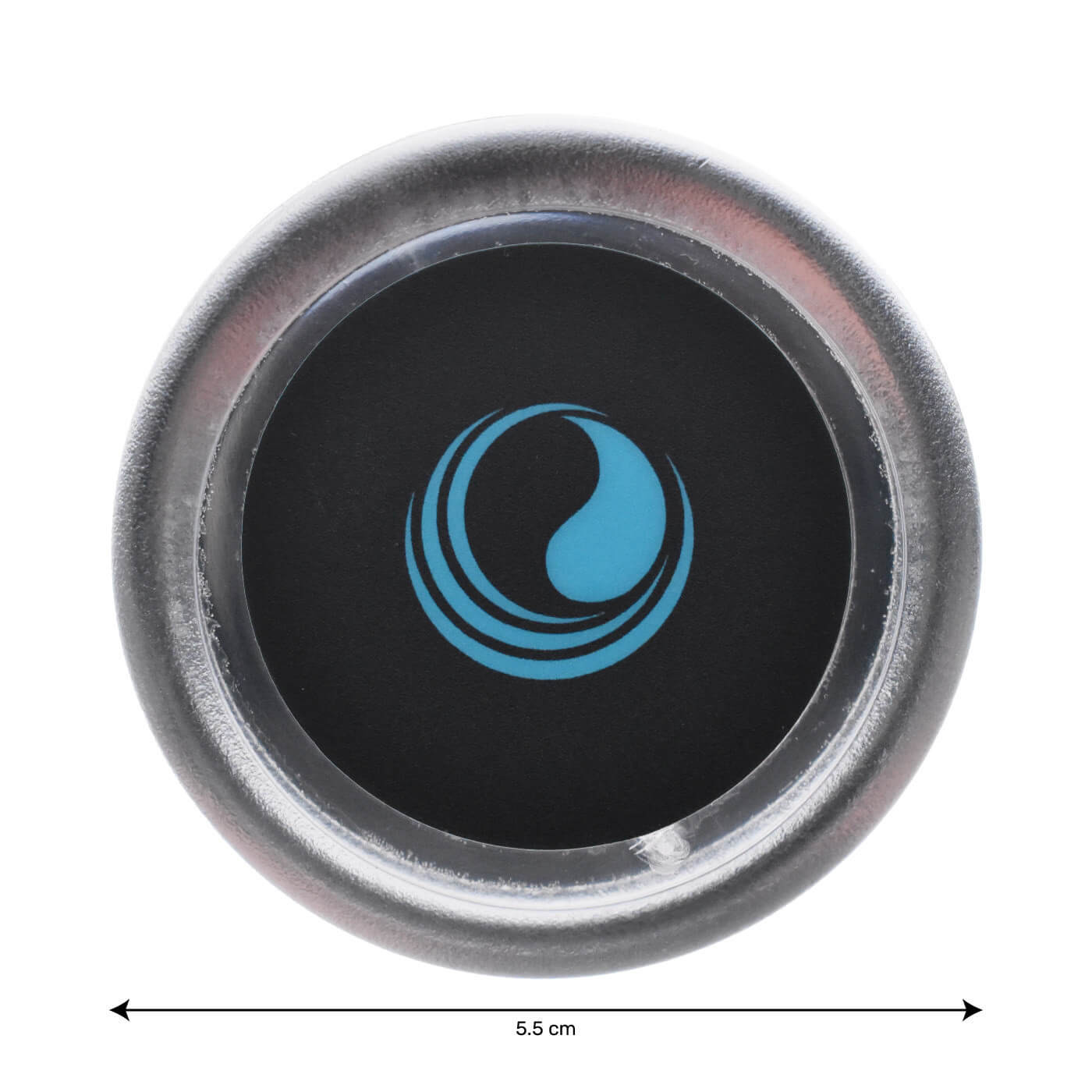

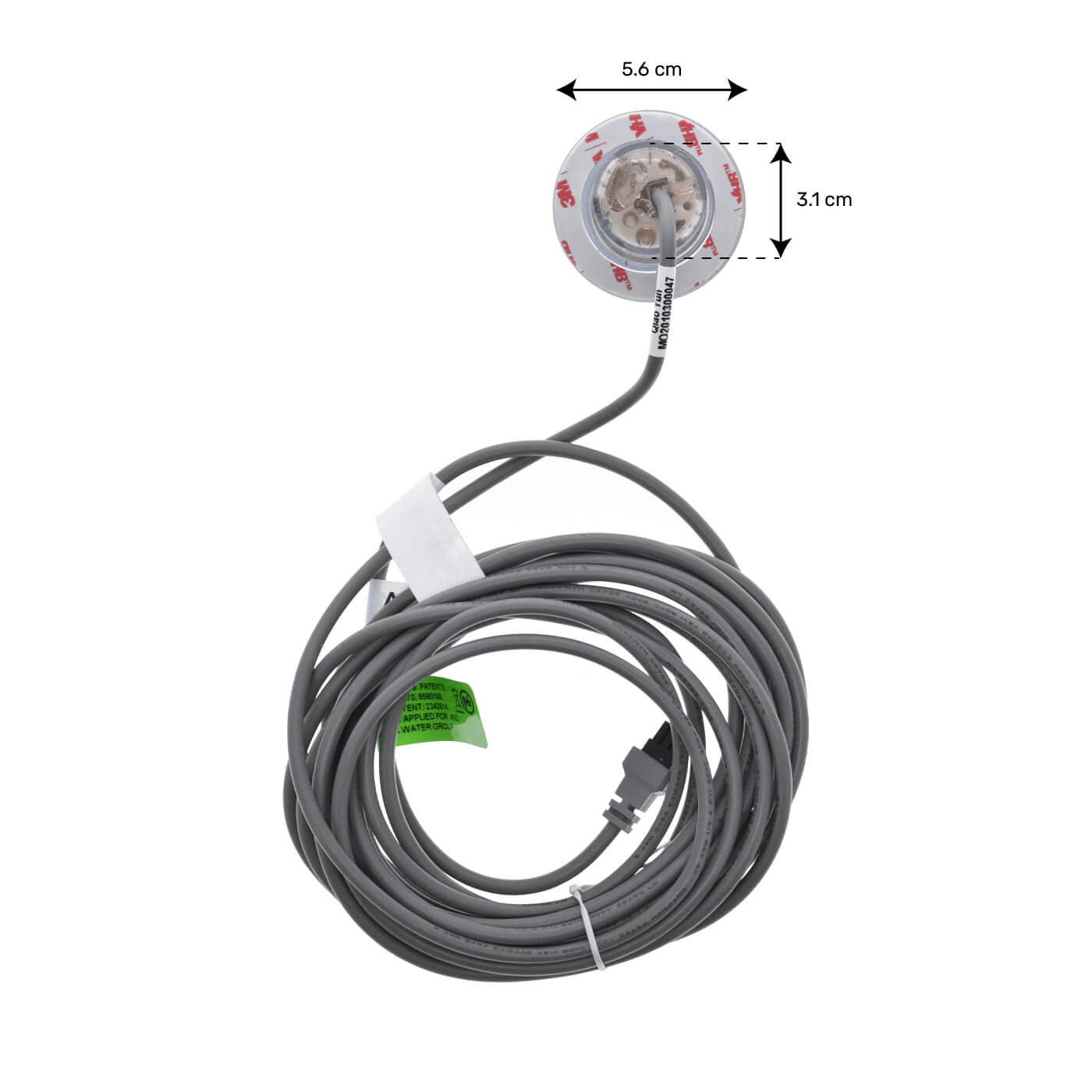

Ein Knopf = Durchmesser 56 mm
Einbaudurchmesser: 31-35 mm
Nachfolgend finden Sie die Funktions- und Referenztabelle der AX10 Balboa-Tasten mit ihren Aufklebern.
Achtung: Die Bezeichnungen A1, A2, A3 und A4 in Fett auf dieser Tabelle aktivieren bestimmte Anschlüsse und sind daher nicht austauschbar.
Jede Bezeichnung hat daher eine bestimmte Funktion. Vergewissern Sie sich, dass diese Funktion derjenigen entspricht, die Sie von Ihrem Hauptbedienfeld auf dieses Panel verlagern möchten.
Referenz
mit Balboa-Aufkleber | Bezeichnung | Funktion |
| 52683-01 | PANEL BALBOA AX10A1
Aufkleber Jet1 | Pumpe 1 aktiv |
| 52764 | PANEL BALBOA AX10A2
Aufkleber Jet2 | Pumpe 2 aktiv |
| 55533 | PANEL BALBOA AX10A3
Aufkleber Jet3 | Pumpe 3 aktiv |
| 55532 | PANEL BALBOA AX10A4
Aufkleber Jet4 | Pumpe 4 aktiv |
| 52766 | PANEL BALBOA AX10A4
Aufkleber Light | Licht aktiv |
| 52765 | PANEL BALBOA AX10A3
Aufkleber Blower | Gebläse aktiv |
Kompatibel mit
- Steuergehäuse der GL-Serie: GL2000 / GL2001 / GL8000
- Steuergehäuse der BP-Serie: BP6013G1, BP6013G2, BP6013G3 und BP2100G1
