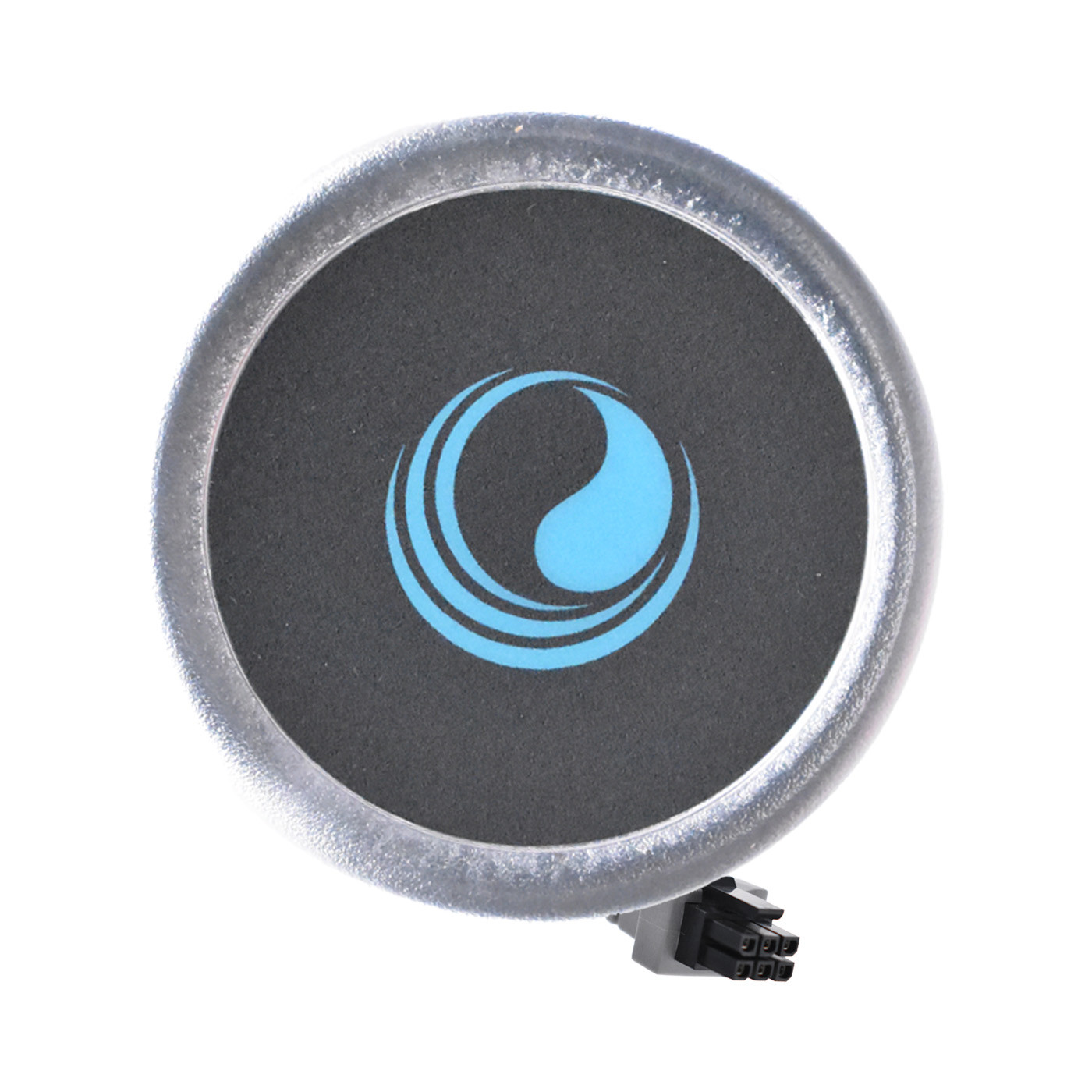

BALBOA AX10-Zusatzbedienfeld
Das AX10-Bedienfeld ermöglicht es, die Steuerung eines Bauteils des Whirlpool vom Hauptbedienfeld aus zu verlagern.
Es handelt sich um ein Zusatzbedienfeld, das das Hauptbedienfeld ergänzt.
Erhältlich in 7 Versionen:

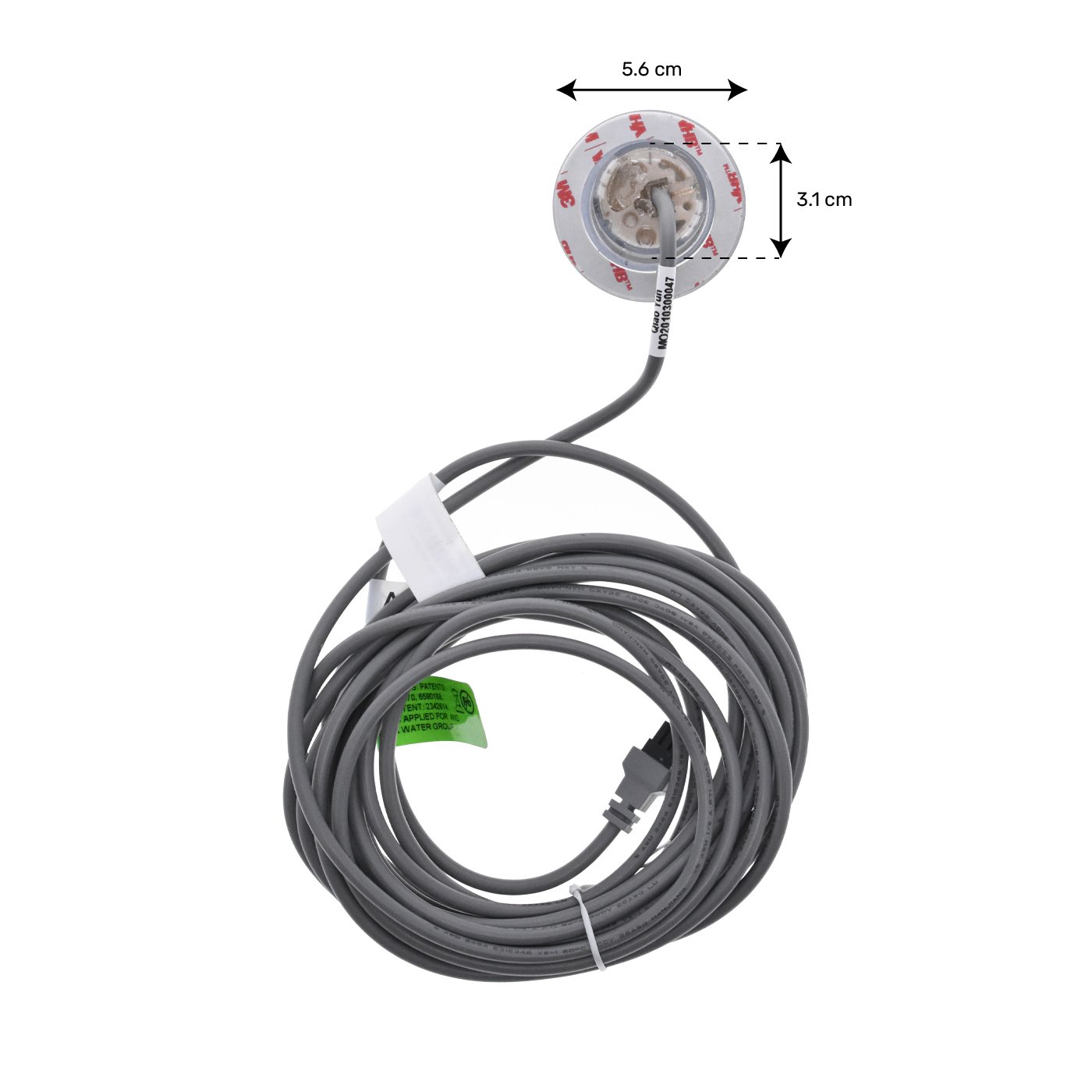

Durchmesser des Bedienfelds: 56 mm
Einbaudurchmesser: 31-35 mm
Unten finden Sie die Tabelle mit den Funktionen und Referenzen der AX10 BALBOA-Tasten samt Aufklebern.
Achtung: Die Bezeichnungen A1, A2, A3 und A4 in Fettdruck in dieser Tabelle aktivieren bestimmte Anschlüsse und sind daher nicht austauschbar.
Jede Bezeichnung hat also eine bestimmte Funktion; prüfen Sie sorgfältig, ob diese der Funktion entspricht, die Sie vom Hauptbedienfeld übertragen möchten.
Referenz
mit Balboa-Aufkleber | Bezeichnung | Funktion |
| 52683-01 | PANEL BALBOA AX10A1
Aufkleber Jet1 | Aktive Pumpe 1 |
| 52764 | PANEL BALBOA AX10A2
Aufkleber Jet2 | Aktive Pumpe 2 |
| 55533 | PANEL BALBOA AX10A3
Aufkleber Jet3 | Aktive Pumpe 3 |
| 55532 | PANEL BALBOA AX10A4
Aufkleber Jet4 | Aktive Pumpe 4 |
| 52766 | PANEL BALBOA AX10A4
Aufkleber Licht | Aktives Licht |
| 52765 | PANEL BALBOA AX10A3
Aufkleber Blower | Aktives Gebläse |
Kompatibel mit
Steuerboxen:
- Serie GL: GL2000 / GL2001 / GL8000 / GL84P
- Serie BP: BP6013 / BP2100
