Bedienfeld für CALDERA Whirlpools 77538

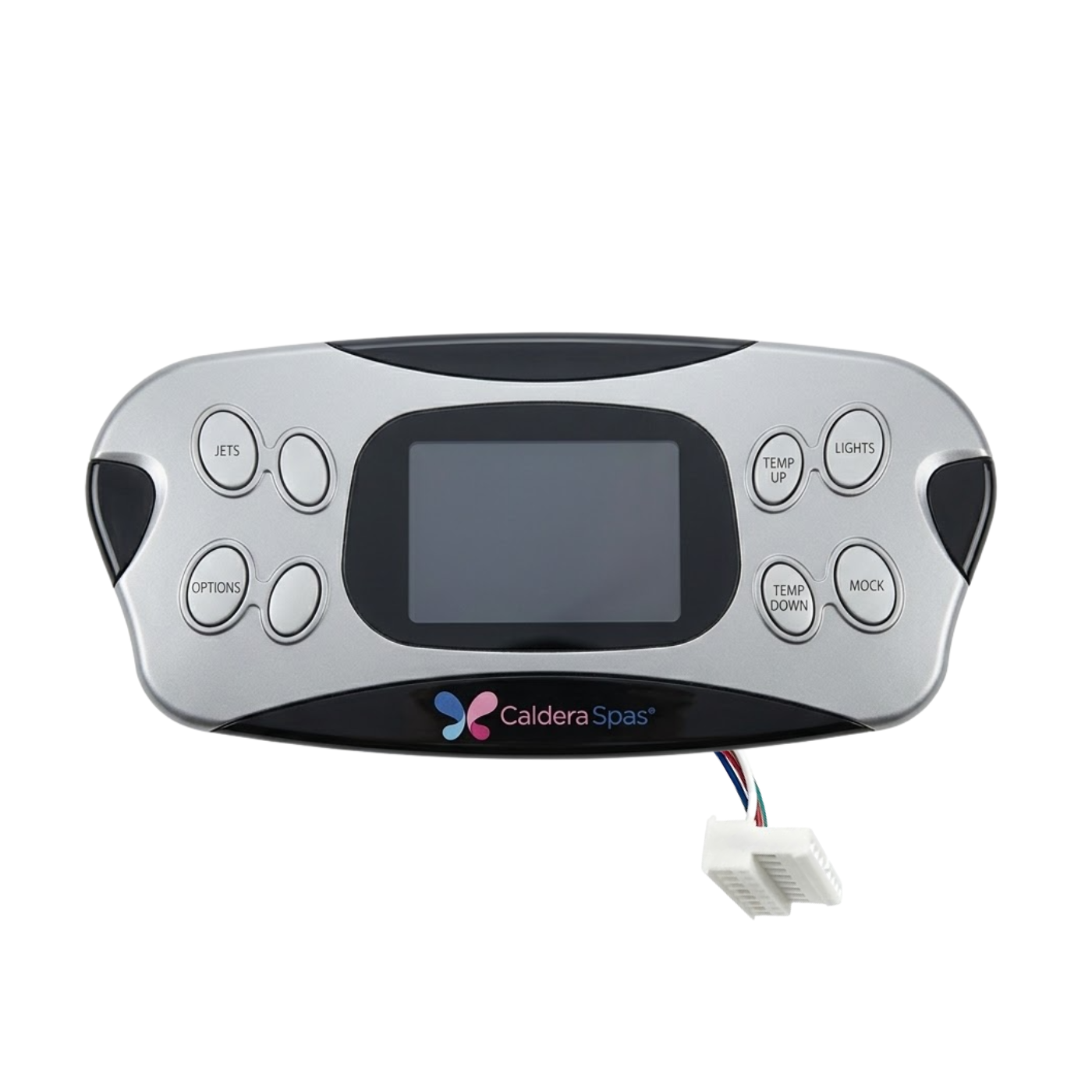

Das Caldera Spas Bedienfeld 77538 ist ein LCD-Bedienfeld mit 8 Tasten zur Steuerung der wichtigsten Whirlpoolfunktionen, darunter Wassertemperatur, Düsen und Beleuchtung. Es wurde für bestimmte Caldera Whirlpoolmodelle ab Baujahr 2016 entwickelt. Das Bedienfeld hat eine rechteckige Form mit abgerundeten Ecken und ist mit einem 175 cm langen Anschlusskabel ausgestattet.
| Marke | Caldera Spas |
| Herstellerreferenz | 77538 |
| Typ | LCD-Bedienfeld mit 8 Tasten |
| Form | Rechteckig mit abgerundeten Ecken |
| Länge | 234 mm |
| Höhe | 111 mm |
| Dicke | 23 mm |
| Einbaumaße (L x H) | 216 x 93 mm |
| Kabellänge | 175 cm |

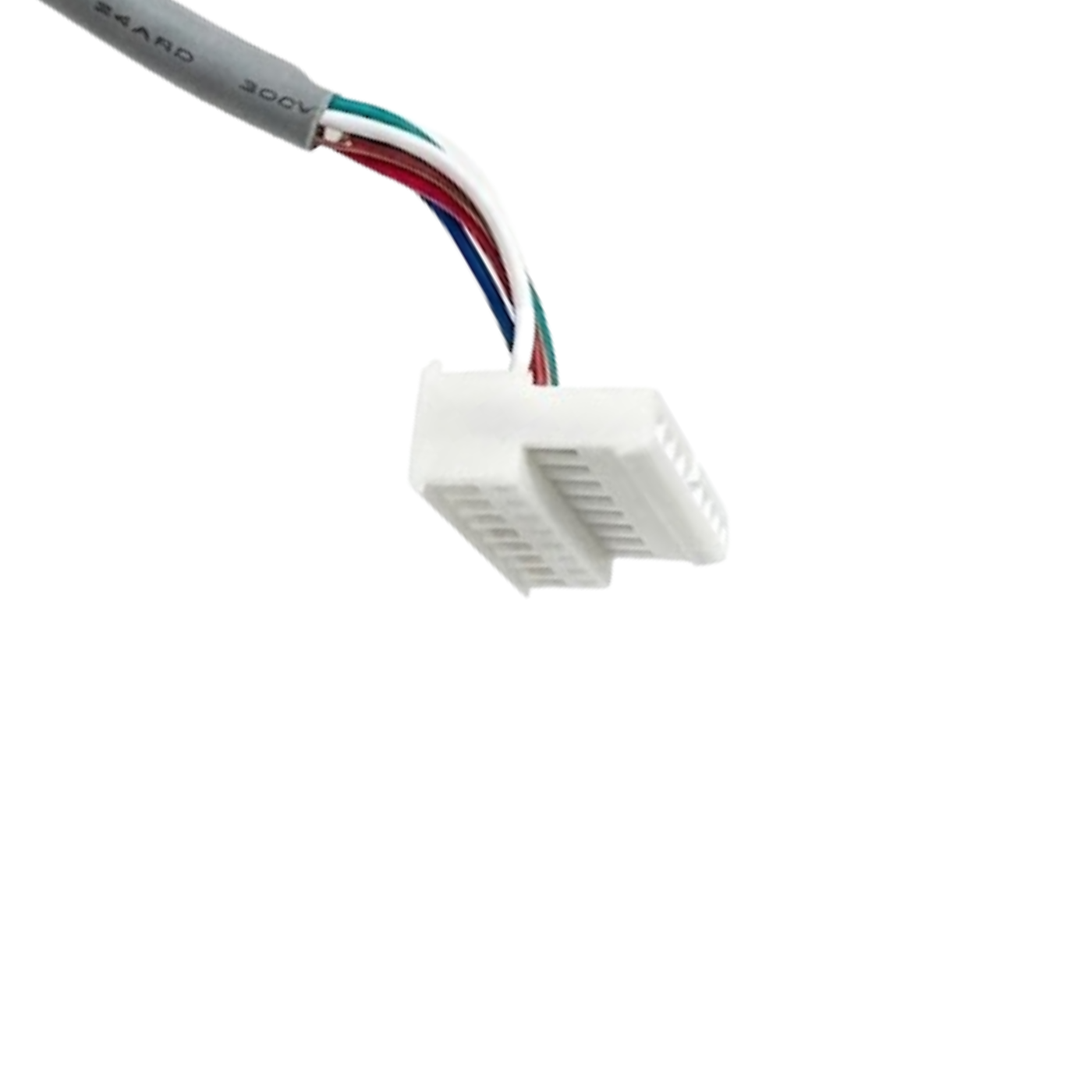

| Anschluss | 6-adriges Kabel mit 8-poligem JST-Stecker |
Dieses Bedienfeld wird am Whirlpoolrand montiert und ermöglicht den direkten Zugriff auf die wichtigsten Einstellungen. Es verfügt außerdem über eine Tastensperre, die eine unbefugte Bedienung verhindert.
Kompatibilität und Prüfung vor dem Kauf
Dieses Bedienfeld ist mit folgenden Caldera Spas Modellen kompatibel:
- Cantabria 2016-C
- Geneva 2016-C
- Kauai 2016-C
- Makena 2016-C
- Martinique 2016-C
- Niagara 2016-C
- Salina 2016-C
- Tahitian 2016-C
Prüfen Sie vor der Bestellung die Herstellerreferenz 77538 sowie das Modell und das Baujahr Ihres Whirlpools. Vergleichen Sie außerdem die Abmessungen des Bedienfelds, die Einbaumaße und den Steckertyp mit Ihrer vorhandenen Installation.

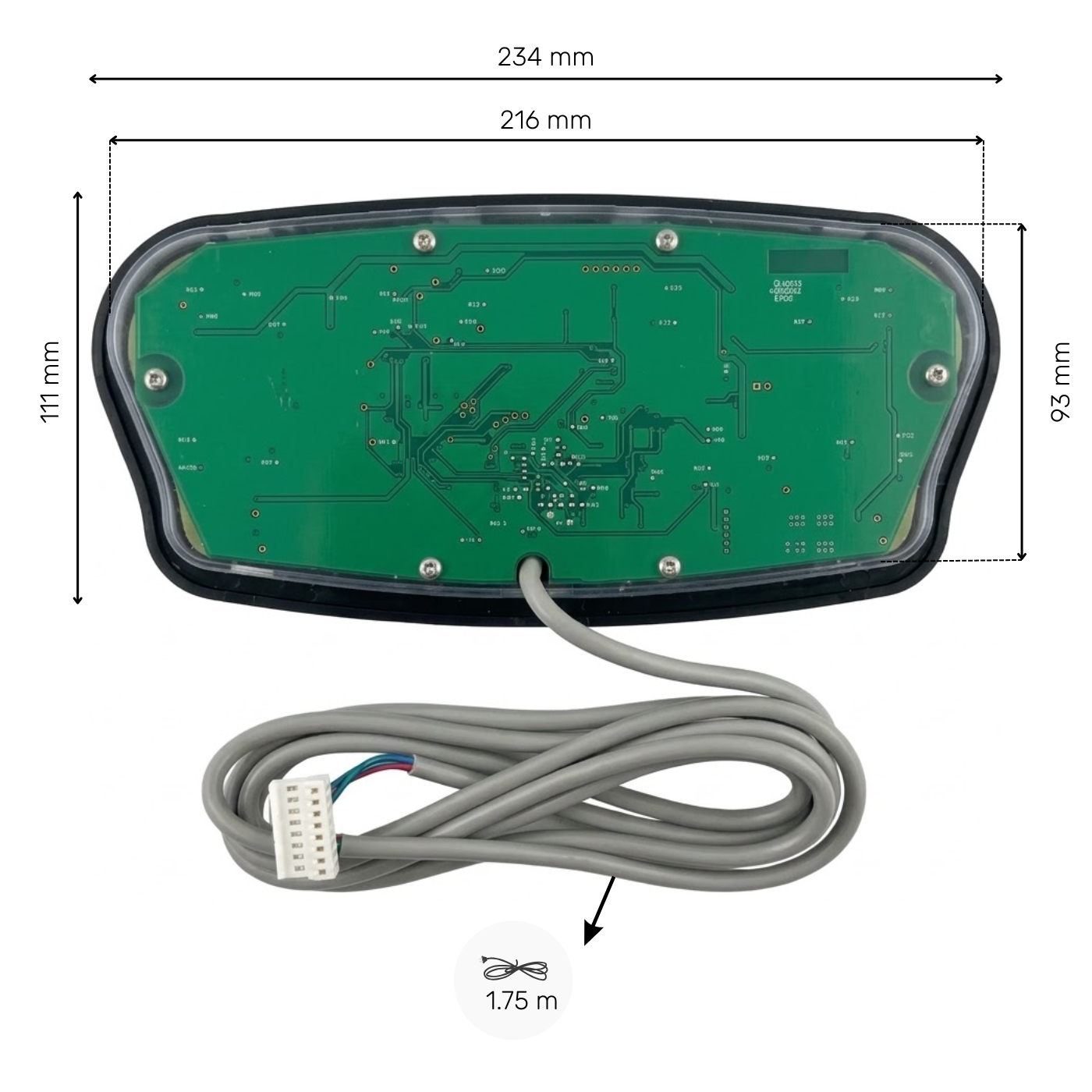

Das Bedienfeld misst 234 x 111 mm bei einer Dicke von 23 mm. Die Einbaumaße betragen 216 x 93 mm. Der Anschluss erfolgt über ein 6-adriges Kabel mit einem 8-poligen JST-Stecker.
Montage / Austausch
Dieses Bedienfeld ist als Ersatz für ein kompatibles Bedienfeld der genannten Caldera Whirlpoolmodelle vorgesehen. Prüfen Sie vor der Montage die Abmessungen der vorhandenen Einbauöffnung und die Übereinstimmung des Steckers.
Das Anschlusskabel ist 175 cm lang. Beim Austausch des Bedienfelds kann ein Softwareupdate der Hauptsteuerung erforderlich sein. Dies sollte bei der Installation überprüft werden.
Das Bedienfeld verfügt außerdem über eine Tastensperre. Diese lässt sich aktivieren, indem Sie die Tasten „Temperatur“ und „Beleuchtung“ gleichzeitig 3 Sekunden lang gedrückt halten.
Lieferumfang
Ein Caldera Spas LCD-Bedienfeld mit 8 Tasten, Herstellerreferenz 77538, ausgestattet mit einem 175 cm langen Anschlusskabel und einem 8-poligen JST-Stecker.
Häufig gestellte Fragen
Wozu dient das Caldera Bedienfeld 77538?
Mit diesem LCD-Bedienfeld mit 8 Tasten lassen sich die wichtigsten Whirlpoolfunktionen steuern. Dazu gehören insbesondere die Einstellung der Wassertemperatur, die Steuerung der Düsen und die Bedienung der Beleuchtung.
Mit welchen Caldera Whirlpools ist dieses Bedienfeld kompatibel?
Dieses Bedienfeld ist für die Modelle Cantabria, Geneva, Kauai, Makena, Martinique, Niagara, Salina und Tahitian in der Version 2016-C vorgesehen. Prüfen Sie vor der Bestellung die Herstellerreferenz 77538 und die technischen Merkmale des derzeit in Ihrem Whirlpool installierten Bedienfelds.
Welchen Anschluss verwendet dieses Bedienfeld?
Das Caldera Bedienfeld 77538 verfügt über ein 175 cm langes, 6-adriges Kabel. Es ist mit einem 8-poligen JST-Stecker ausgestattet. Prüfen Sie, ob dieser Anschluss mit Ihrer vorhandenen Installation übereinstimmt.
Ist beim Austausch ein Softwareupdate erforderlich?
Beim Austausch dieses Bedienfelds kann ein Softwareupdate der Hauptsteuerung erforderlich sein. Dies sollte bei der Installation des neuen Bedienfelds überprüft werden.
Wie funktioniert die Tastensperre?
Das Bedienfeld verfügt über eine Tastensperre, die eine unbefugte Bedienung verhindert. Sie lässt sich aktivieren, indem Sie die Tasten „Temperatur“ und „Beleuchtung“ gleichzeitig 3 Sekunden lang gedrückt halten.
