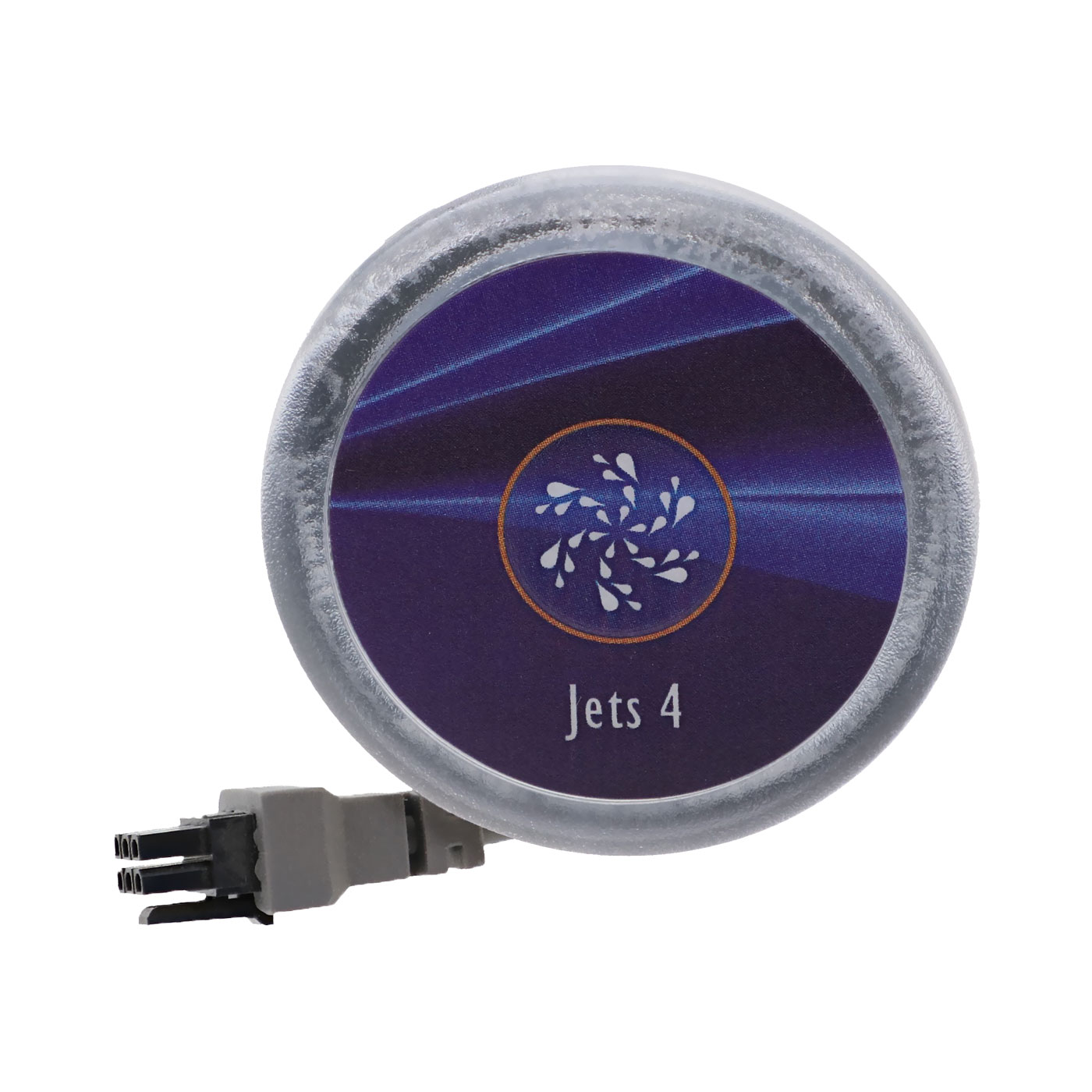

Hilfsbedienfeld BALBOA AX10
Das AX10-Bedienfeld ermöglicht es, die Steuerung eines Whirlpool-Bauteils vom Hauptbedienfeld aus zu verlagern.
Es handelt sich um ein Hilfsbedienfeld, das das Hauptbedienfeld ergänzt.
Verfügbar in 7 Versionen :
- JETS 1
- JETS 2
- JETS 3
- JETS 4
- MUSIC
- LIGHT
- und BLOWER
1 Knopf = Durchmesser 56 mm
Einbaudurchmesser: 31-35mm
Nachfolgend finden Sie die Funktions- und Referenztabelle der AX10 Balboa-Tasten mit ihren Aufklebern.
Achtung, die in Fett dargestellten Bezeichnungen A1, A2, A3 und A4 in dieser Tabelle aktivieren spezifische Anschlüsse und sind daher nicht austauschbar.
Jede Bezeichnung hat daher eine besondere Funktion, überprüfen Sie sorgfältig, ob diese der Funktion entspricht, die Sie vom Hauptbedienfeld auslagern möchten.
Referenz
mit Balboa-Aufkleber | Bezeichnung | Funktion |
| 52683-01 | PANEL BALBOA AX10A1
Aufkleber Jet1 | Aktive Pumpe1 |
| 52764 | PANEL BALBOA AX10A2
Aufkleber Jet2 | Aktive Pumpe2 |
| 55533 | PANEL BALBOA AX10A3
Aufkleber Jet3 | Aktive Pumpe3 |
| 55532 | PANEL BALBOA AX10A4
Aufkleber Jet4 | Aktive Pumpe4 |
| 52766 | PANEL BALBOA AX10A4
Aufkleber Light | Aktiv Licht |
| 52765 | PANEL BALBOA AX10A3
Aufkleber Blower | Aktives Gebläse |
Kompatibel mit
- Steuerboxen der GL-Serie: GL2000 / GL2001 / GL8000
- Steuerboxen der BP-Serie: BP6013G1, BP6013G2, BP6013G3 und BP2100G1
