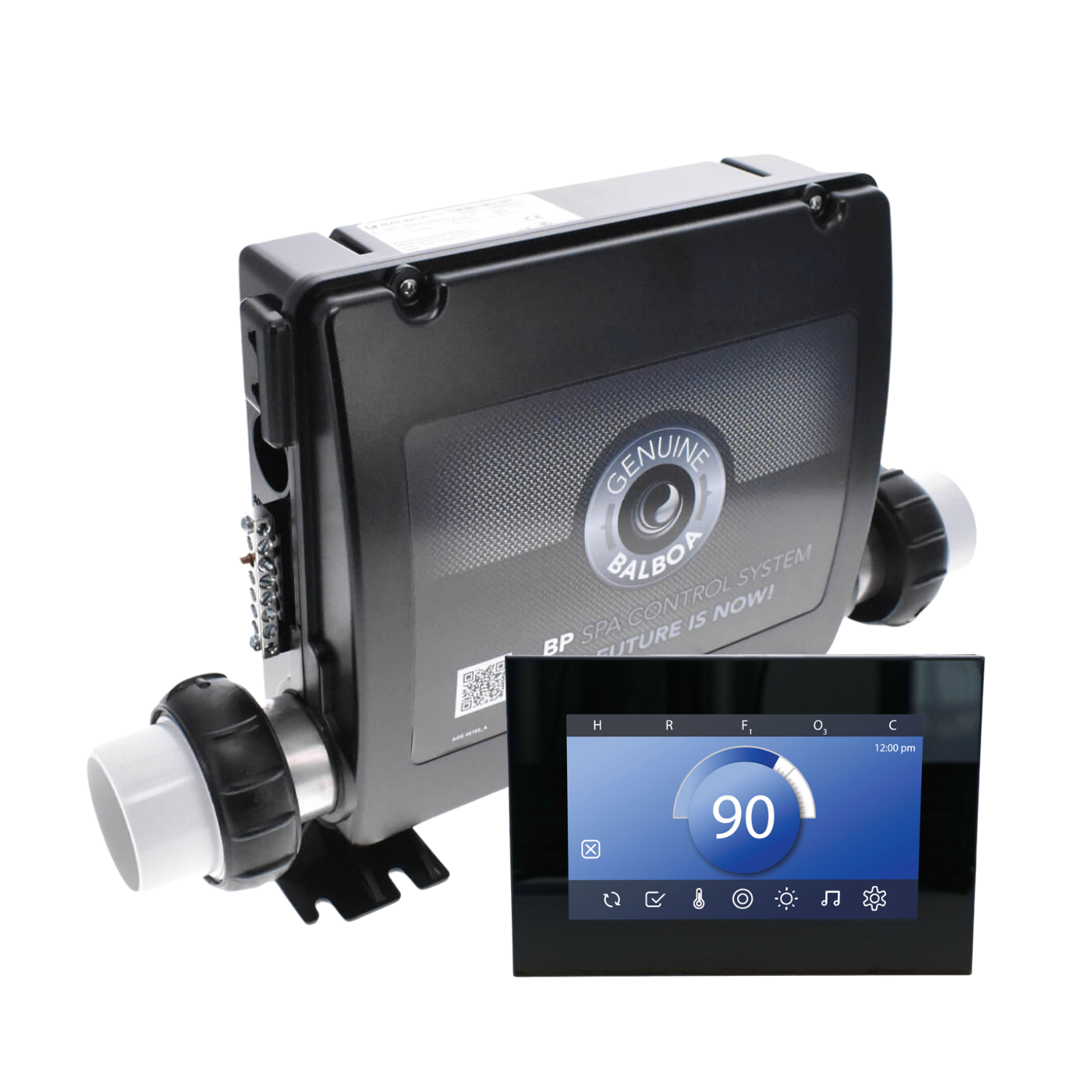

Komplettes Balboa BP8-Austauschsystem mit SpaTouch 3 Bedienfeld
Dieses Set enthält ein Balboa BP8 G3381 Steuerungssystem mit integriertem 3-kW-Heizer, ein SpaTouch 3 Touch-Bedienfeld mit 5-Zoll-Display sowie verschiedene Anschlusszubehörteile.
Zum Lieferumfang gehören außerdem AMP-Verlängerungskabel für die Whirlpool-Komponenten und ein Balboa-Beleuchtungsset.
| Marke | Balboa |
| Produkttyp | Whirlpool-Steuerungsset mit Touch-Bedienfeld und Zubehör |
| Steuerungssystem | Balboa BP8 G3381 |
| Integrierter Heizer | 3 kW |
| Bedienfeld | SpaTouch 3 Touch-Bedienfeld |
| Displaygröße | 5 Zoll |
| Anschlüsse der Verlängerungskabel | AMP |
| Anzahl der AMP-Verlängerungskabel | 6 |
| Beleuchtungszubehör | Balboa-Kabel, Lampenfassung, Halterung und Leuchtmittel |
| Lieferumfang | 9 Teile aus 5 Boospa-Artikelnummern |
Lieferumfang des Sets
Das Set enthält folgende Komponenten:
Insgesamt umfasst das Set 9 Teile für die Steuerung, die Touch-Bedienung und die vorgesehenen Anschlüsse.
Abmessungen der wichtigsten Komponenten
Überprüfen Sie vor dem Austausch Ihres Steuerungssystems die Abmessungen der Komponenten und den verfügbaren Platz in Ihrem Whirlpool.

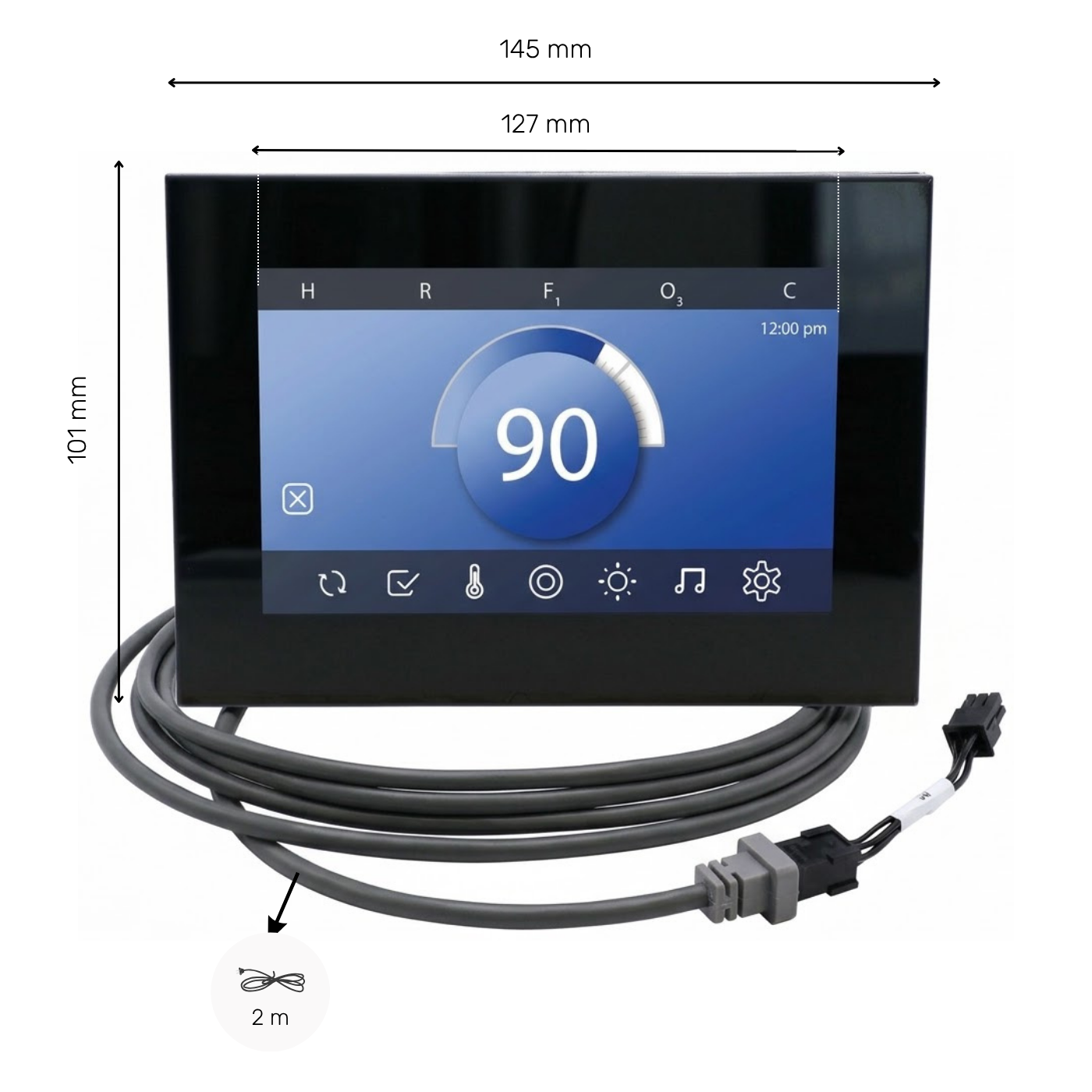

Balboa SpaTouch 3 Touch-Bedienfeld
- Display: 5 Zoll (127 mm).
- Höhe: 101 mm.
- Breite: 145 mm.
- Tiefe: 40 mm.
- Kabellänge: 2 m.
- Einbaumaße: 80 x 130 mm.
Überprüfen Sie vor der Installation die Einbaumaße des Bedienfelds, insbesondere wenn Sie ein vorhandenes Bedienfeld ersetzen möchten.

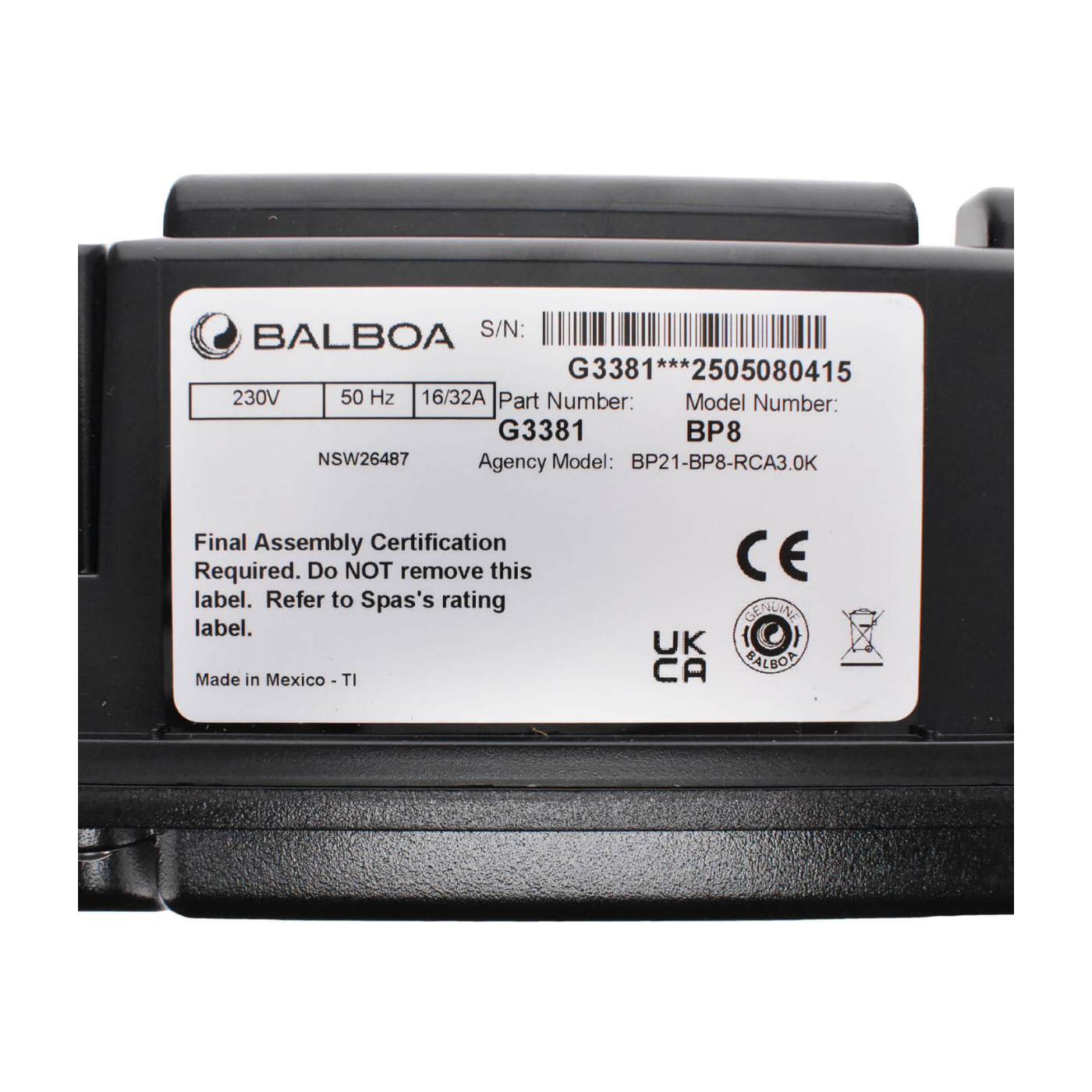

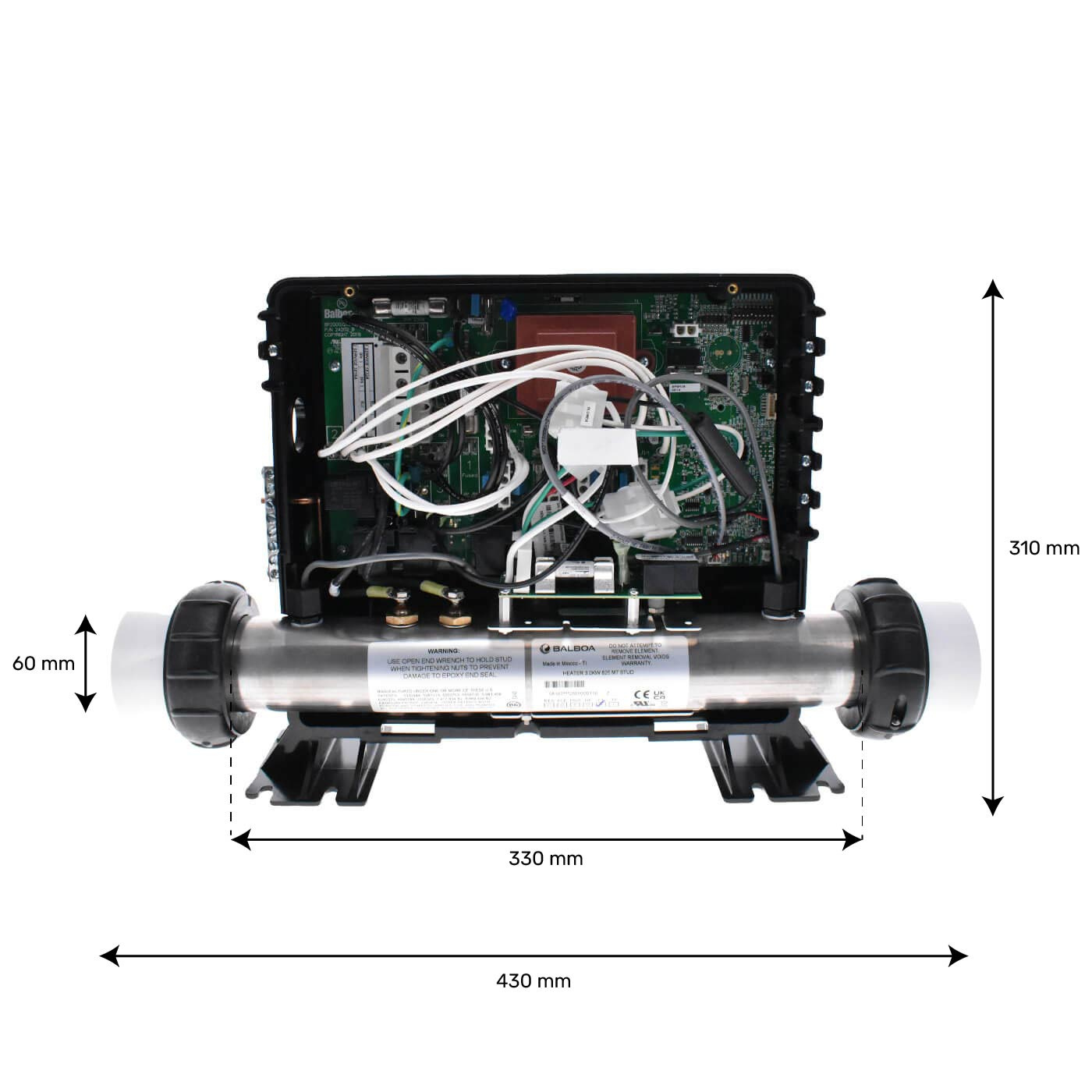

Balboa BP8 G3381 Steuerungssystem
- Höhe: 310 mm.
- Tiefe: 125 mm.
- Breite des Heizers ohne Anschlüsse: 330 mm.
- Breite des Heizers mit Anschlüssen: 430 mm.
Berücksichtigen Sie bei der Vorbereitung des Austauschs den Platzbedarf des Heizers einschließlich seiner Anschlüsse sowie den zusätzlich benötigten Raum für die Verkabelung.

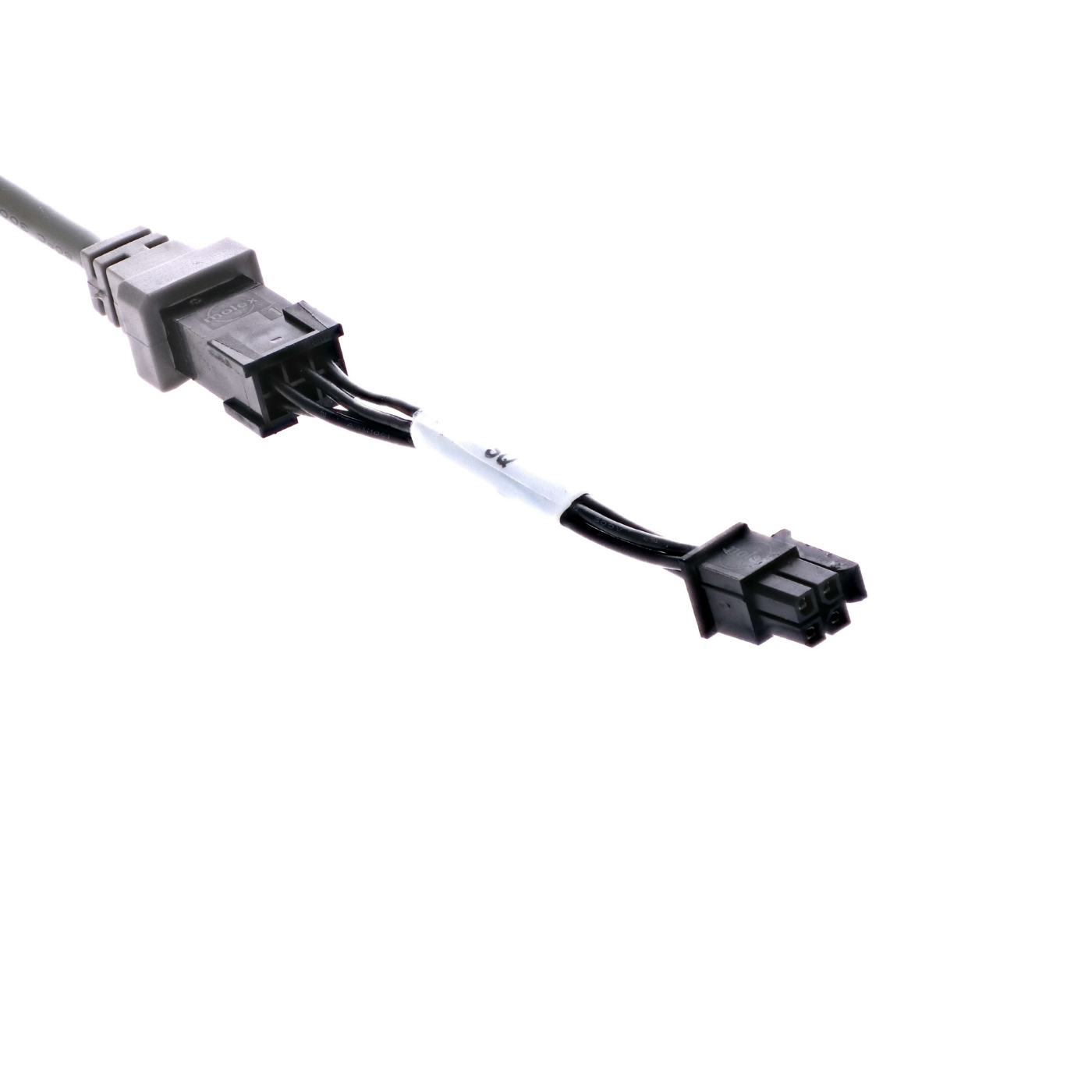

AMP-Verlängerungskabel

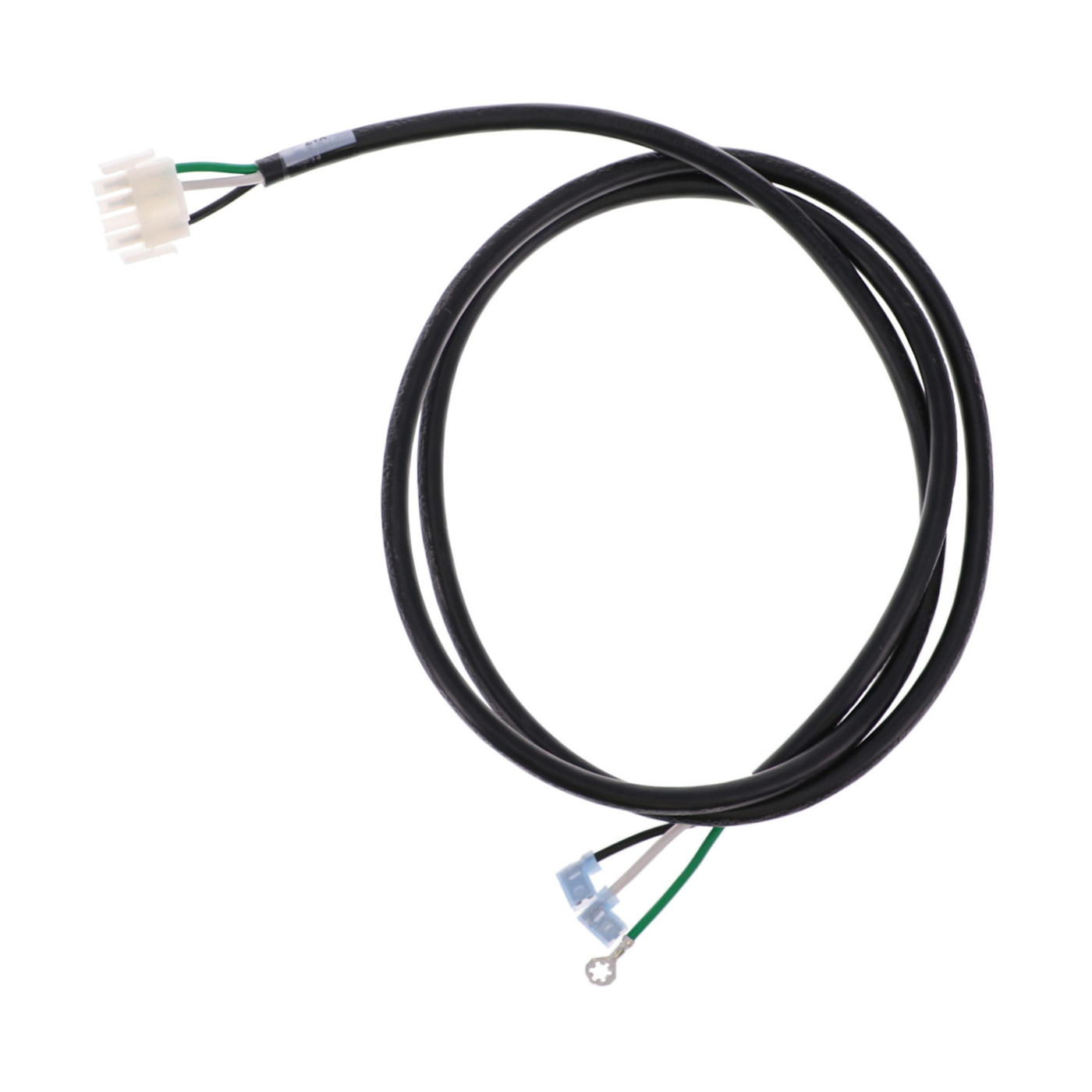

- Verlängerungskabel für einstufige Pumpen, Gebläse oder Ozongeneratoren: jeweils 1,60 m lang (5 Stück im Lieferumfang).

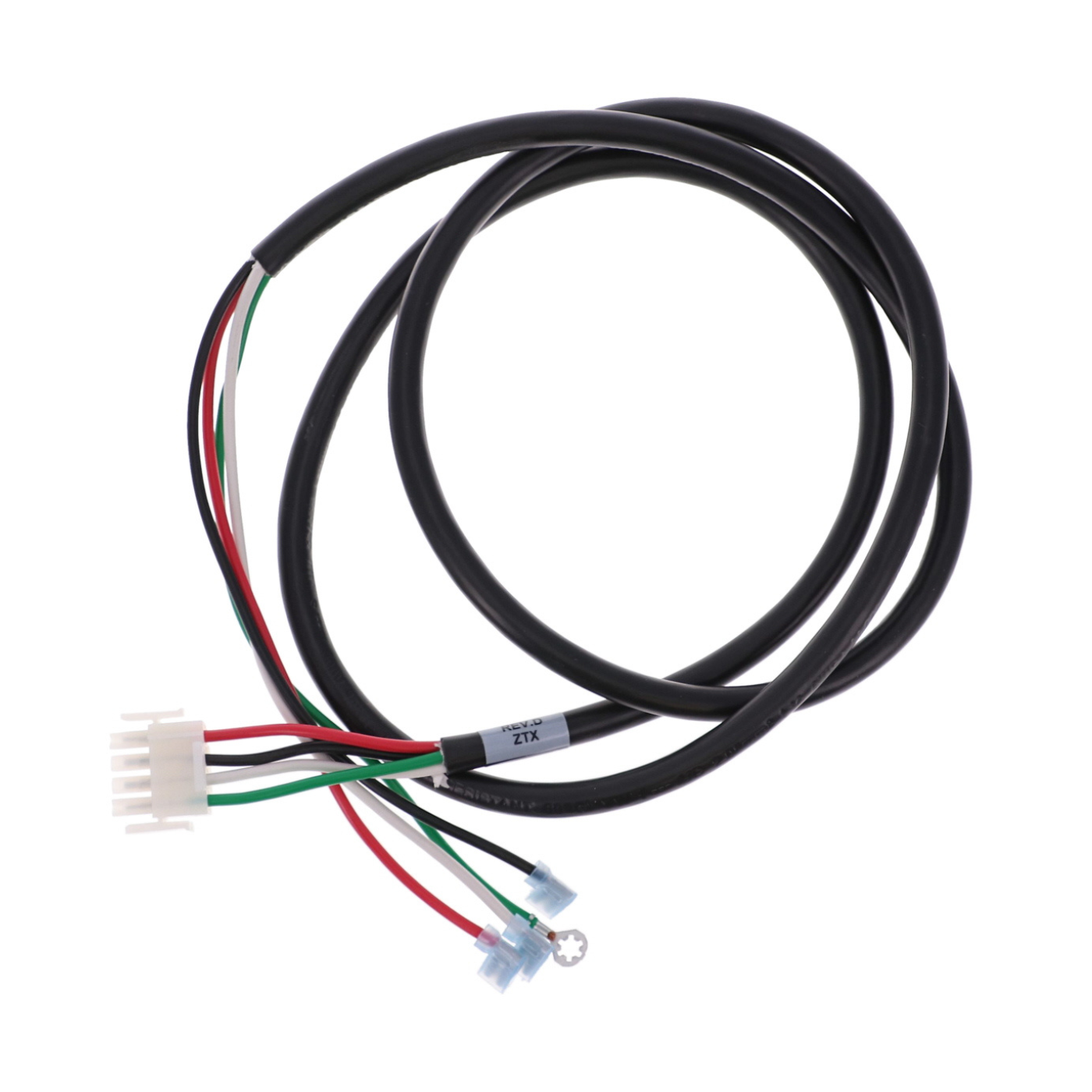

- Verlängerungskabel für zweistufige Pumpen: 1,60 m lang (1 Stück im Lieferumfang).
Stellen Sie sicher, dass die Kabel lang genug sind, um die jeweiligen Komponenten zu erreichen, und dass die Steckverbinder zu Ihrer Installation passen.
Kompatibilität und wichtige Prüfungen vor dem Kauf
Das BP8 Steuerungssystem und das SpaTouch 3 Bedienfeld sind für den gemeinsamen Betrieb ausgelegt.
Mit den mitgelieferten AMP-Verlängerungskabeln lassen sich die jeweils vorgesehenen Komponenten anschließen: einstufige Pumpen, zweistufige Pumpen, Gebläse oder Ozongeneratoren.
Bevor Sie dieses Set als Ersatz für ein vorhandenes System auswählen, sollten Sie folgende Punkte überprüfen:
- Die elektrische Konfiguration Ihres Whirlpools.
- Die vorhandenen Komponenten und deren Anschlüsse.
- Die Übereinstimmung der Steckverbinder mit den mitgelieferten AMP-Verlängerungskabeln.
- Die Kompatibilität Ihrer Installation mit dem BP8 G3381 Steuerungssystem.
Die verschiedenen im Set enthaltenen Kabel gewährleisten nicht automatisch die Kompatibilität mit jeder Whirlpool-Konfiguration.
Installation und Austausch
Dieses Set enthält das Steuerungssystem, das Touch-Bedienfeld und die im Lieferumfang aufgeführten Anschlusszubehörteile.
Beim Austausch müssen die elektrische Konfiguration des Whirlpools, die Anzahl der angeschlossenen Komponenten und die verwendeten Steckverbinder berücksichtigt werden.
Die Einstellungen des Steuerungssystems müssen auf die tatsächlich vorhandenen Komponenten abgestimmt werden.
Häufig gestellte Fragen
Was enthält das Balboa BP8 Set mit SpaTouch 3?
Das Set enthält ein BP8 G3381 Steuerungssystem, ein SpaTouch 3 Touch-Bedienfeld, fünf AMP-Verlängerungskabel für einstufige Komponenten, ein AMP-Verlängerungskabel für zweistufige Pumpen sowie ein Balboa-Beleuchtungsset.
Ist der Heizer im BP8 Steuerungssystem enthalten?
Ja, das im Set enthaltene Balboa BP8 G3381 Steuerungssystem verfügt über einen integrierten 3-kW-Heizer. Dieser ist Bestandteil des Steuerungssystems und wird nicht als zusätzliches Einzelteil im angegebenen Lieferumfang gezählt.
Ist das SpaTouch 3 Bedienfeld mit dem BP8 kompatibel?
Ja, das Set kombiniert das Balboa BP8 Steuerungssystem mit dem SpaTouch 3 Touch-Bedienfeld. Dieses verfügt über ein 5-Zoll-Display. Die Kompatibilität mit den übrigen Komponenten Ihrer Installation muss separat überprüft werden.
Welche Anschlusskabel sind im Lieferumfang enthalten?
Das Set enthält fünf AMP-Verlängerungskabel für einstufige Pumpen, Gebläse oder Ozongeneratoren sowie ein AMP-Verlängerungskabel für zweistufige Pumpen. Überprüfen Sie vor dem Austausch die Steckverbinder Ihrer Komponenten.

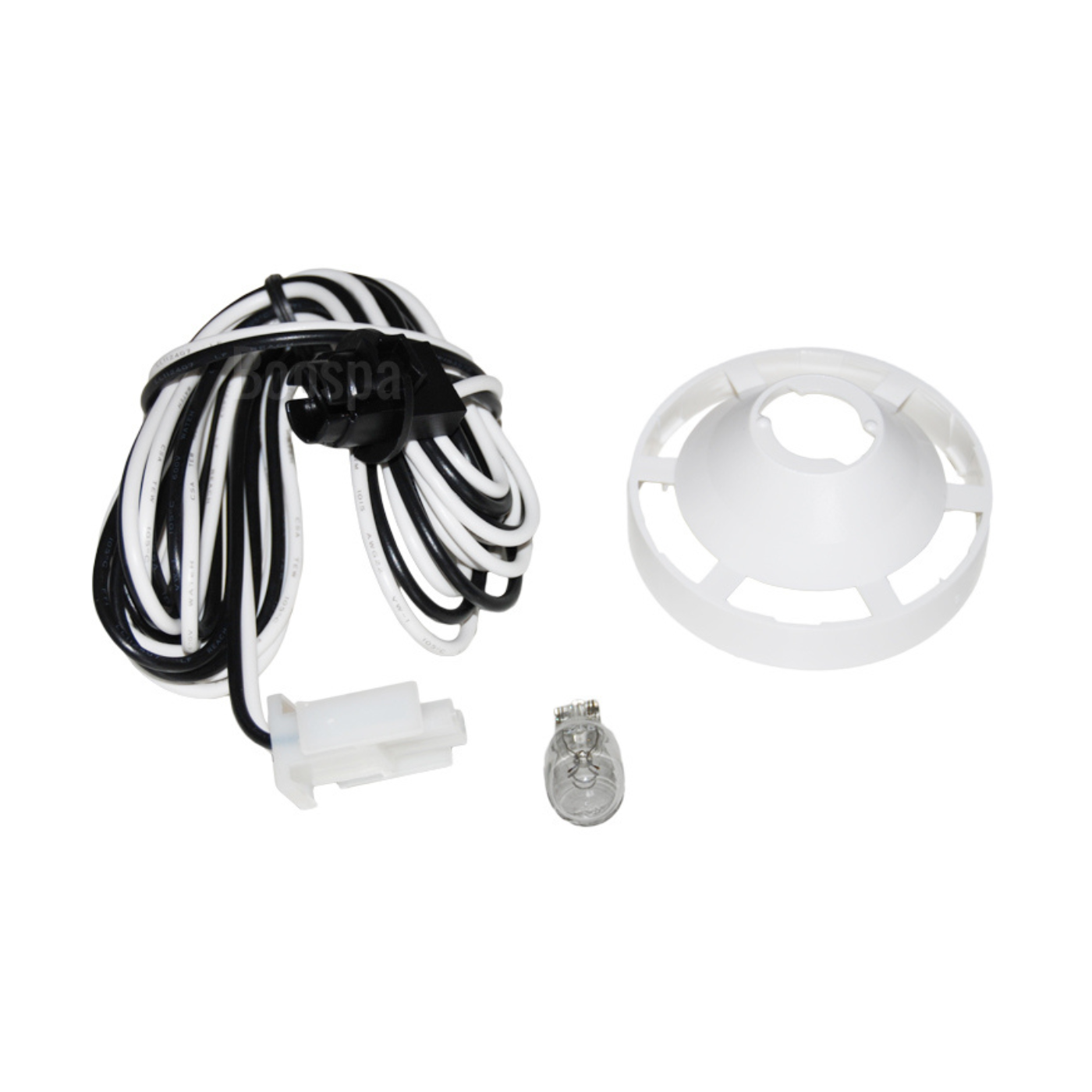

Ist Beleuchtungszubehör im Lieferumfang enthalten?
Ja, das Set enthält ein Balboa-Beleuchtungsset, bestehend aus einem Kabel, einer Lampenfassung, einer Halterung und einem Leuchtmittel. Dieses Zubehör entspricht der Boospa-Art.-Nr. 04286.
