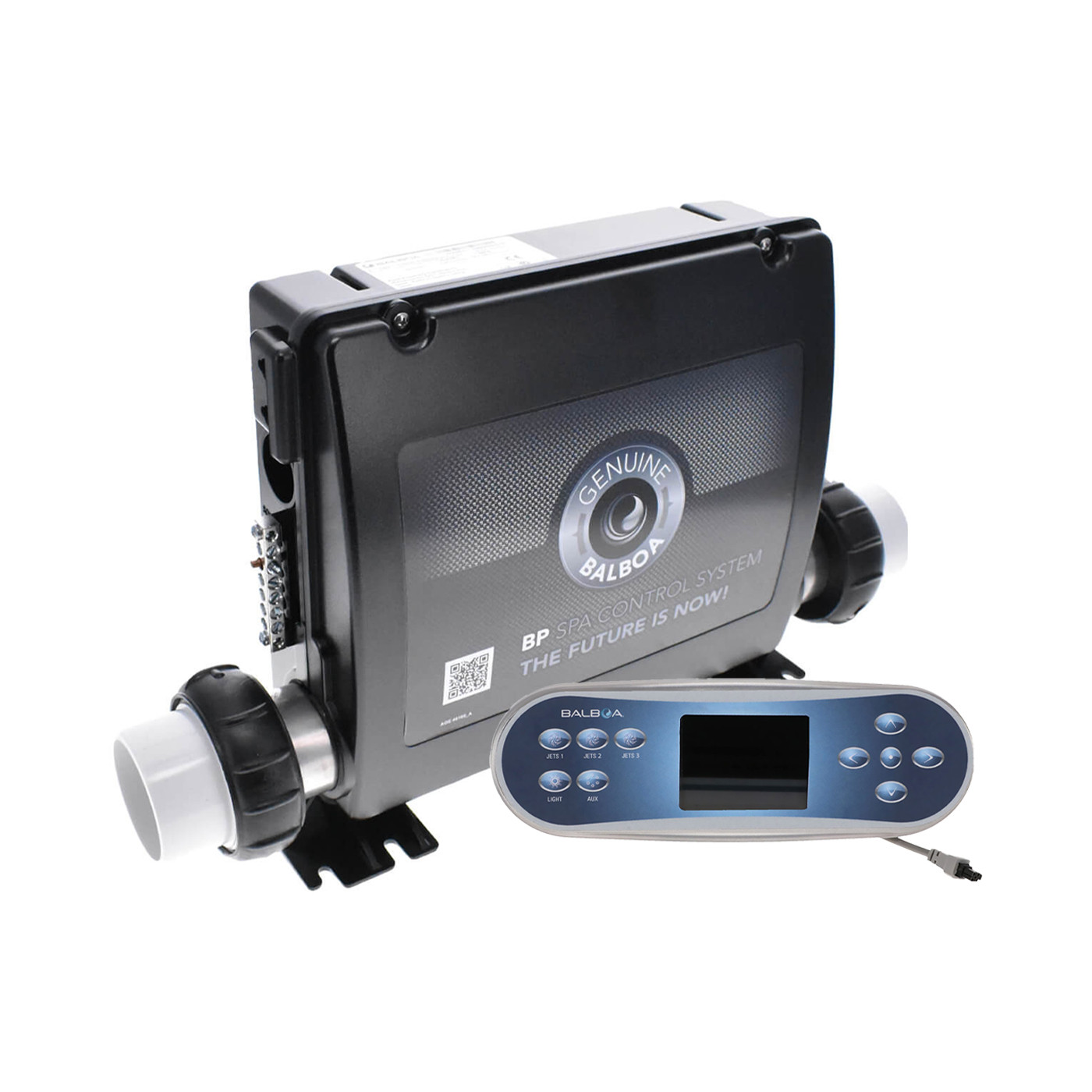

Universelles Steuerungssystem für Whirlpool: BP8-Steuerbox + TP700-Bedienfeld
Das vollständige Balboa BP8 + TP700-Paket ist eine äußerst vielseitige Lösung zur Modernisierung oder zum Austausch von Whirlpools. Es ermöglicht die Steuerung einer breiten Konfiguration: bis zu drei Pumpen, ein Whirlpool-Gebläse, einen Umwälzkreislauf, einen Ozonator und integriert einen 3 kW-Incoloy-Heizer.
Inhalt des Pakets
- 1 Balboa BP8-Steuerbox (Ref. G3381)

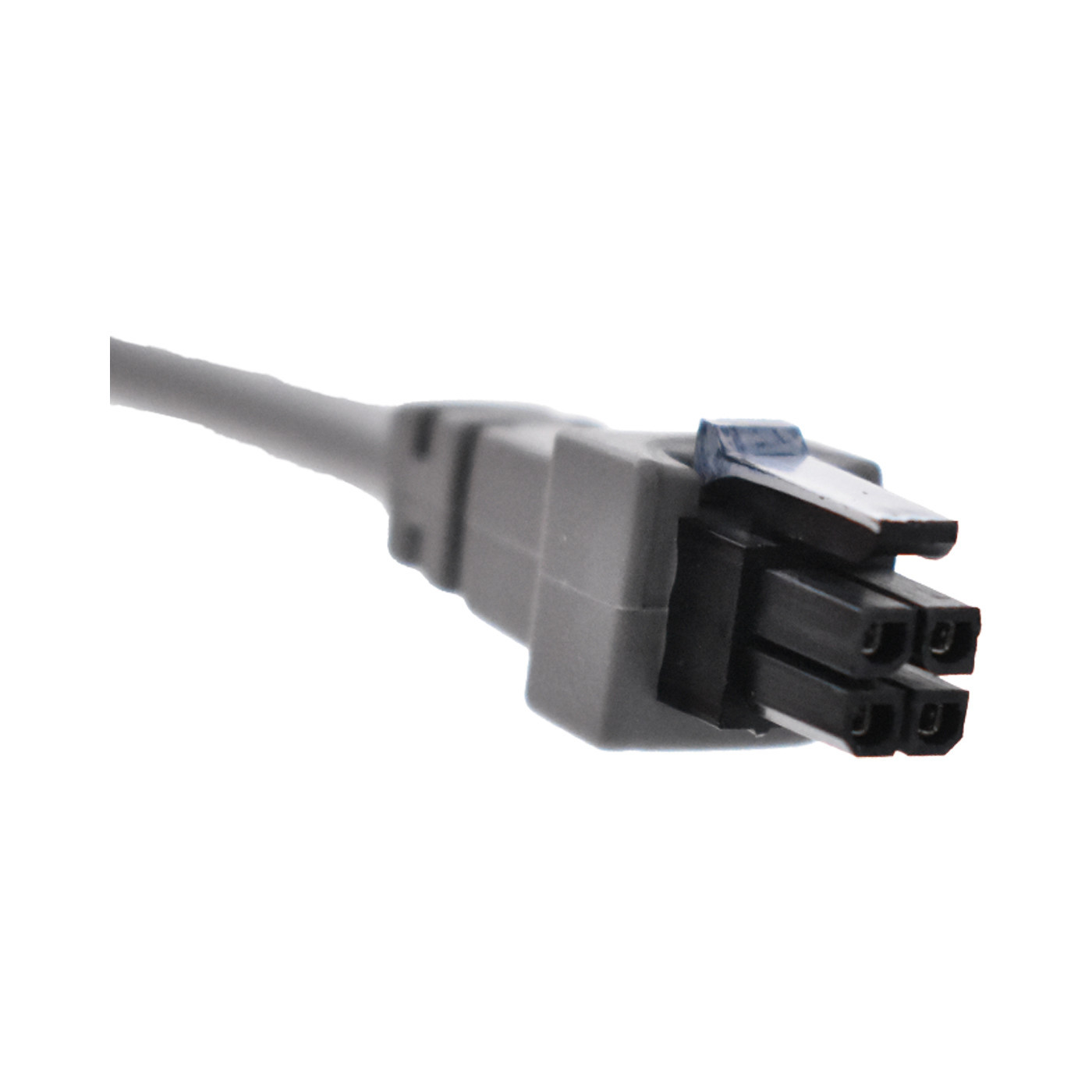

- 6 AMP-Verlängerungskabel für 1-Geschwindigkeits-Pumpen
- 1 AMP-Verlängerungskabel für 2-Geschwindigkeits-Pumpe
- 1 Kabel + Fassung + Balboa-Lampenhalterung für die Beleuchtung

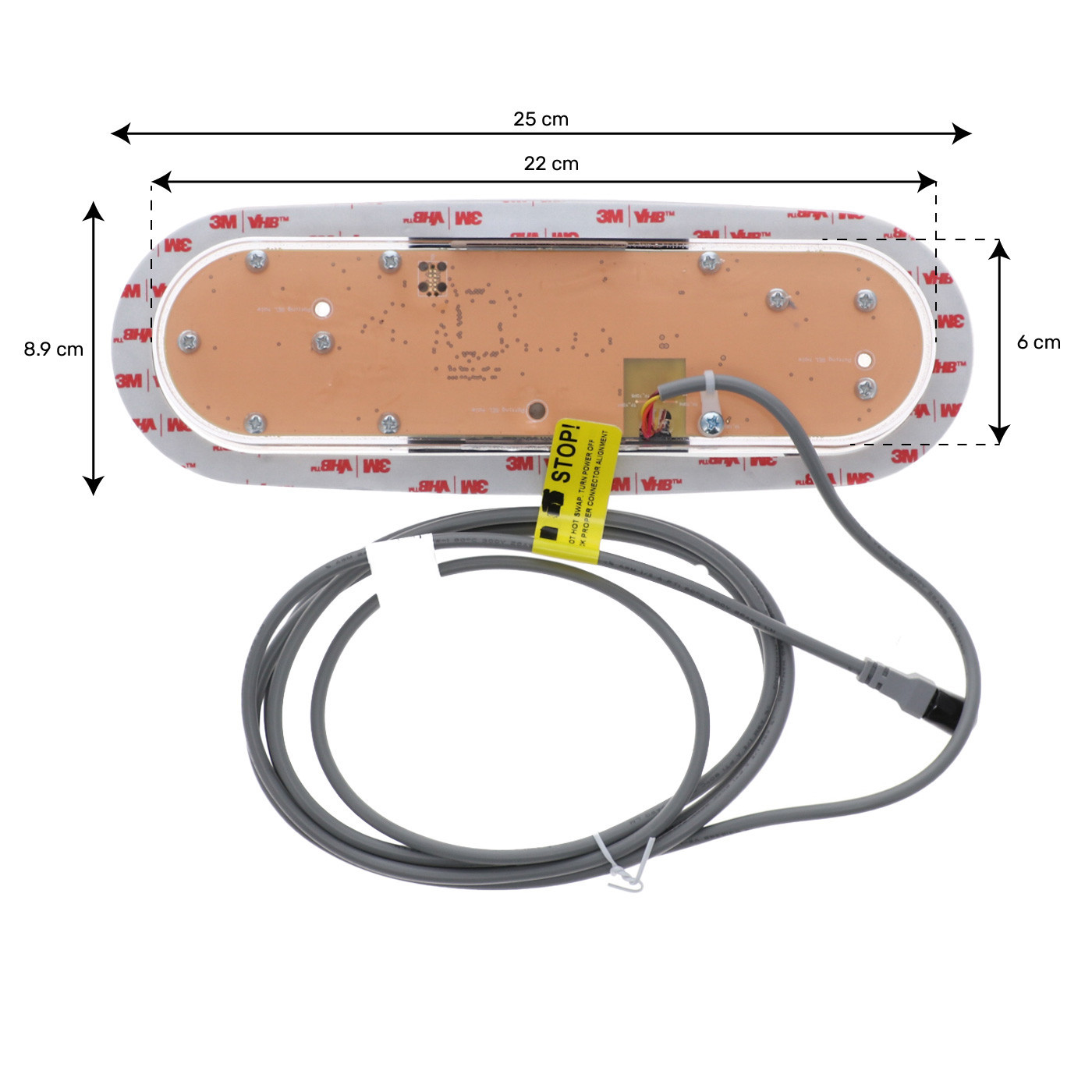

- 1 TP700-Bedienfeld mit integriertem LCD-Bildschirm
- 1 TP700-Aufkleber für Konfiguration 3 Düsen
Das Paket ist montagebereit und enthält alle notwendigen Kabel, um die Pumpen und die Beleuchtung schnell anzuschließen, ohne zusätzliche Anpassungen.
Schlüsselmerkmale

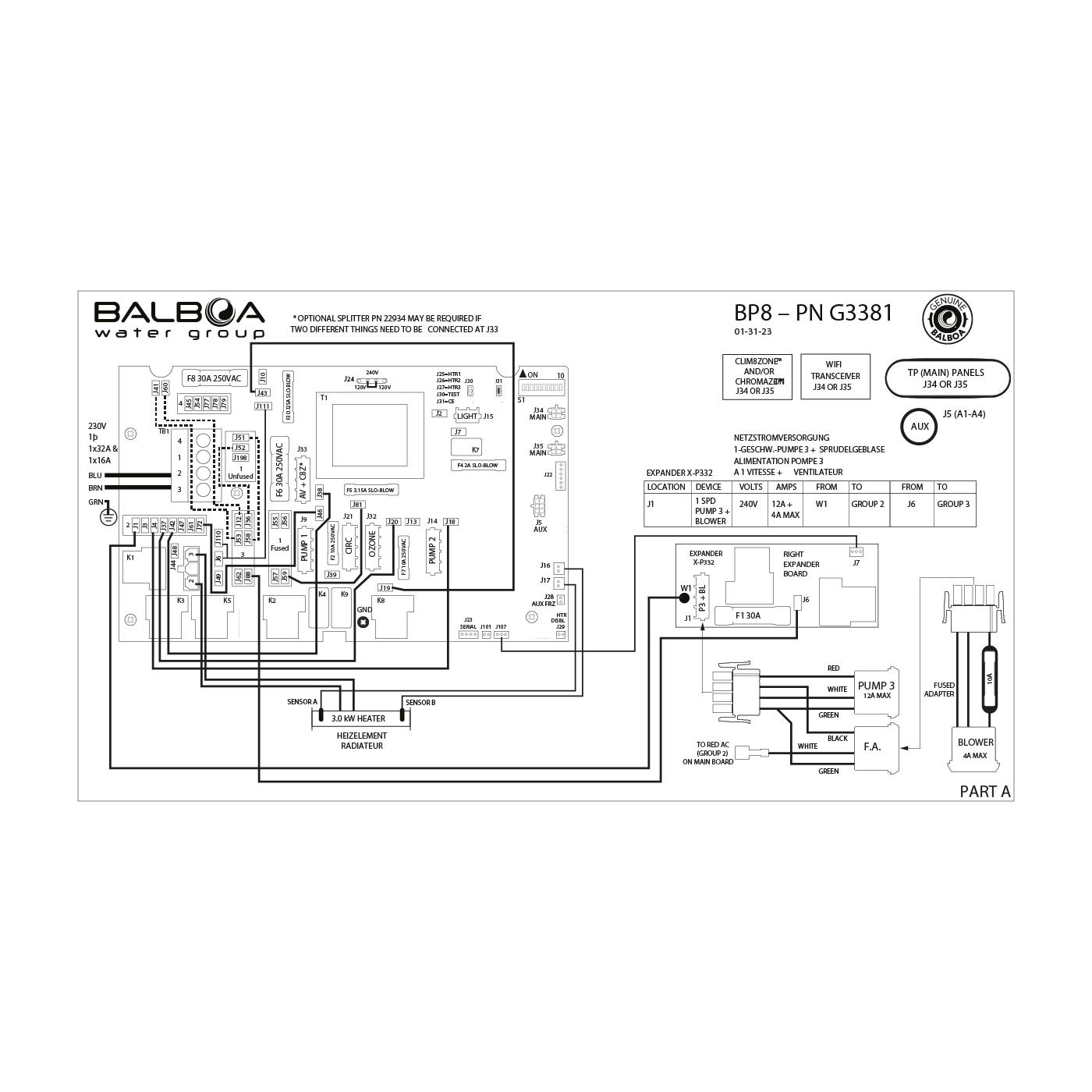

- BP8-Steuerbox: Mehrpumpensteuerung (Pumpe 1 zweistufig oder einstufig, Pumpen 2 & 3 einstufig), Whirlpool-Gebläse, Umwälzpumpe, Ozonator, Beleuchtung 10 VAC/2 A.
- Integrierter 3 kW-Incoloy-Heizer, Netzspannung 230 V (Monophas- oder Dreiphasenbetrieb) wird automatisch erkannt.
- DIP-Schalter-Konfigurations- und Setup-Modi 1 bis 18 für verschiedene Whirlpool-Konfigurationen.
- TP700-Bedienfeld: intuitive Steuerung der Whirlpool-Funktionen (Whirlpool-Düsen, Beleuchtung, Temperatur), Voreinstellung für BP8.
- WiFi-Kompatibilität: Balboa ControlMySpa-Modul zur Steuerung über das Smartphone (separat erhältlich).

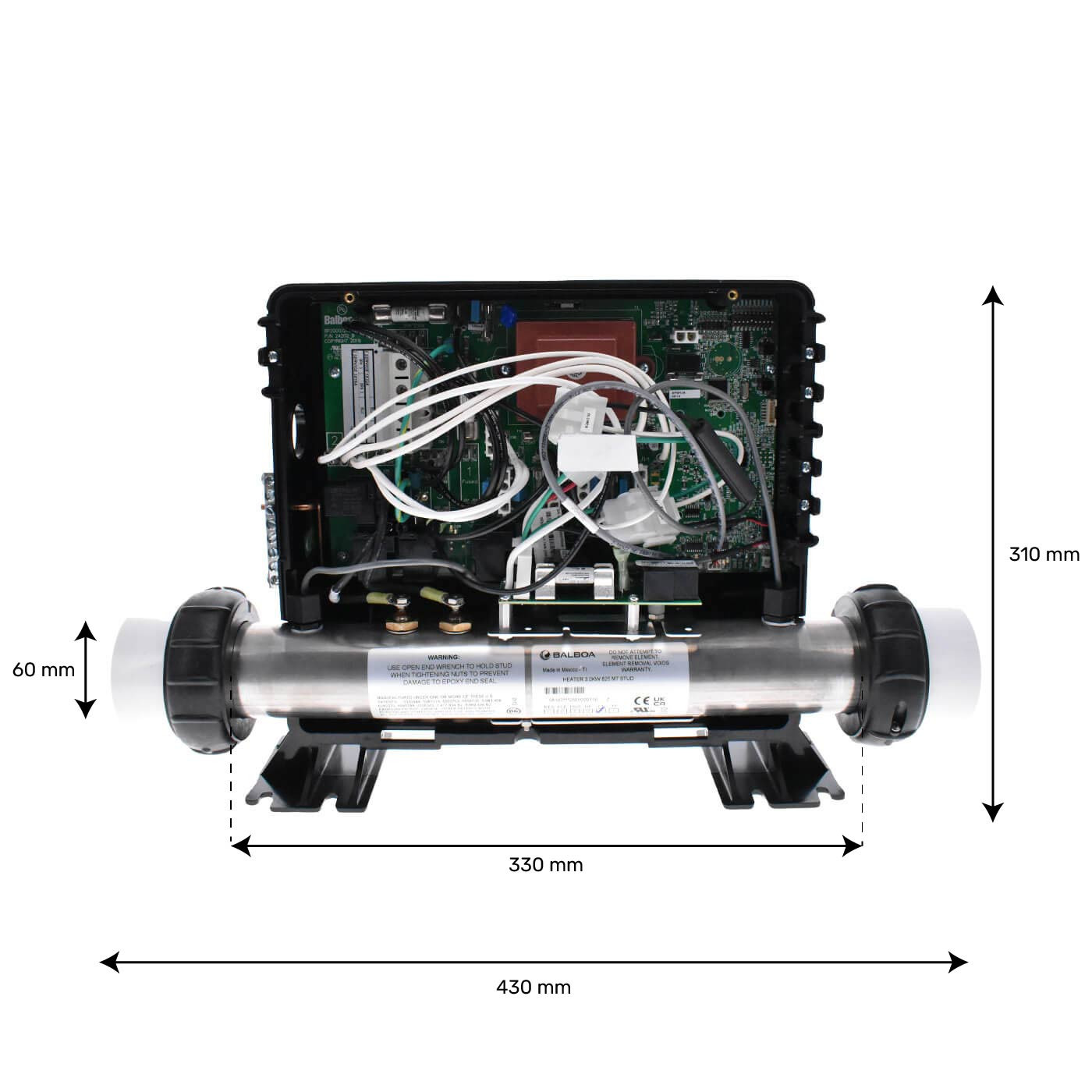

Abmessungen des Gehäuses
- Höhe: 310 mm
- Breite des Heizers (ohne Anschlüsse): 330 mm
- Breite des Heizers (mit Anschlüssen): 430 mm
- Tiefe des Gehäuses: 125 mm
- Heizer-Anschluss: 2 Zoll (Schelle und Dichtungen werden mitgeliefert)
Dieses kompakte Format erleichtert die Integration in einen engen Technikraum. Die Standard 2"-Anschlussverbindung gewährleistet die Kompatibilität mit der Mehrzahl bestehender Installationen.
Installation & Nutzung
Dieses Kit richtet sich an Betreiber kleiner Wellness-Einrichtungen (Whirlpool/Pool), Installateure und Eigentümer, die eine bestehende Anlage mit möglichst geringem Aufwand modernisieren möchten. Es vereinfacht die Austauschphase dank seiner Kompatibilität mit dem Universalpaket und dem benutzerfreundlichen Bedienfeld.
Vor der Installation: Netzversorgung abschalten, vorhandene Konfiguration prüfen (Anzahl der Pumpen, Whirlpool-Gebläse, Umwälzpumpe), das passende Setup wählen, DIP-Schalter am BP8 einstellen und über das TP700-Menü konfigurieren. Achten Sie außerdem auf den angegebenen Kabelquerschnitt und den elektrischen Schutz.
| Eigenschaft | Detail |
|---|

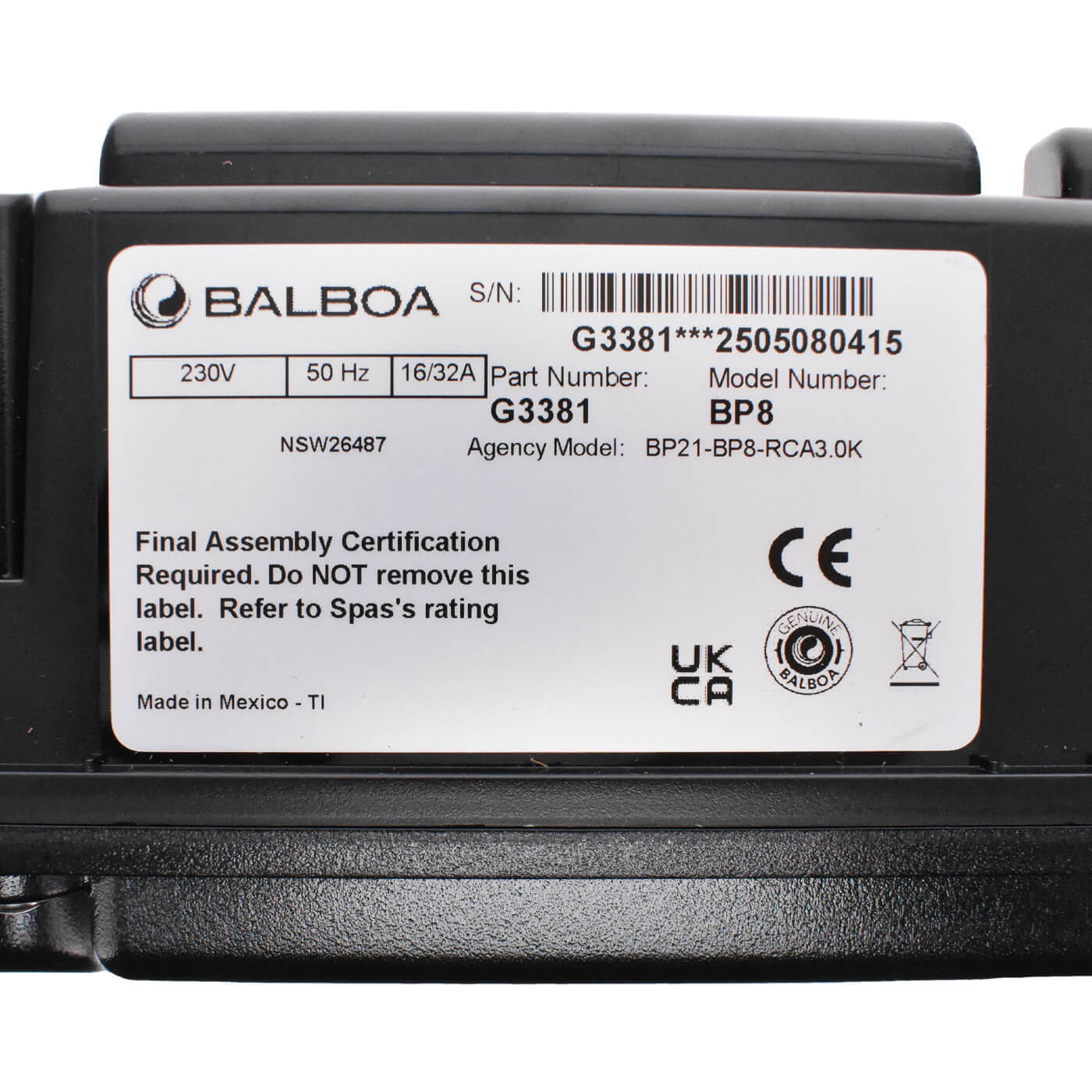

| Gehäusemodell | BP8 (Ref. G3381) |
| Bedienfeld-Modell | TP700 |
| Heizer | 3 kW Incoloy |
| Netzspannung | 230 V AC |
| Verfügbare Konfiguration | 1 bis 3 Pumpen + Whirlpool-Gebläse + Umwälzpumpe + Ozonator + Beleuchtung |
| Kompatibilität der Bedienfelder | Série TP (TP200/400/500/600/700/800/900) + SpaTouch & Zubehör |
| Konnektivität | WiFi-ready (Modul separat erhältlich) |
| Anwendungsbereiche | Renovierung Whirlpool, Austausch Paket alter BP/GS, Update Smart Home Whirlpool |
FAQ
Dieses Kit ersetzt ältere BP- oder GS-Pakete?
Ja, dieses universelle BP8-Paket ist darauf ausgelegt, viele ältere BP/GS-Systeme mit nur einem Gehäuse zu ersetzen.
Benötige ich das WiFi-Modul, um es zu verwenden?
Nein, das System funktioniert auch ohne WiFi. Das Smartphone-Modul ist optional, wenn Sie die Fernsteuerung wünschen. Dieses Modul ist separat erhältlich und nicht im Paket enthalten.
Wie viele Pumpen kann ich mit diesem System anschließen?
Je nach Konfiguration: bis zu 3 Pumpen + Whirlpool-Gebläse + Umwälzpumpe + Ozonator. Prüfen Sie die passende Setup-Konfiguration.
Ist das TP700-Bedienfeld für alle Whirlpool-Modelle geeignet?
Ja, es ist universell für die TP-Serie und wird in diesem Paket geliefert, um direkt mit dem BP8-Gehäuse kompatibel zu sein.
