Filtrationskit für Beton-Whirlpool mit Sandfilter + BP2100-System
Enthält alles Notwendige, um einen Whirlpool mit einem Filtersystem und dem elektronischen Steuerungssystem BP2100 auszustatten.
Das BP2100-System ist das leistungsstärkste Steuerungssystem, das wir zur Verfügung haben.
Es ermöglicht die vollständige Kontrolle über alle Elemente Ihres Whirlpools.
Dieses Kit ist mit einem Sandfilter ausgestattet, ideal für Whirlpools mit großem Wasservolumen
Bauen Sie einfach Ihren Whirlpool dank dieses montagefertigen Kits

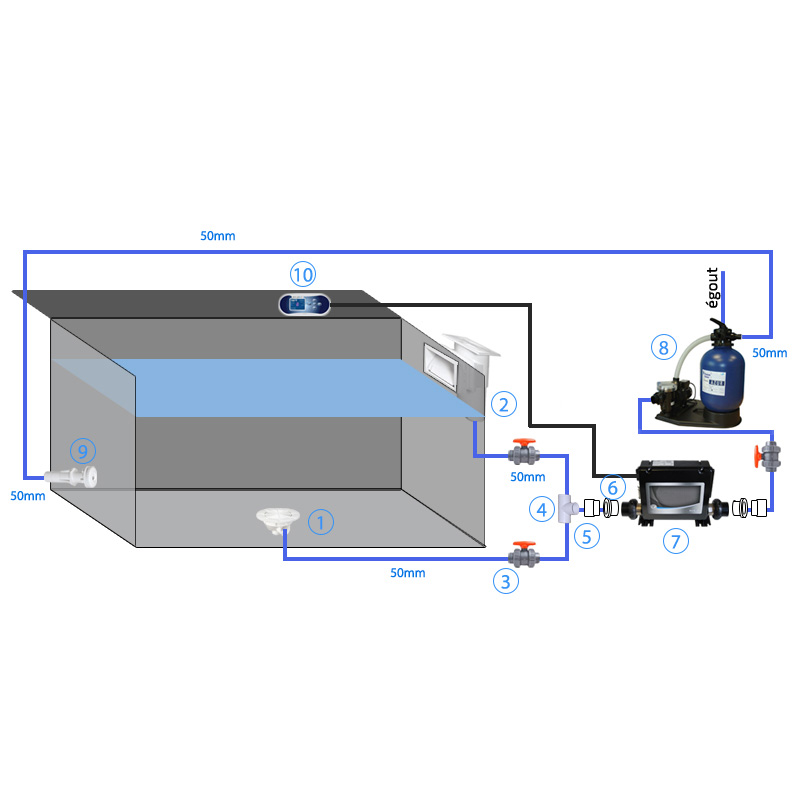

Hier ist eine schematische Übersicht der Kit-Zusammensetzung.

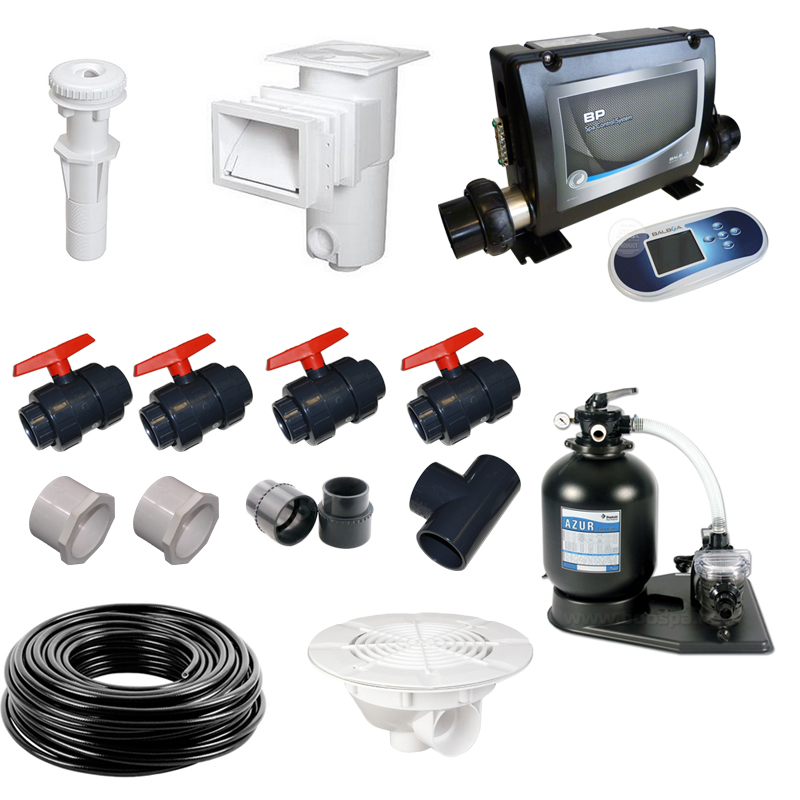

Zusammensetzung des Filtrationskits:
Einige Hinweise, die beachtet werden sollten:
- Der Rücklauf befindet sich immer auf der gegenüberliegenden Seite des Skimmers, um eine effektive Wasserzirkulation zu gewährleisten.
- Das Dreifach-Ventil der Boospa-Platine sorgt beim Wasserwechsel für die Ableitung des Wassers in die Kanalisation. Es muss jedoch das Skimmerventil geschlossen und das Ventil der Bodenentleerung geöffnet werden.
- Das Ventil des Bodenablaufs muss beim Betrieb des Whirlpool stets geschlossen bleiben, um jegliches Saugrisiko zu vermeiden, falls sich eine Person gegen den Bodenablauf presst.
- Der BP2100-Steuerkasten muss an eine Stromversorgung angeschlossen werden, geschützt durch einen 30 mA FI-Schalter und eine 40 A Sicherung
- Teile-Nummer 1 : Bodenablauf BB310
- Teile Nummer 2 : Skimmer SB110 mit kleinem Durchlass
- Anschluss an Rohrleitung 50 mm
- Menge: 1
- Teile Nummer 3 : Kugelhahn 50 mm
- Ermöglicht das Schließen des Kreislaufs, um an Pumpe oder Gehäuse zu arbeiten. Ermöglicht auch die Entleerung des Whirlpool, indem das Skimmerzufuhrventil geschlossen wird und der Bodenauslauf aktiv abgesaugt wird.
- Menge: 4
- Teile Nummer 4 : T-Stück 50mm
- Teile Nummer 5 : Adapter 1.5" vers 50mm
- Teile Nummer 6 : Reducer 2" vers 1.5"
- Teile Nummer 7 : BP2100-Steuerungssystem
- Sorgt für die elektronische Steuerung der Whirlpool-Komponenten sowie die Wassererwärmung
- Menge: 1
- Teile Nummer 8 : Sandfiltration-Platine Boospa
- Sorgt für den Wasserfluss und die Filtration
- Die Platine enthält ein 3-Wege-Ventil, das es ermöglicht, den Wasserfluss bei der Entleerung des Whirlpool in die Kanalisation zu lenken
- Menge: 1
- Teile Nummer 9 : Auslaufdüse TP260
- Maximale Struktur-Länge 15 cm
- Menge: 1
- Teile Nummer 10 : Bedienfeld TP700
- Ermöglicht Einschalten der verschiedenen Systeme (Blower, Pumpe, Beleuchtung ...) und die Konfiguration des BP2100-Systems
- Menge: 1
- Tuyauterie : Schlauch 50mm + blauer PVC-Kleber für Druck
- Ermöglicht die Verbindung aller Teile.
- Menge: 7 Meter (50mm) + 1 Dose blauer PVC-Kleber 250mL
Es handelt sich um ein Basissatz Düsen, auf Anfrage können Teile angepasst werden, damit das Kit spezifische Anforderungen erfüllt.
Hier sind die technischen Details der Kit-Elemente:
| Pumpe der Azur-Filtrationsplatte |
 | Artikelreferenz | Leistung (HP) | V / Hz | Durchsatz |
| PAC-050-0021 Pumpe | 0.33 kW | 230 - 240V / 50-60 Hz | 5.5m3/h (330 L/min) |
| Sandfilter der Azur-Filtrationsplatte |
| Artikelreferenz | Filterfüllung | Durchmesser | Behälterinhalt |
| SF-20-750 | 65kg (ohne Filter) | 500mm | 71 Liter |
| Wanddurchführung lang |
| Artikelreferenz | Dichtungsart | Abmessungen |
TP-260 und TP-270
 | Liner und Beton (TP260 / TP270) - im Kit nur TP260
Die Liner-Version dieses Jets + Wanddurchführung verfügt über Dichtung und Flansch zur Abdichtung. (Flansch im Kit nicht verfügbar )
Die Front ist anpassbar.
Verschiedene Farben stehen Ihnen in den Personalisierungsbausteinen zur Verfügung.
Wir bieten Ihnen Weiß, Grau, Schwarz an
Sie können auch andere Farben wählen, indem Sie uns direkt kontaktieren. | |
 |

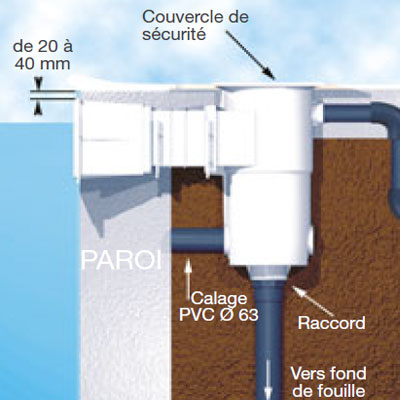

RÜCKABSCHLUSS UND SKIMMER INSTALLATION
SYSTÈME BALBOA BP2100 ÉLECTRONIQUE
Es handelt sich hierbei sehr wahrscheinlich um eines der ausgereiftesten Steuerungssysteme. Es ermöglicht die vollständige Verwaltung aller Elemente Ihres Whirlpools (Filtration, Heizung, Massage, Blower, Beleuchtung und Zusatzoptionen).
Die Steuerung erfolgt über das Bedienfeld TP700
TECHNISCHE SPEZIFIKATIONEN:
| Seriennummer | Beschreibung | Pumpe 1 | Pumpe 2 | Pumpe 3 | Umwälzpumpe | Lüfter | Beheizung |
56389
56587 | Système BALBOA BP2100G1 | 2 Geschwindigkeiten | 2 Geschwindigkeiten | 2 Geschwindigkeiten | 230V | 230V | 3,0 kW 230V 800inc |
| Stromversorgung | Stereogerät | Ozonerzeuger | Beleuchtung | Betriebstemperatur | Lagerungstemperatur | Feuchtigkeit | Normen |
| 220-240V / 50Hz | 230V | 230V | 10V / 1A max | -20°C bis 60°C | -25°C bis 85°C | Bis zu 85% | IPx5/CE |
