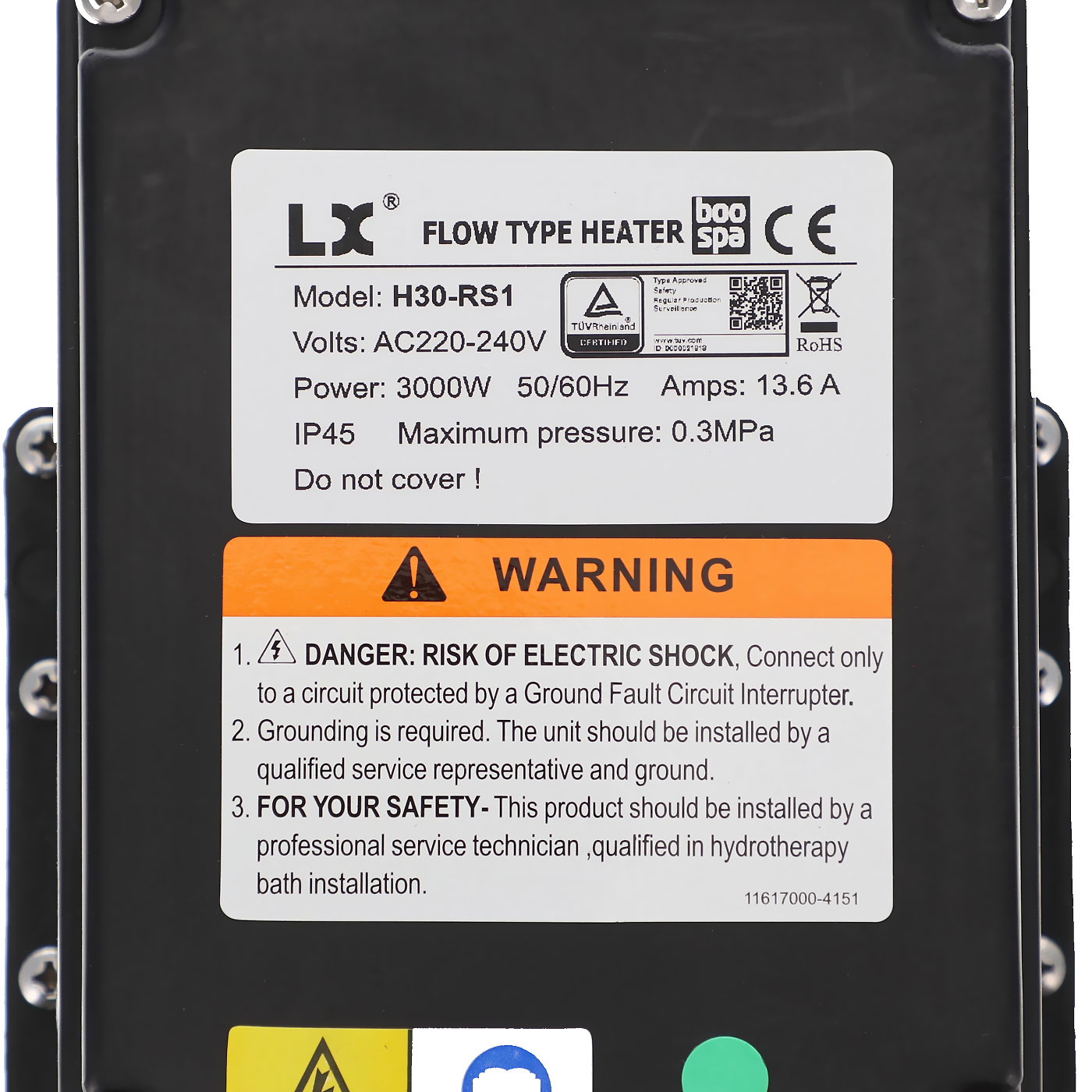

Whirlpool-Heizung H30-RS1 LX
Spezifikationen
- Aus der Serie HRS
- Whirlpool-Heizung mit integrierter Temperaturregelung, benötigt keine Elektronikkarte
- Heizleistung 3 kW
- Stromversorgung 230 V - 13,6 A
- 1 U-förmiger verstärkter Heizwiderstand
- Einstellbares Thermostat von 0 °C bis 45 °C
- Betriebsanzeige
- Schutz bei geringem Durchfluss
- Edelstahlgehäuse
- Überhitzungsschutz (schaltet sich aus Sicherheitsgründen bei 60 °C ab)
- Mindestdurchfluss zur Aktivierung des Durchflusssensors: 60 l/min
- Maximaldruck: 1 bar
| Häufige Defekte an Whirlpool-Heizungen :- Druckschalter defekt
- Thermostat defekt
- Überspannung am Heizwiderstand
- Überhitzung des Heizwiderstands
- Widerstand verursacht Kurzschluss
|
Technische Zeichnungen
| Modell | L | L1 | L2 | L3 | L4 | H | A |
| H10-RS1 | 226 | 210 | 186 | 130 | 120 | 156 | 48 |
| H15-RS1 | 226 | 210 | 186 | 130 | 120 | 156 | 48 |
| H20-RS1 | 226 | 210 | 186 | 130 | 120 | 156 | 48 |
| H30-RS1 | 226 | 210 | 186 | 130 | 120 | 156 | 48 |
Rohrleitungsanschluss
Der Whirlpool-Heizer wird direkt an eine 1,5" Rohrleitung angeschlossen (48 mm Außendurchmesser).
Die 1,5"-Anschlüsse sind im Lieferumfang enthalten.
Außengewinde Durchmesser für Saug- und Druckseite: 62 mm
Sie können auch Ihre alten Rohrverbindungen verwenden, sofern sie noch funktionsfähig sind. Falls Ihre Rohrleitung abweicht, finden Sie in unserer Kategorie
Rohrverbindungen und Union das passende Anschlussstück.
Elektrischer Anschluss
Die Heizung wird mit einem Netzkabel geliefert, das mit einem AMP-Stecker ausgestattet ist. Sie können Ihr altes Kabel verwenden, um diese neue Heizung anzuschließen. Wenn Ihre Steckdose nicht mehr nutzbar ist, finden Sie in unserer Rubrik
Kabel und Steckdosen für Whirlpool passenden Ersatz.
