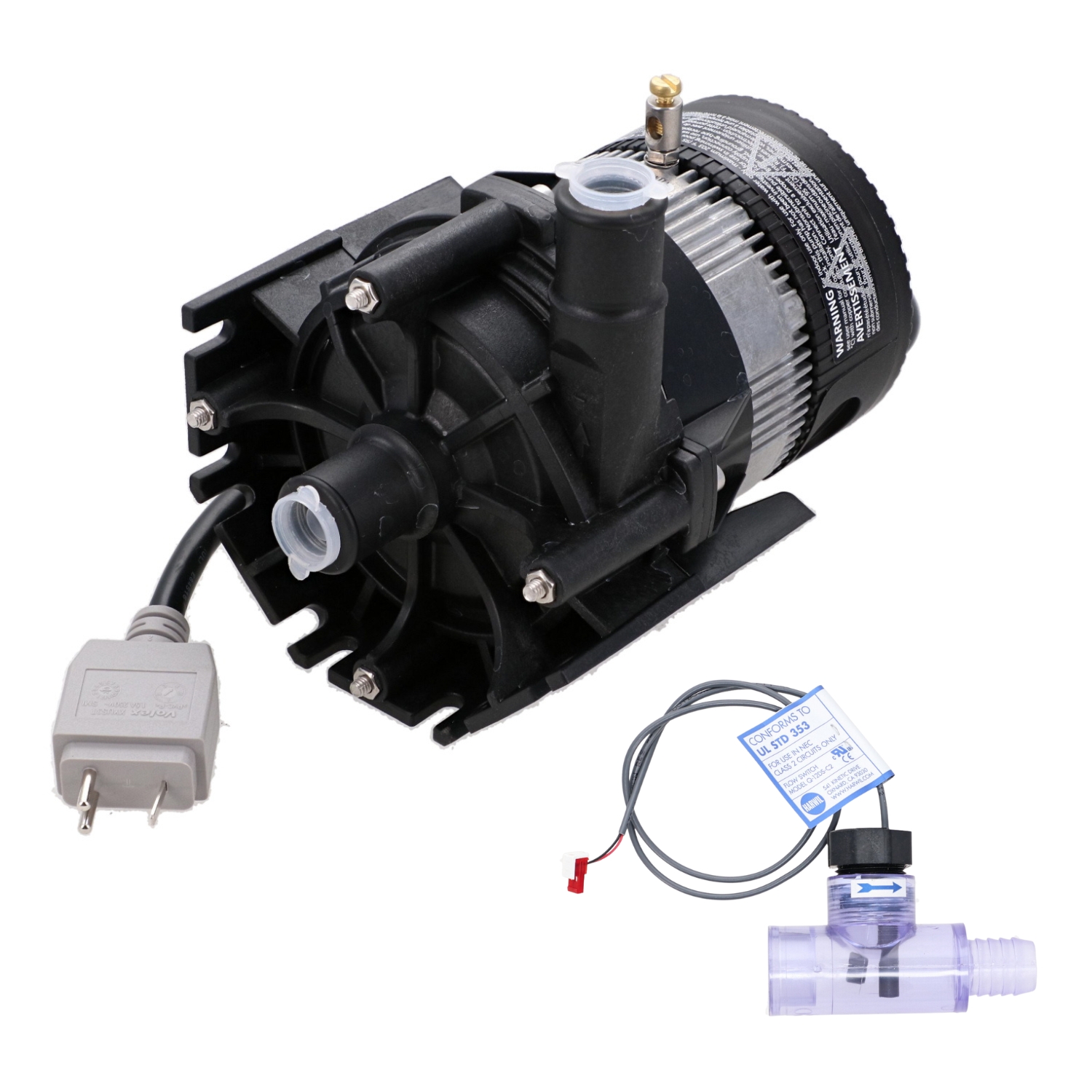

Whirlpoolpumpen Laing E10 - 1/40HP mit J&J-Steckverbindung + Whirlpool-Druckschalter 01710-130
- Umwälzpumpe
- Mit Flow-Switch-Kabel und T-Stück inklusive
- 1/40HP - 60/70W
- 220 - 230V 60/50Hz
- Système ECM (elektromagnetisch)
- Außendurchmesser/Ø 21mm glatte Ansaug- und Auslassmanschetten
- Für Rohrleitung 3/4" - 27mm (Außendurchmesser)
- A zu verbindende mit Schellen an eine flexible Rohrleitung anschließen (Vorsicht, Kleber nicht verwenden)
- Kann durch die WE10-Pumpe ersetzt werden (bei Austausch einer Pumpe gegen ein anderes Modell ist es wichtig, die Abmessungen der Anschlüsse für Saug- und Druckseite sowie die Gesamtabmessung zu prüfen.)
Abmessungen Druckschalter :
- Druckschalter-Gewinde: 26mm
- Rohrverbindungen :
- 1 gerändelte für 3/4"-Rohr
- 1 glatte für 1/2"-Rohr (Innendurchmesser des T-Stücks: 21mm)
Referenzen :
- Pumpe mit AMP-Steckverbindung : E10-NSHNDNN2W02 (6080U0019) - DIMENSION ONE : 01512-3209U
- Pumpe mit J&J-Steckverbindung : E10-NSHNNNN2W01 (6080U012)

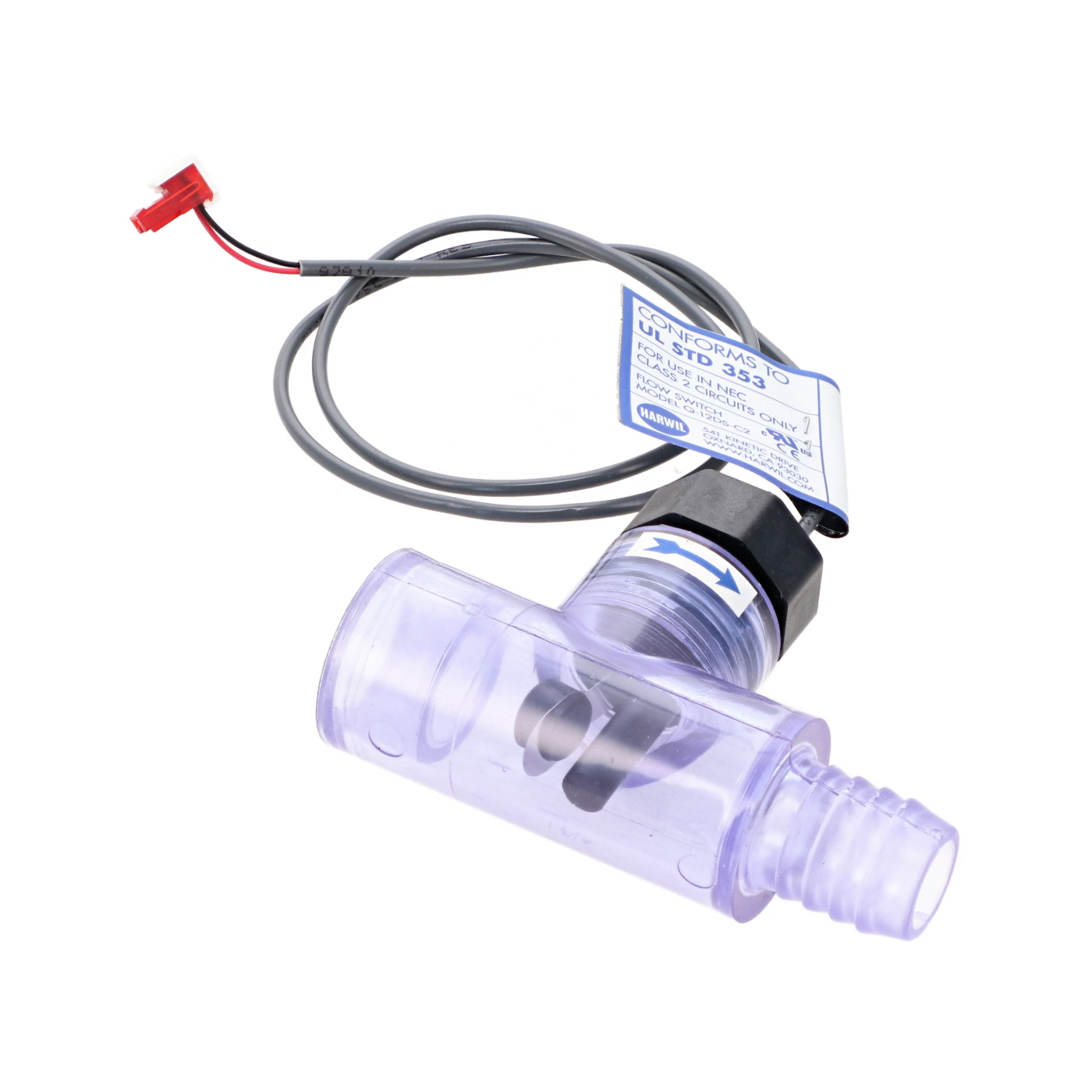

- Referenz Druckschalter/Flow-Switch mit T-Stück : 01710-130
Laing bietet Ihnen die besten Whirlpool-Umwälzpumpen auf dem Markt, eine optimale Leistung und deutlich reduziertes Betriebsgeräusch durch ein elektromagnetisches ECM-System.
Die Lebensdauer dieser Pumpen übertrifft bei Weitem alle Mitbewerber.
- Whirlpool-Umwälzpumpe elektromagnetisch (Lebensdauer erhöht und Betriebsgeräusch deutlich reduziert)
- Kann 24 Stunden am Tag betrieben werden, ohne den Motor zu belasten
- Die leiseste Pumpe auf dem Markt (Ausgelegt für optimale Leistung und nahezu geräuschlosen Durchfluss)
- Funktioniert ohne Kondensator.
- Schutz vor thermischer Überhitzung zur Erhaltung und Verlängerung der Lebensdauer des Motors
- Geeignetes Material für Whirlpools
- Sehr kompakt
| Modell | Durchfluss Max (Q) in l/min | Hmax (m) | Leistung
W | Leistung
HP | L | H | l | Gewicht (kg) | Umdrehungszahl Laufwerk (rpm) |
| E10 | 158 | 13 | 60 | 1/40 HP | 106 | 125 | 150 | 1.6Kg | 3100 r/min |
Technische Zeichnungen
Rohrverrohrung
Anschluss mit Schellen und flexibler Rohrleitung
Sie können auch Ihre alten Rohrverbindungen verwenden, wenn diese noch funktionsfähig sind.
Falls Ihre Rohrleitung abweicht, greifen Sie auf unser Sortiment Verbindungsstücke und Verschraubungen zu, um den passenden Anschluss für Ihre Rohrleitung zu finden, insbesondere Schlauchklemmen.
Elektrischer Anschluss
Die Pumpe wird mit Anschlusskabel und Mini JJ-Steckverbindung geliefert Hier sind die weltweit am häufigsten verwendeten Steckverbindungen im Whirlpoolbereich : |  |
| AMP-Steckverbindung | J&J-Steckverbindung
(die PIN-Anordnung variiert je nach Gerät) |
