BALBOA AX10 Zusatzbedienfeld
Das AX10-Bedienfeld ermöglicht die Fernsteuerung eines Bauteils des Whirlpool vom Hauptbedienfeld aus.
Dabei handelt es sich um ein Zusatzbedienfeld, das das Hauptbedienfeld ergänzt.
Verfügbar in 7 Versionen:
- JETS 1
- JETS 2
- JETS 3
- JETS 4
- MUSIC

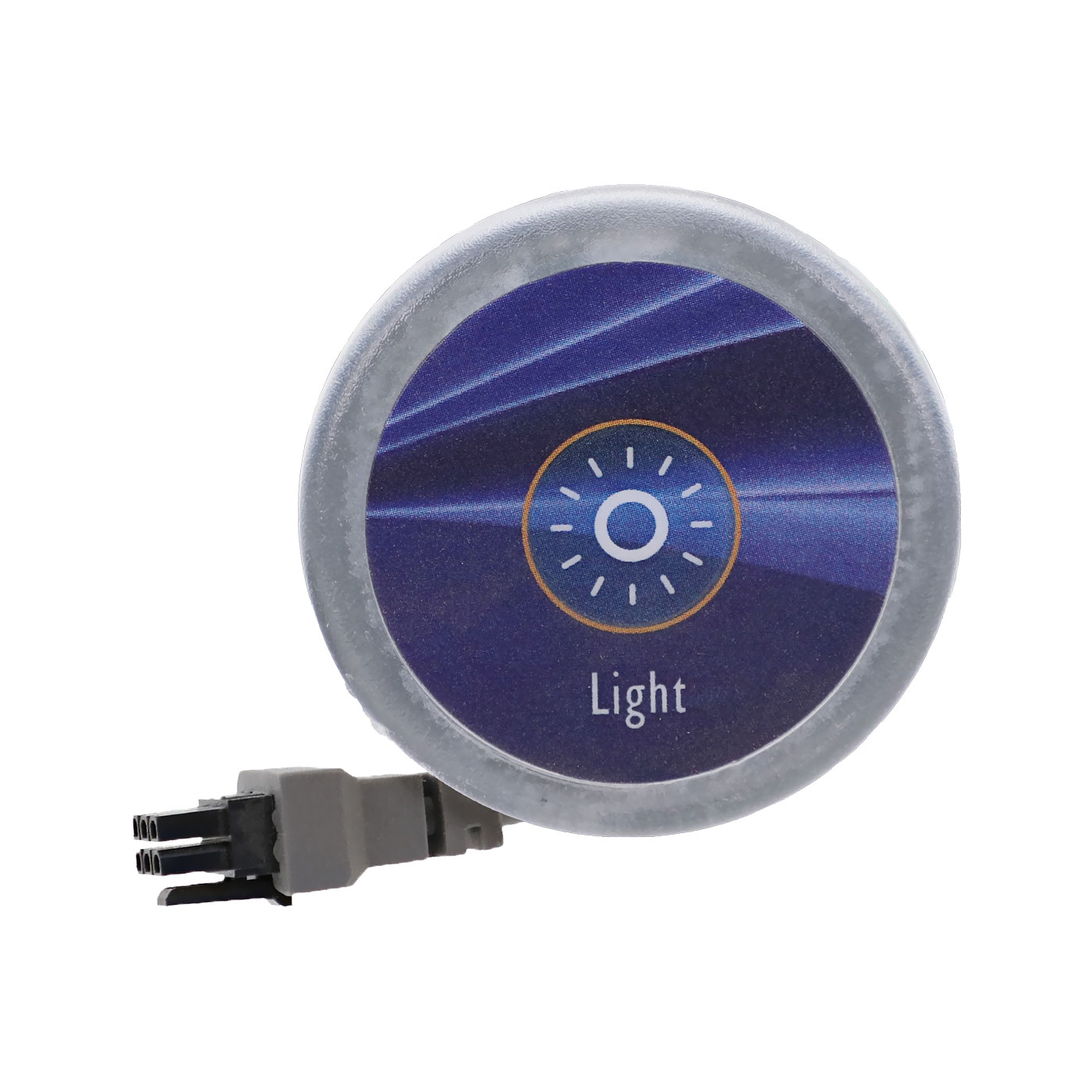

- LIGHT
- und BLOWER
1 Knopf = Durchmesser 56 mm
Einbaudurchmesser: 31-35 mm
Nachfolgend finden Sie die Funktions- und Referenztabelle der AX10 Balboa-Knöpfe mit ihren Aufklebern.
Achtung, die Kennungen A1, A2, A3 und A4 in Fettdruck in dieser Tabelle aktivieren bestimmte Anschlüsse und sind daher nicht austauschbar.
Jede Kennung hat also eine besondere Funktion; prüfen Sie sorgfältig, ob sie der Funktion entspricht, die Sie von Ihrem Hauptbedienfeld verschieben möchten.
Referenz
mit Balboa-Aufkleber | Bezeichnung | Funktion |
| 52683-01 | PANEL BALBOA AX10A1
Aufkleber Jet1 | Pumpe 1 aktivieren |
| 52764 | PANEL BALBOA AX10A2
Aufkleber Jet2 | Pumpe 2 aktivieren |
| 55533 | PANEL BALBOA AX10A3
Aufkleber Jet3 | Pumpe 3 aktivieren |
| 55532 | PANEL BALBOA AX10A4
Aufkleber Jet4 | Pumpe 4 aktivieren |
| 52766 | PANEL BALBOA AX10A4
Aufkleber Light | Licht aktivieren |
| 52765 | PANEL BALBOA AX10A3
Aufkleber Blower | Gebläse aktivieren |
Kompatibel mit
- Steuerboxen der GL-Serie: GL2000 / GL2001 / GL8000
- Steuerboxen der BP-Serie: BP6013G1, BP6013G2, BP6013G3 und BP2100G1
