Clavier Balboa AX40 avec membrane Wellis ACM0571

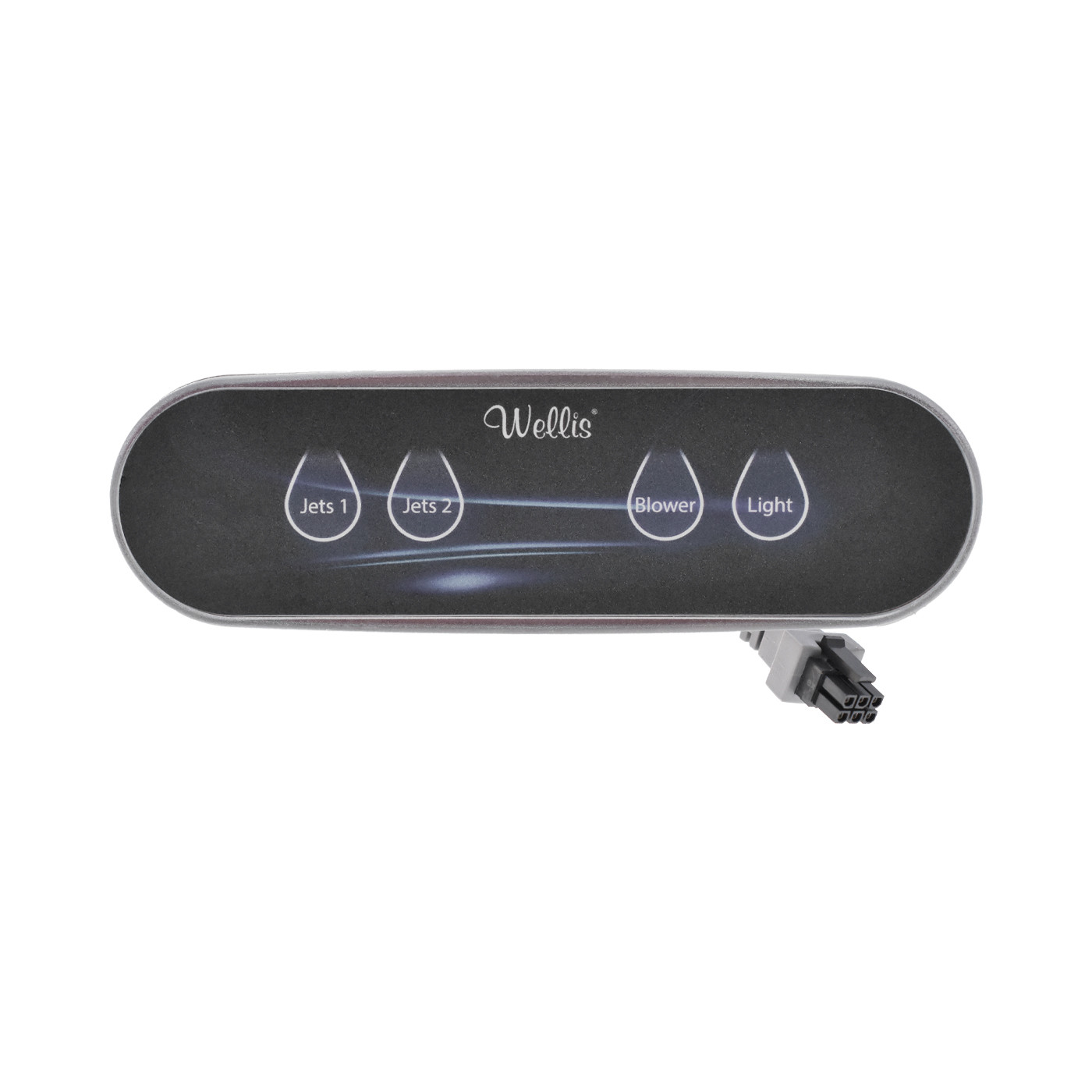

Le clavier Balboa AX40 est un panneau de commande auxiliaire 4 boutons destiné aux spas équipés de systèmes Balboa GL ou BP. Compact et fiable, il permet de contrôler les fonctions essentielles du spa (Jets 1, Jets 2, Blower et Light) directement depuis la zone de bain. Cette version inclut la membrane Wellis ACM0571 d’origine, assurant une parfaite étanchéité et une identification claire des boutons.
Fonctions et compatibilités
- 4 boutons : Jets 1 / Jets 2 / Blower / Light
- Livré avec membrane Wellis ACM0571 préinstallée
- Compatible avec les coffrets Balboa séries GL (GL2000, GL8000) et BP (BP601, BP2100, etc.)

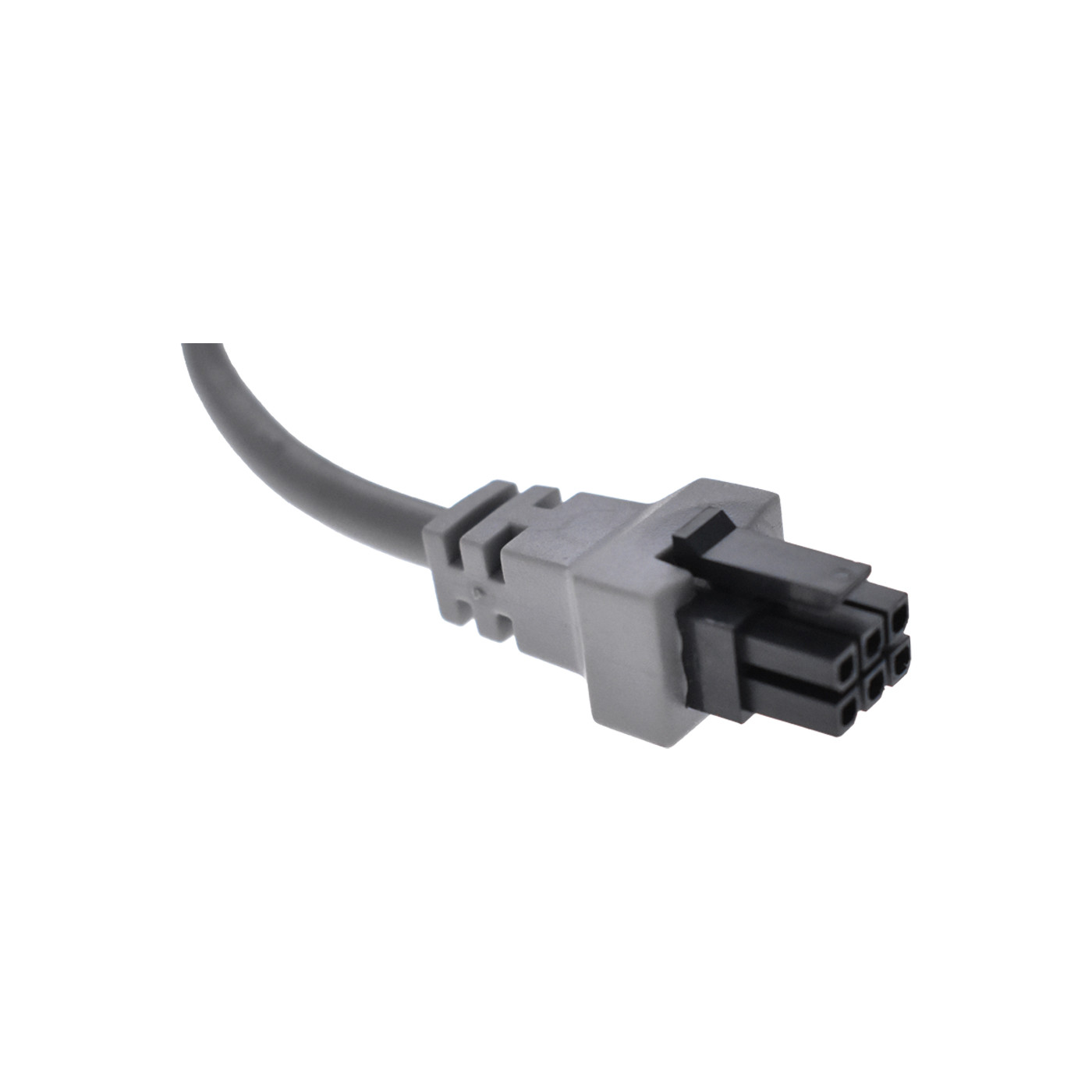

- Connexion standard 6 broches Mate-N-Lock (2 rangées de 3 broches)
- Tension de fonctionnement : 12 V
- Câble d’environ 5 mètres inclus
Installation
L’installation du clavier Balboa AX40 se fait facilement grâce à son format standard et à son câble préconnecté. Avant toute intervention, coupez l’alimentation du spa. Retirez l’ancien panneau, raccordez la prise 6 broches au boîtier principal, puis fixez le clavier dans son logement en respectant les dimensions de découpe. La membrane Wellis intégrée assure l’étanchéité du montage.
Découpe et dimensions
Ce modèle suit le gabarit de découpe standard Balboa AX40.
| Caractéristiques | Détails |
|---|
| Marque | Balboa Water Group |
| Modèle | AX40 (référence Balboa : G8940 - peut remplacer la référence 52678) |
| Version | 4 boutons (Jets 1, Jets 2, Blower, Light) |
| Membrane incluse | Wellis ACM0571 (préinstallée) |

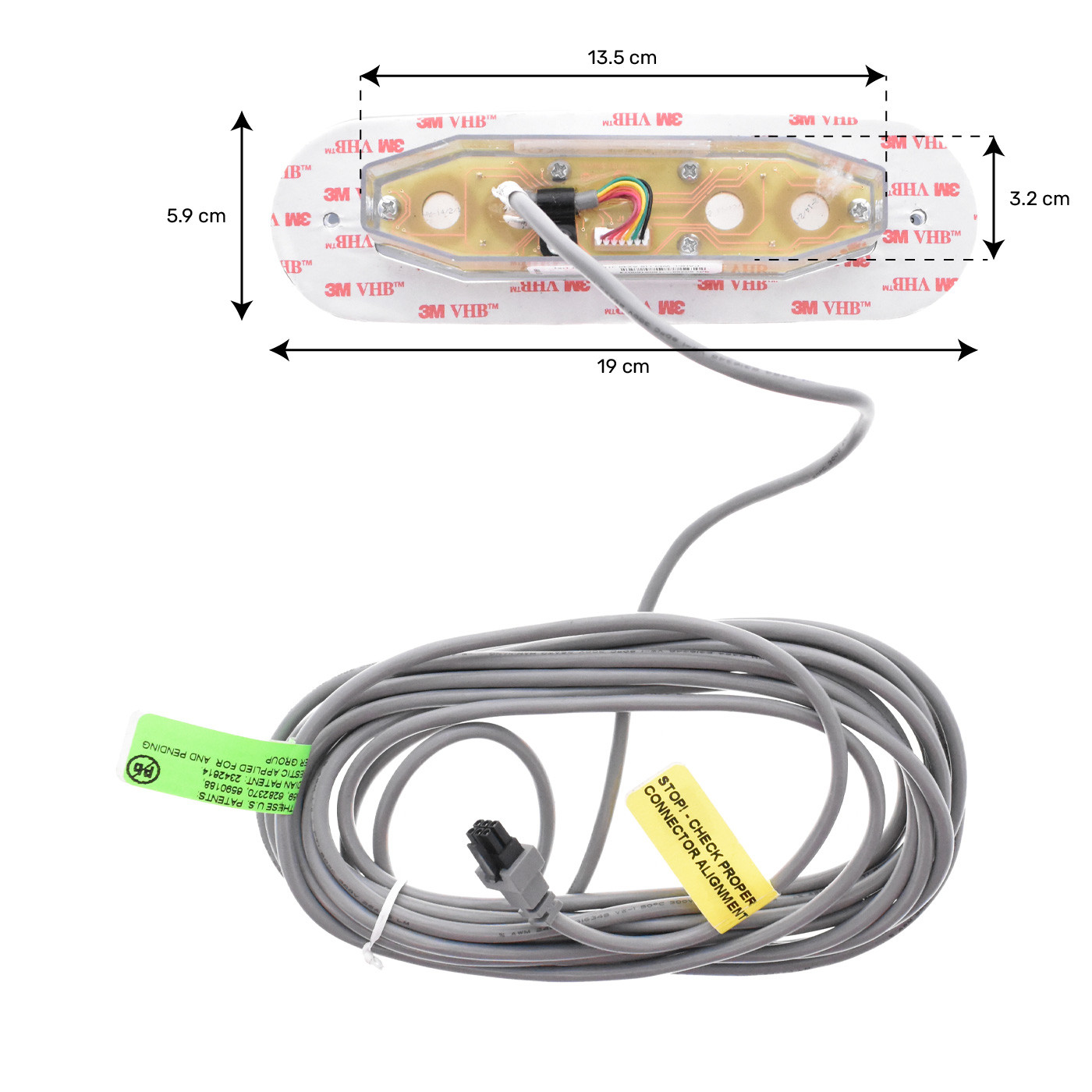

| Dimensions façade | 190 × 59 mm |
| Découpe d’encastrement | 135 × 33 mm |
| Tension | 12 V |
| Connexion | Prise 6 broches Mate-N-Lock |
| Longueur du câble | Environ 5 m |
| Compatibilité coffrets | Balboa séries GL (GL2000 M3, GL2001, GL8000M3, GL84P) et BP (BP6013G1, BP6013G2, BP6013G3 et BP2100G1) |
| Type d’usage | Clavier auxiliaire (ne remplace pas le panneau principal) |
FAQ
Ce clavier est-il livré avec la membrane Wellis ?
Oui, cette version inclut la membrane Wellis ACM0571 d’origine, déjà installée sur le clavier.
Combien de boutons sont disponibles ?
Le modèle dispose de 4 boutons : Jets 1, Jets 2, Blower et Light.
Est-il compatible avec tous les systèmes Balboa ?
Il est compatible avec la plupart des coffrets Balboa séries GL et BP. Vérifiez la compatibilité avec votre modèle avant installation.
Quel est le type de connexion ?
Le clavier se connecte via une prise 6 broches Mate-N-Lock standard, câble d’environ 5 mètres inclus.
Quelle découpe prévoir pour l’encastrement ?
La découpe recommandée est de 135 × 33 mm selon le gabarit officiel Balboa AX40.
