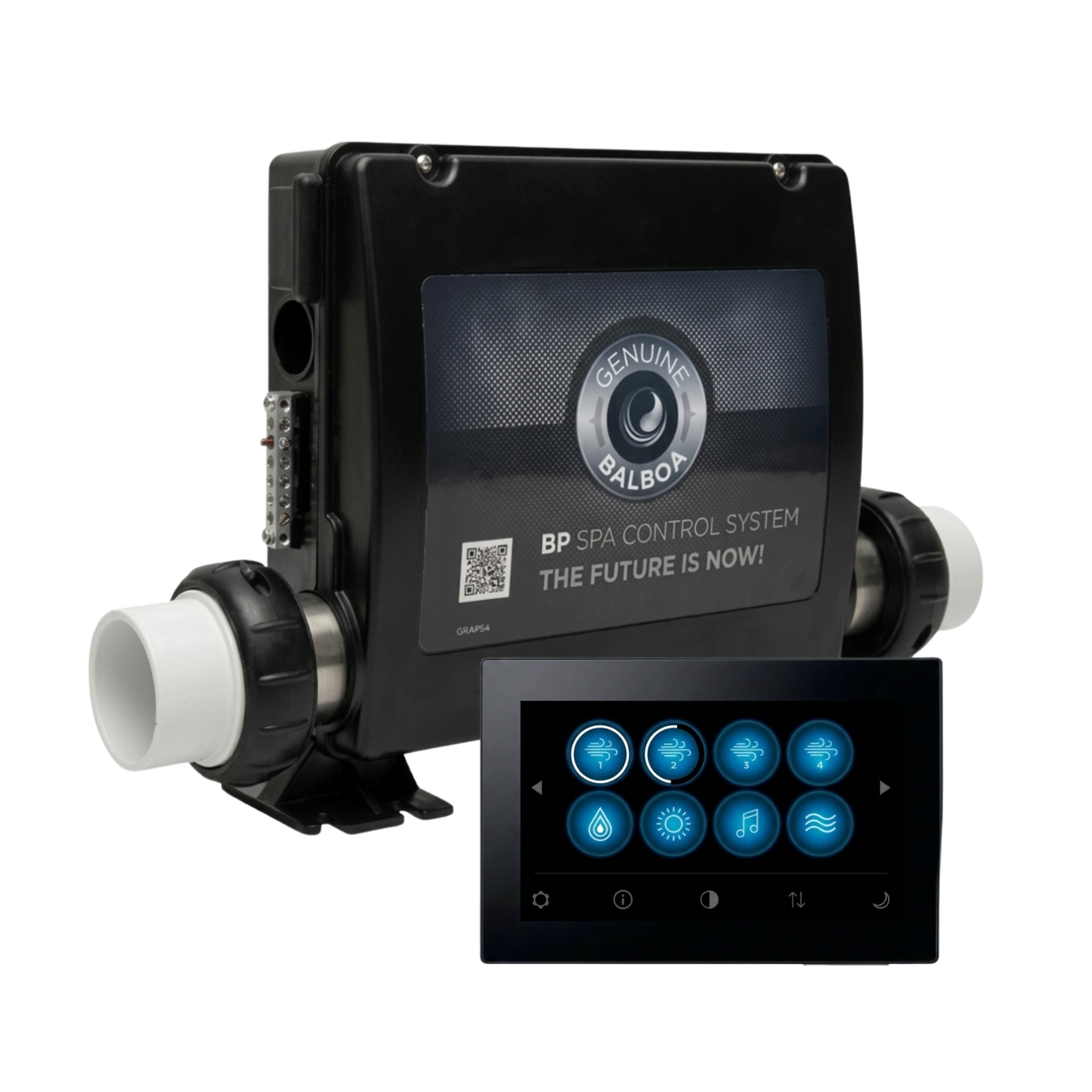

Komplettes Balboa BP10-Steuerungssystem mit spaTouch 4+ Bedienfeld
Dieses Set enthält ein Balboa BP10 Steuerungssystem mit 3-kW-Heizer, ein spaTouch 4+ Bedienfeld mit 7-Zoll-Display sowie verschiedene Anschlusszubehörteile.
Zum Lieferumfang gehören außerdem ein Beleuchtungsset mit Leuchtmittel sowie zwei Kabel für einstufige und zweistufige Pumpen.
| Marke | Balboa |
| Produkttyp | Komplettes Austauschsystem für Whirlpools |
| Steuerungssystem | BP10 |
| Heizer | 3 kW |

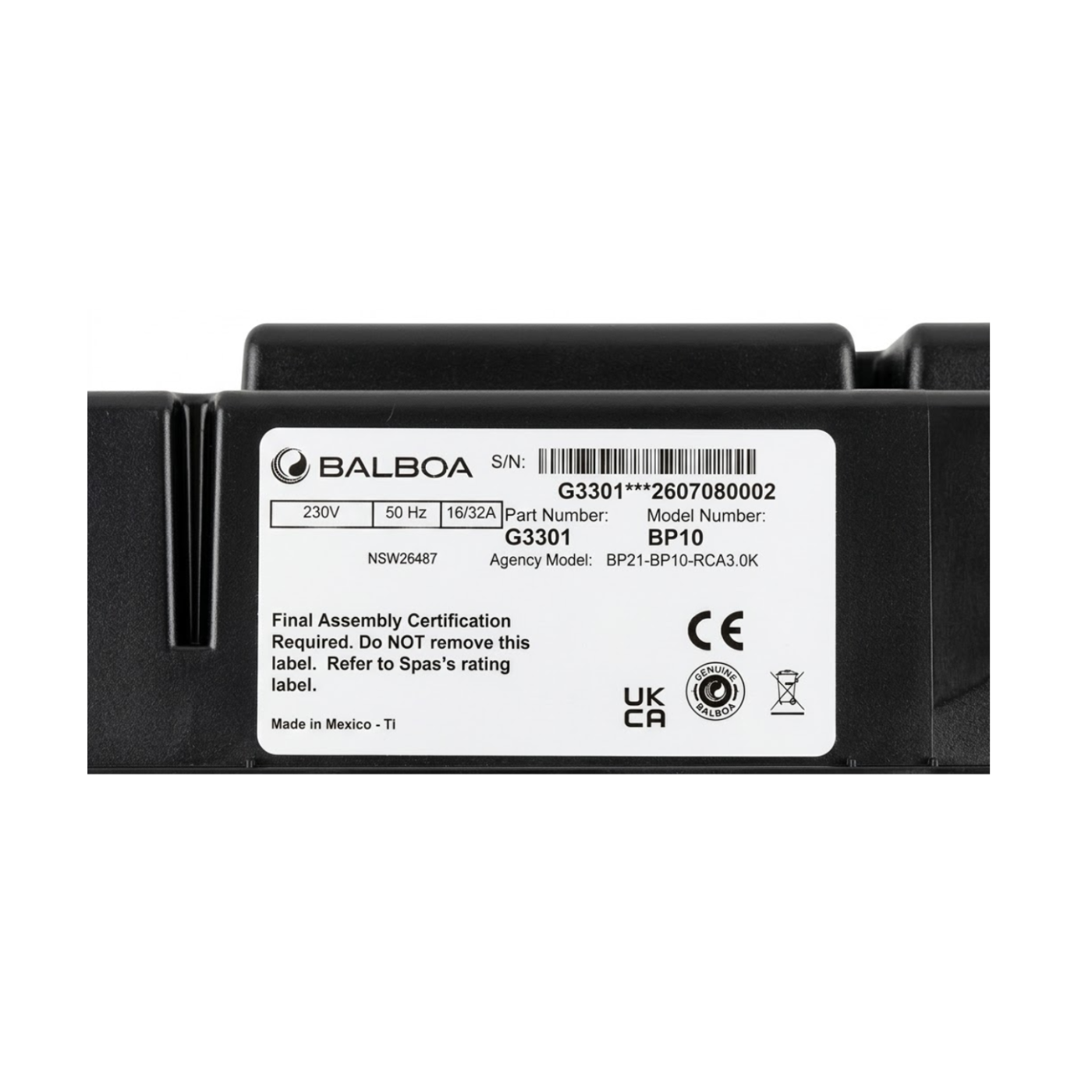

| Stromversorgung des Steuerungssystems | 230 V – 50 Hz |
| Wasseranschluss des Steuerungssystems | 2 Zoll |
| Bedienfeld | spaTouch 4+ |
| Displaygröße | 7 Zoll |
| Vom BP10 unterstützte Pumpen | Umwälzpumpe, Pumpen 1 und 2 einstufig oder zweistufig, Pumpen 3 und 4 einstufig |
| Beleuchtungsset | Kabel, Lampenfassung, Halterung und Leuchtmittel |
Kompatibilität und wichtige Prüfungen vor dem Kauf
Das BP10 Steuerungssystem unterstützt verschiedene Pumpenkonfigurationen:
- Umwälzpumpe.
- Pumpen 1 und 2: einstufig oder zweistufig.
- Pumpen 3 und 4: einstufig.
Das BP10 Steuerungssystem ist außerdem als Ersatz für die Modelle Balboa BP21P4BC und BP21MS3B vorgesehen.
Diese Angaben beziehen sich auf das Steuerungssystem und gewährleisten nicht automatisch die Kompatibilität des gesamten Sets mit Ihrem Whirlpool.
Überprüfen Sie vor dem Kauf die Modellnummer Ihres bisherigen Systems, die elektrischen Eigenschaften, die Wasseranschlüsse und die Konfiguration Ihrer Pumpen.
Abmessungen und Installation

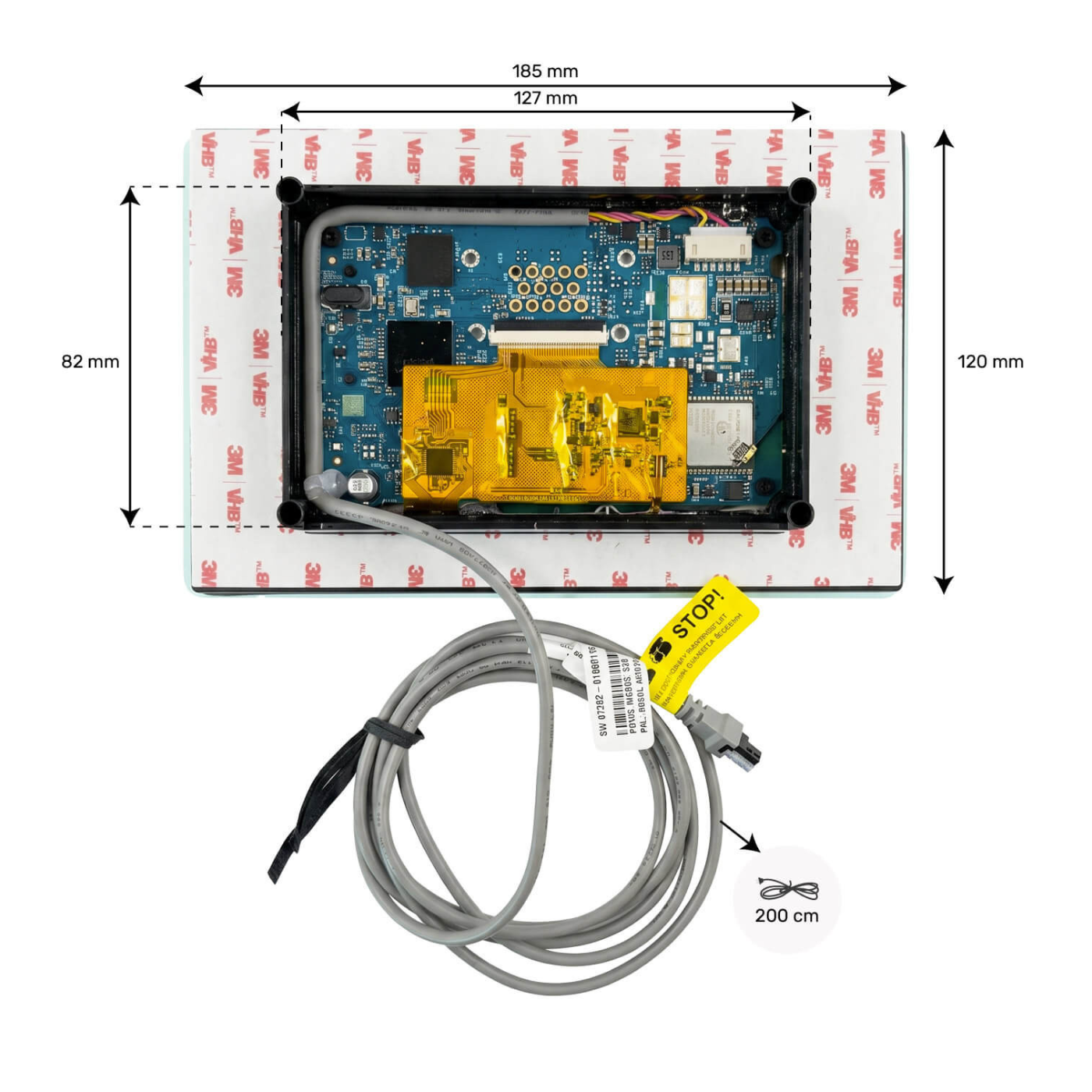

Abmessungen des spaTouch 4+ Bedienfelds:
- Display: 7 Zoll.
- Länge: 185 mm.
- Höhe: 40 mm.
- Einbaulänge: 122 mm.
- Einbauhöhe: 82 mm.
- Ausschnittmaß der Whirlpoolverkleidung: 127 x 82 mm.
- Kabellänge: 2 m.

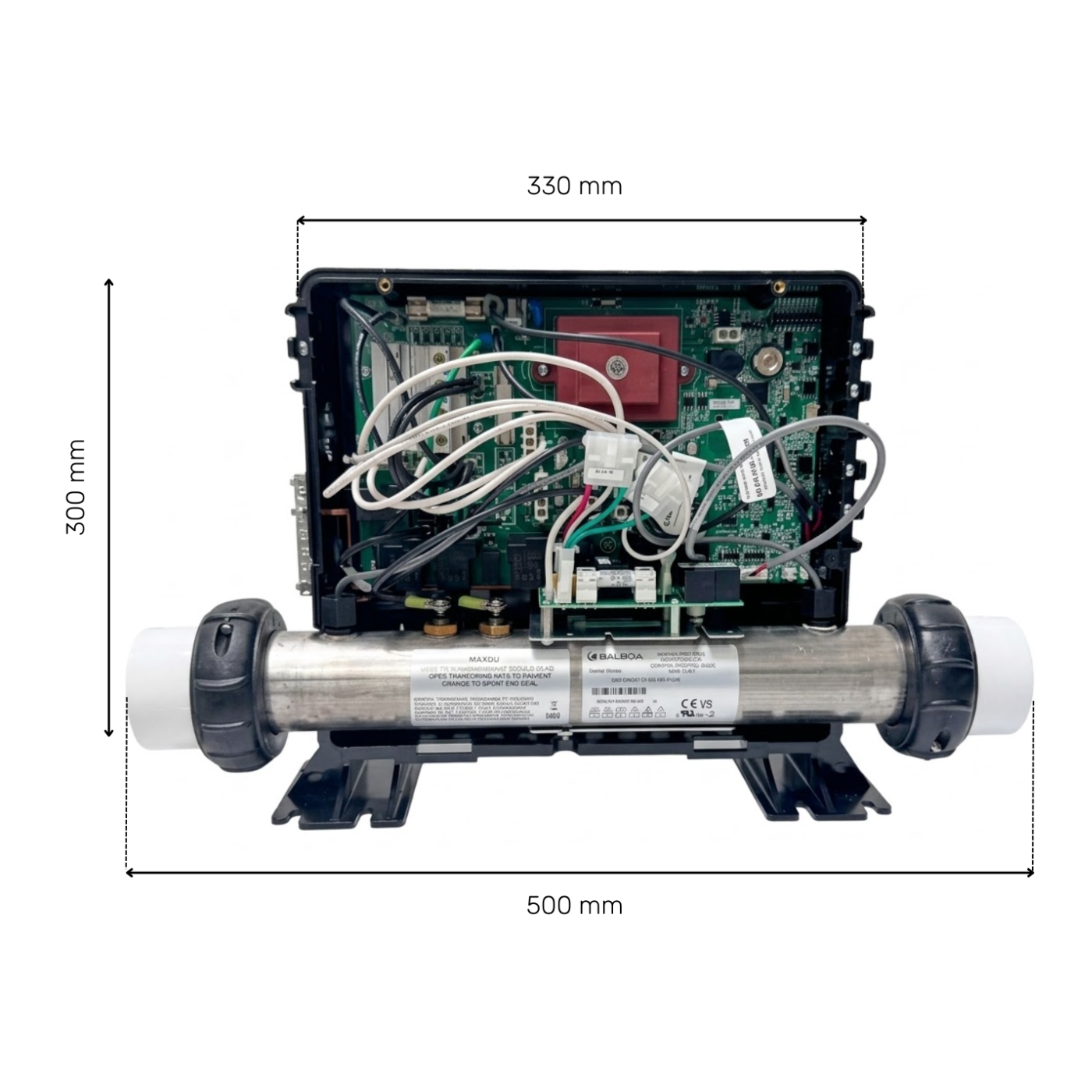

Abmessungen des BP10 Steuerungssystems und des Heizers:
- Höhe des Steuerungssystems: 300 mm.
- Tiefe des Steuerungssystems: 120 mm.
- Länge mit Heizer: 500 mm
- Breite des Heizers ohne Anschlüsse: 330 mm.
- Breite des Heizers mit Anschlüssen: 430 mm.
Länge der Pumpenkabel:
- Kabel für einstufige Pumpen: 1,6 m.
- Kabel für zweistufige Pumpen: 1,6 m.
Überprüfen Sie vor dem Austausch den verfügbaren Platz für das Steuerungssystem, die erforderlichen Ausschnittmaße für das Bedienfeld und die benötigten Kabellängen für Ihre Installation.
Lieferumfang des Sets
- 1 Balboa spaTouch 4+ Bedienfeld mit 7-Zoll-Display – Art.-Nr. 11252.
- 1 Balboa BP10 Steuerungssystem mit 3-kW-Heizer – Art.-Nr. 11384.

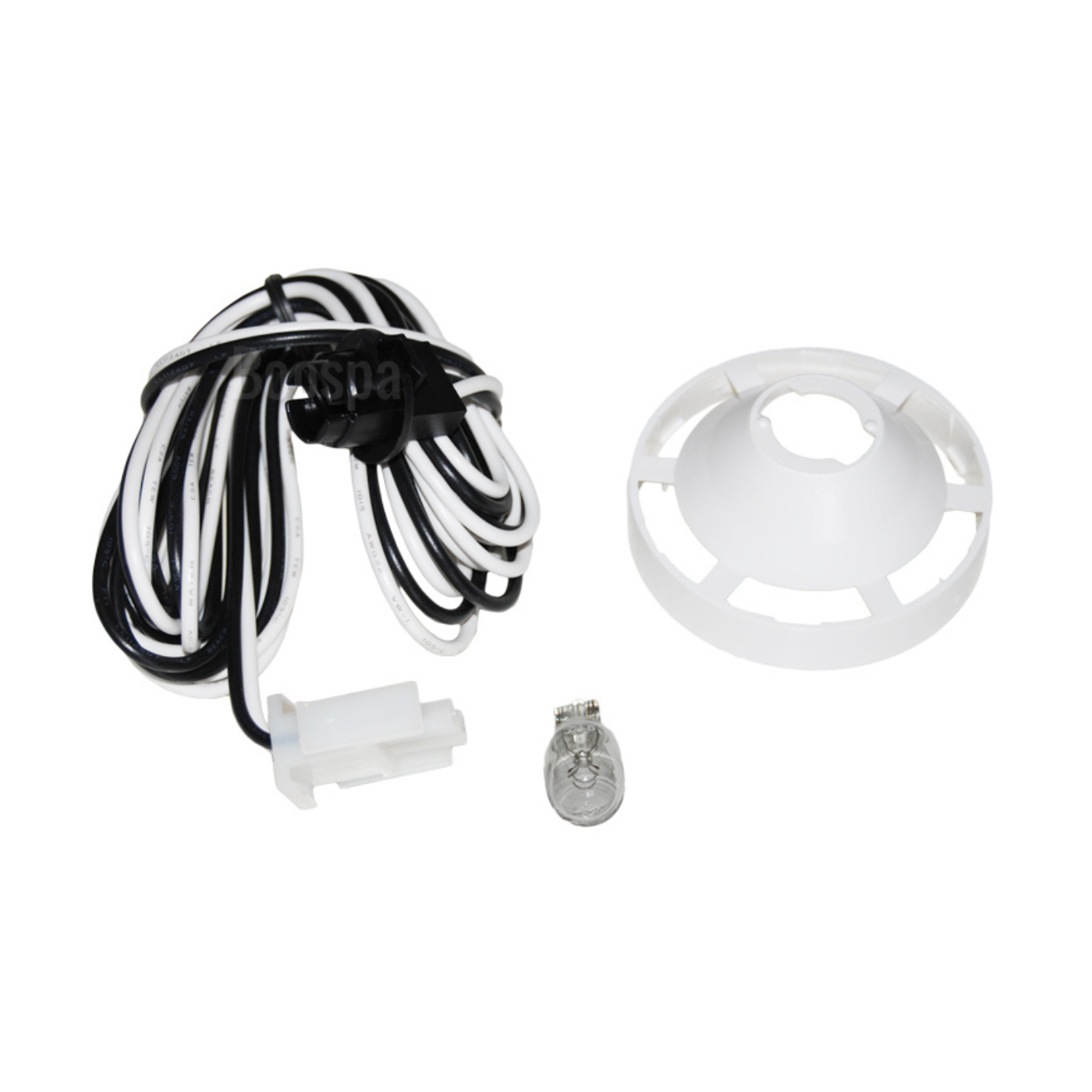

- 1 Beleuchtungsset mit Kabel, Lampenfassung, Halterung und Leuchtmittel – Art.-Nr. 04286.

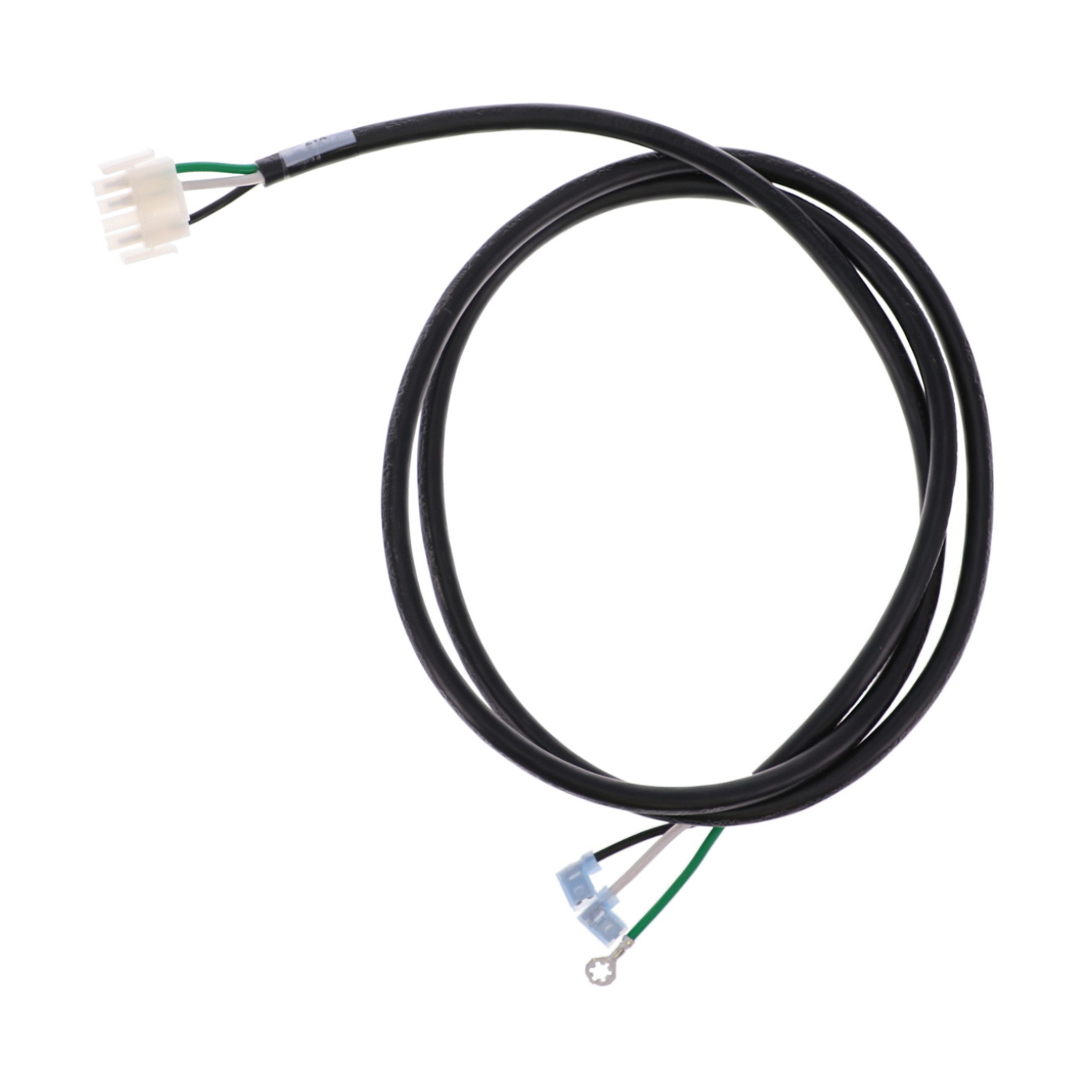

- 1 AMP-Kabel für einstufige Pumpen mit einer Länge von 1,6 m – Art.-Nr. 00073.

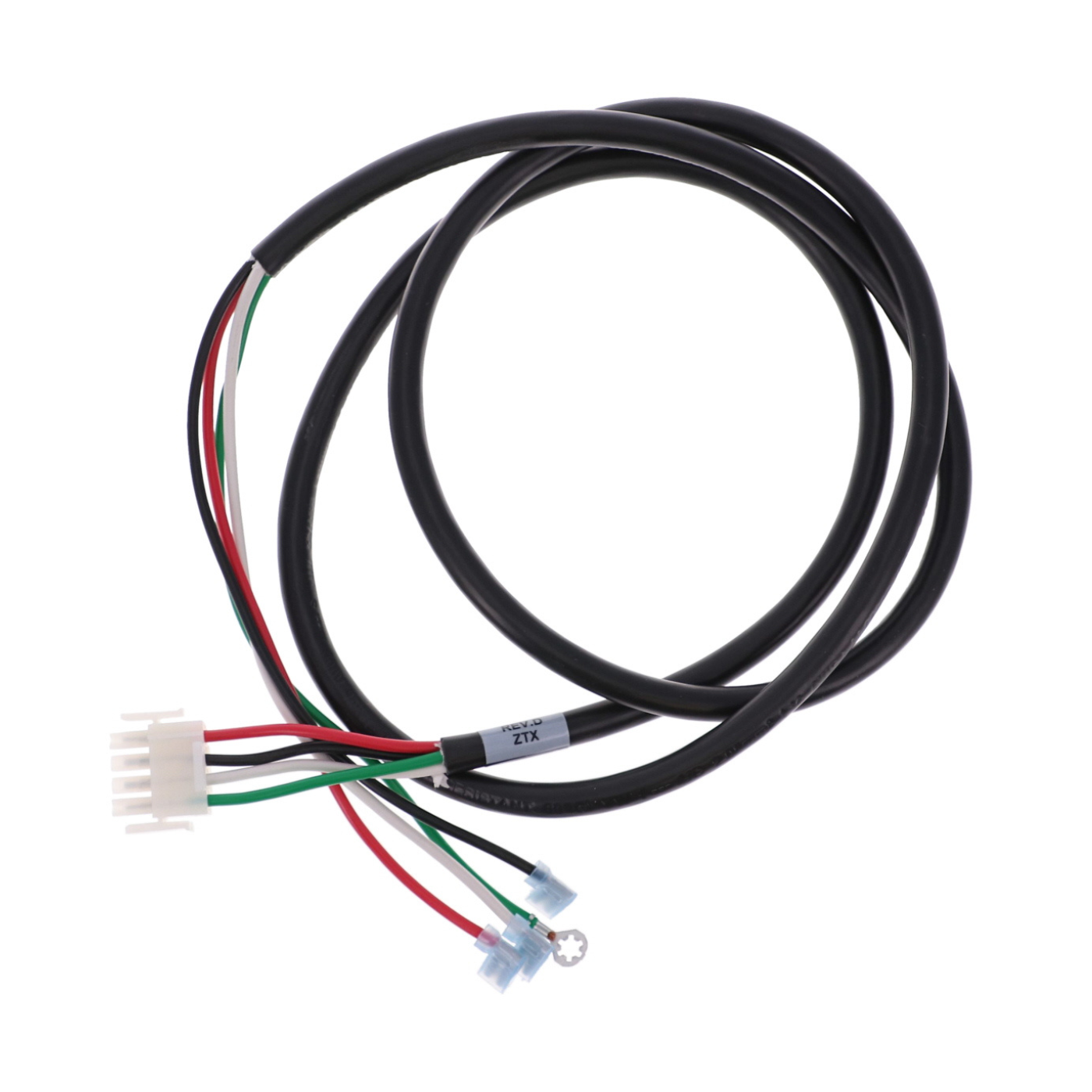

- 1 AMP-Kabel für zweistufige Pumpen mit einer Länge von 1,6 m – Art.-Nr. 00074.
Häufig gestellte Fragen
Sind die Pumpenkabel im Set enthalten?
Ja, das Set enthält ein 1,6 m langes AMP-Kabel für einstufige Pumpen und ein 1,6 m langes AMP-Kabel für zweistufige Pumpen. Ein Beleuchtungsset ist ebenfalls enthalten.
Ist der Heizer im BP10 Steuerungssystem enthalten?
Ja, das Set enthält ein BP10 Steuerungssystem mit einem 3-kW-Heizer. Die angegebene Breite des Heizers beträgt 330 mm ohne Anschlüsse und 430 mm mit Anschlüssen.
Enthält das Set das gesamte Zubehör für die Beleuchtung und die Pumpen?
Ja, das Set enthält ein komplettes Beleuchtungsset (Kabel, Lampenfassung, Halterung und Leuchtmittel) sowie zwei 1,6 m lange AMP-Kabel für einstufige und zweistufige Pumpen.
