Boite de jonction d'éclairage LFX - 01520-0029
| Type | Boîte de jonction d’éclairage LED |
|---|
| Référence | 01520-0029 |
|---|
| Marquage | BW-2 J&J - JCT BOX |
|---|
| Système | Liquid FX (LED multicouleurs) |
|---|

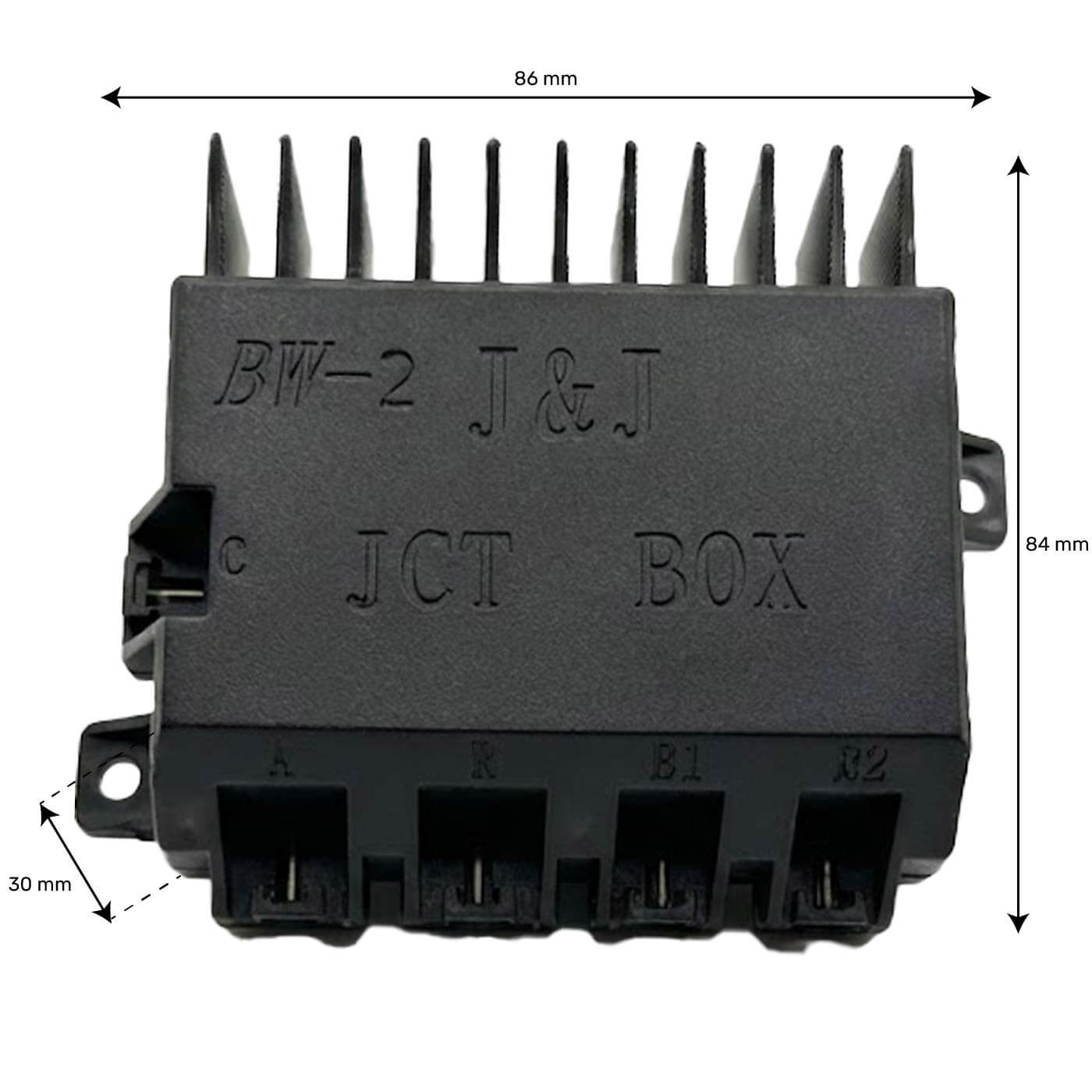

| Dimensions | 86 x 84 x 30 mm |
|---|
| Connecteurs (façade inférieure) | 4 ports : A / R / B1 / B2 |
|---|
| Connecteur latéral | 1 port : C |
|---|
| Type de connexion | 5 broches (5-Pin) |
|---|
| Fixation | Pattes de fixation latérales intégrées |
|---|

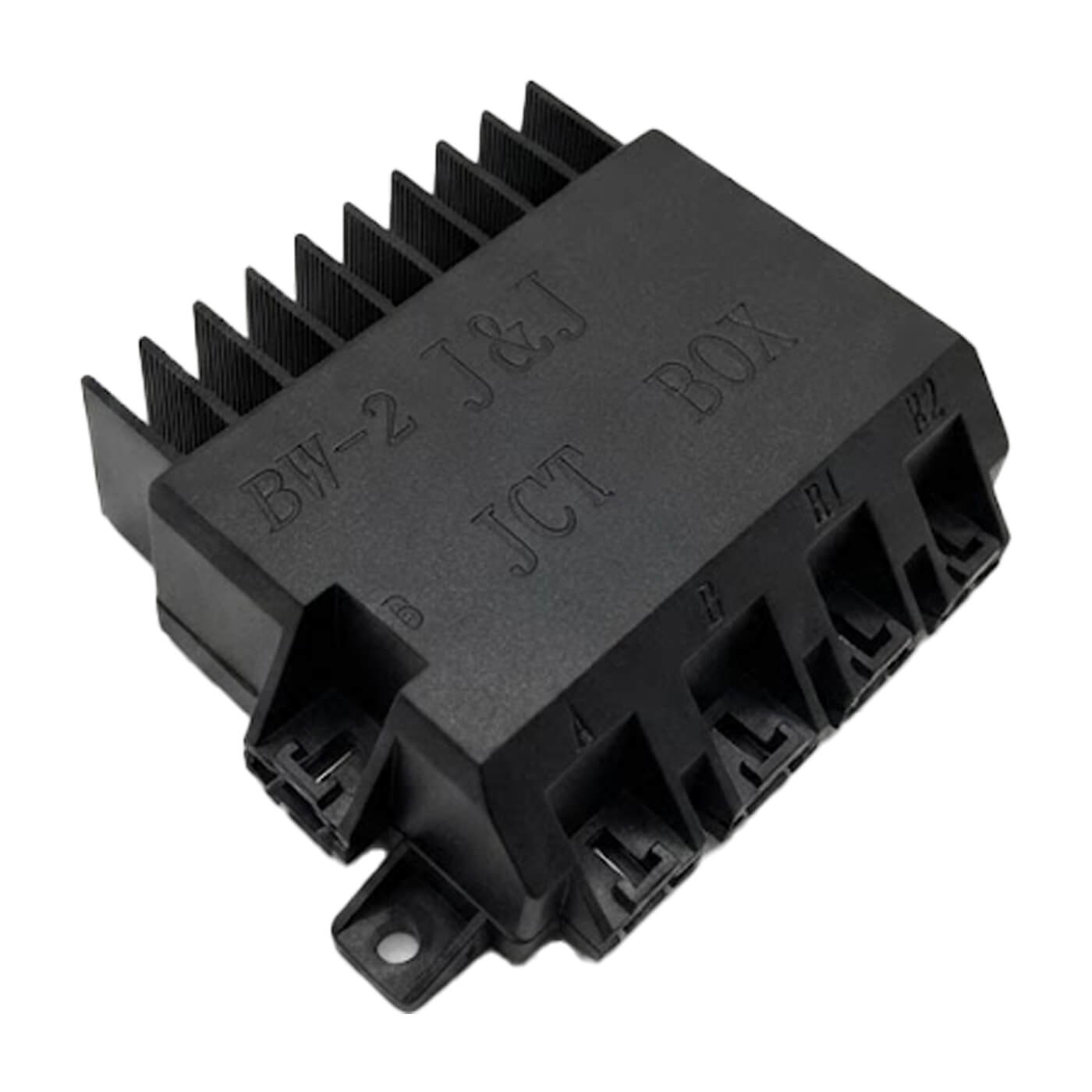

| Conception | Boîtier plastique avec ailettes supérieures |
|---|
| Fonction | Centralisation et distribution des connexions LED Liquid FX |
|---|
| Compatibilité série | Spas équipés Liquid FX, numéros de série 136911 et équipés du système Liquid FX |
|---|
| Marque de spa concernée | Dimension One |
|---|

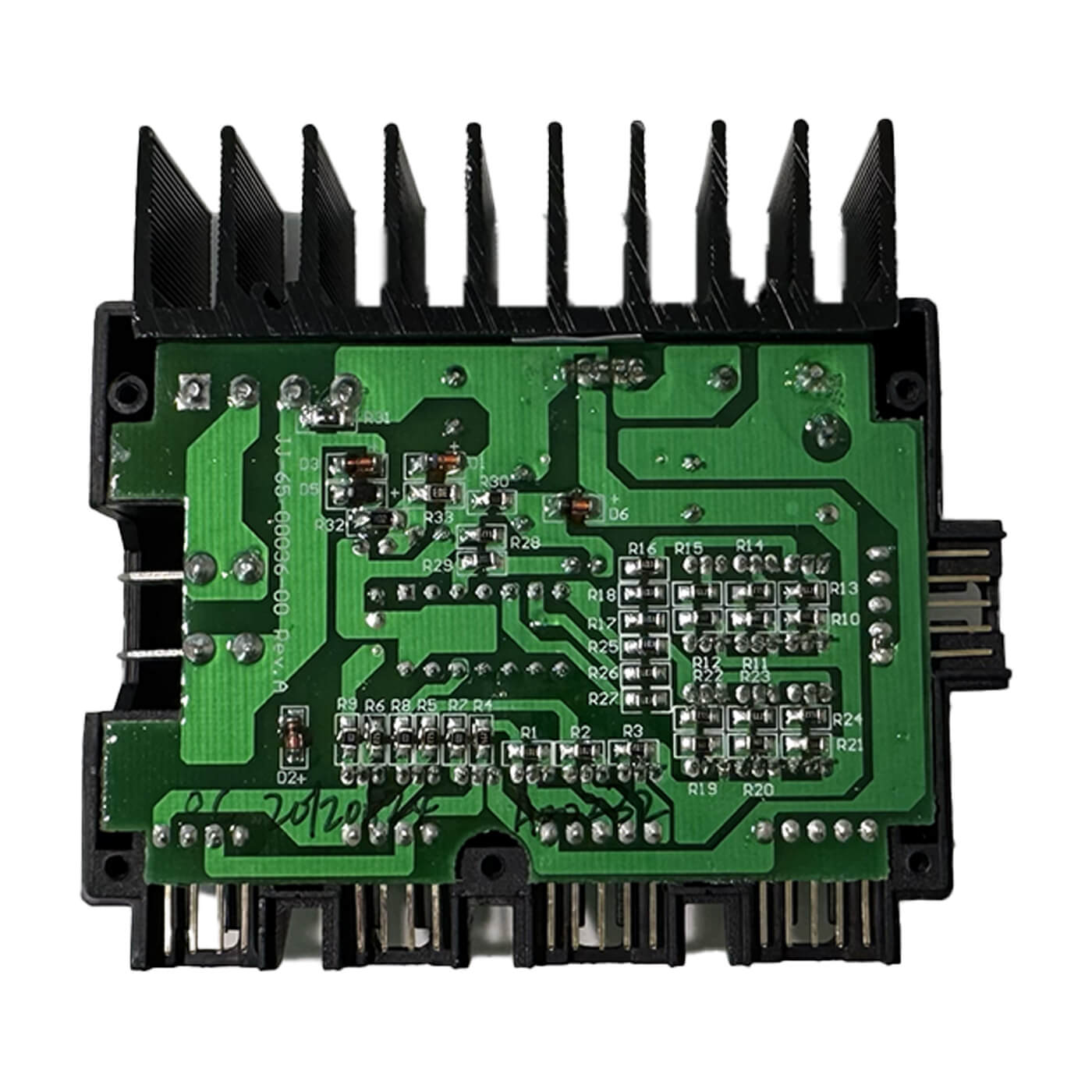

La boîte de jonction LFX 01520-0029 centralise les connexions des lumières LED Liquid FX et distribue l’alimentation vers les différents modules d’éclairage du spa. Elle assure la protection des connexions électriques et le lien entre le contrôleur du spa et les éclairages LED multicouleurs. Elle est intégrée d’origine sur les spas Dimension One équipés du système Liquid FX à partir du numéro de série 136911.
Compatibilité et vérifications avant achat
- Vérifiez la référence : 01520-0029.
- Contrôlez le marquage sur votre pièce : BW-2 J&J et JCT BOX.
- Comparez les dimensions : 86 x 84 x 30 mm.
- Assurez-vous que vos connecteurs correspondent : A / R / B1 / B2 en façade et C sur le côté.
- Vérifiez que votre spa est équipé du système Liquid FX (LED multicouleurs).
- Compatible avec les spas Dimension One (D1) à partir du numéro de série 136911.
Installation / remplacement
- Coupez l’alimentation du spa avant toute intervention.
- Repérez les branchements existants (A, R, B1, B2, C) avant déconnexion.
- Fixez la boîte de jonction à l’emplacement d’origine via les pattes latérales.
- Reconnectez chaque câble sur le bon repère.
- Vérifiez le bon enclenchement des connecteurs 5 broches.
Ce que vous recevez
- 1 boîte de jonction LFX - 01520-0029.
Questions fréquentes
À quoi sert cette boîte de jonction LFX ?
Elle centralise les connexions des lumières LED Liquid FX, distribue l’alimentation vers les modules d’éclairage et protège les connexions électriques.
Avec quels spas est-elle compatible ?
Elle est utilisée sur les spas Dimension One équipés du système Liquid FX, à partir du numéro de série 136911.
Combien de connecteurs possède cette boîte ?
Elle dispose de 5 connecteurs : 4 en façade (A, R, B1, B2) et 1 sur le côté (C), en configuration 5 broches.
Quelles sont les dimensions exactes ?
86 mm de largeur, 84 mm de hauteur et 30 mm de profondeur.
Comment vérifier que c’est la bonne référence ?
Contrôlez la référence 01520-0029 et le marquage BW-2 J&J - JCT BOX directement sur votre boîtier.
Puis-je remplacer la pièce moi-même ?
Oui si vous êtes à l’aise avec le câblage. Coupez l’alimentation, repérez les connexions et rebranchez sur les repères identiques.
Un retour est-il possible si je me trompe ?
Un retour est possible dans les 14 jours après réception. Pour les professionnels de l’industrie, il peut être étendu à 60 jours.
La pièce est-elle livrée avec des câbles ou accessoires ?
Non, vous recevez uniquement la boîte de jonction 01520-0029.
