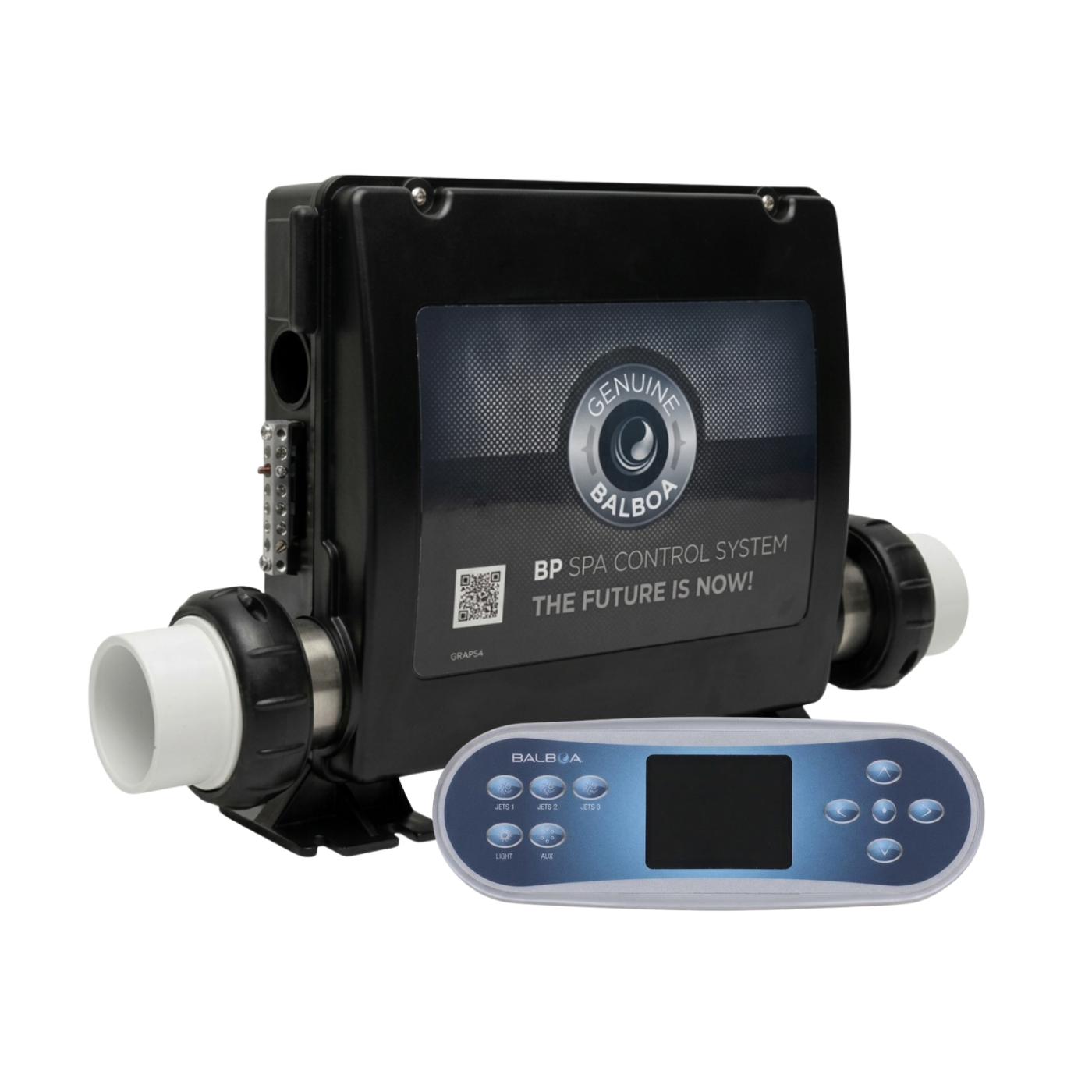

Austauschset mit BP10-Steuerung und TP700-Bedienfeld
Dieses Set mit BP10-Steuerung und TP700-Bedienfeld enthält eine Whirlpool-Steuerung mit integriertem 3-kW-Heizer C8Z sowie verschiedene Anschlusszubehörteile. Zum Lieferumfang gehören außerdem eine Bedienfeldfolie für 3 Düsen, AMP-Verlängerungskabel für einstufige und zweistufige Geräte sowie ein Balboa-Beleuchtungsset.
| Marke | Balboa |
| Produkttyp | Komplettes Austauschsystem für Whirlpools |

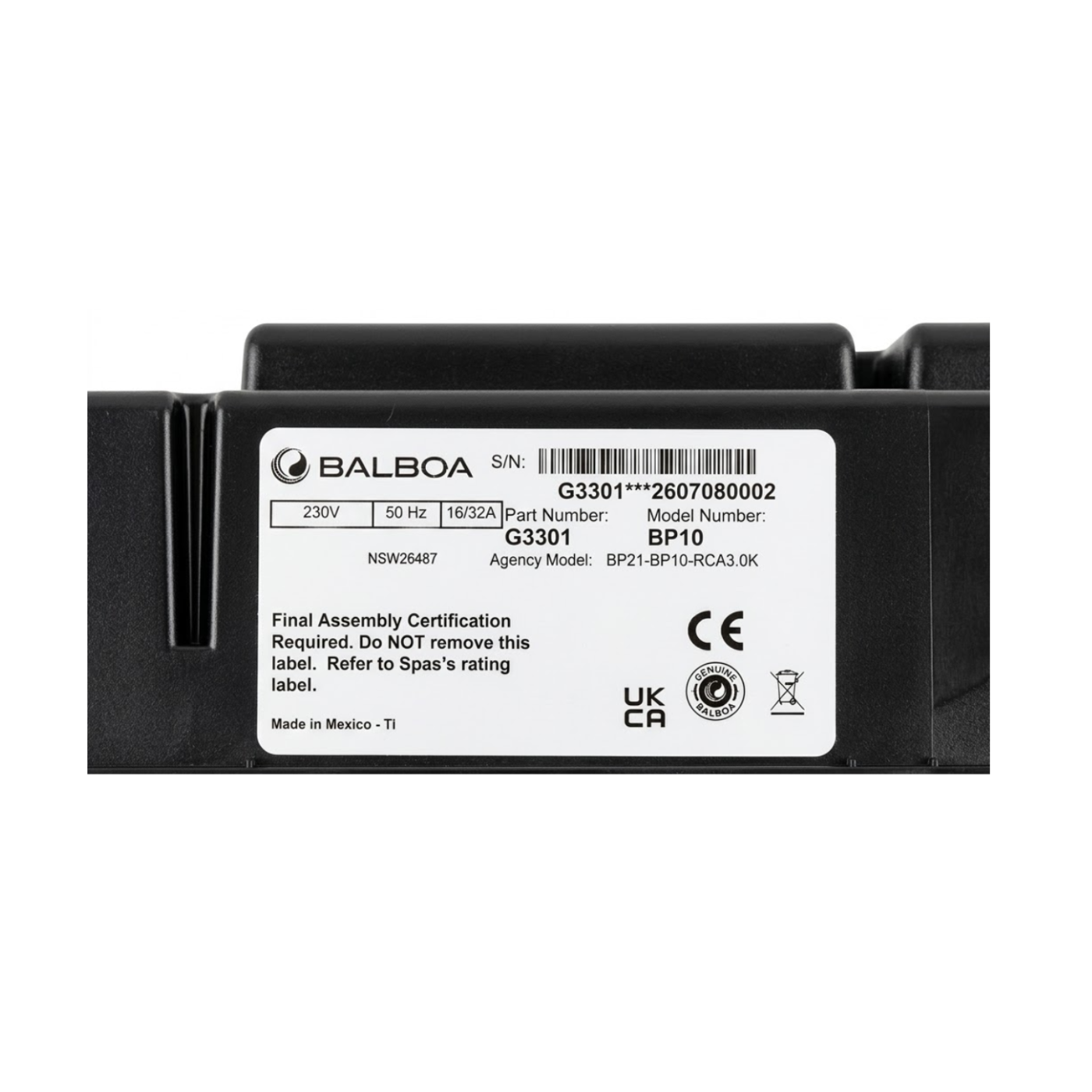

| Steuerung | BP10 |
| Heizer | 3 kW - C8Z |
| Bedienfeld | TP700 |
| Beleuchtung | Balboa-Kabel, Lampenfassung, Halterung und Leuchtmittel |
| Anzahl der Artikelreferenzen | 6 |
| Gesamtmenge | 11 Teile |
Kompatibilität und Prüfung vor dem Kauf
Prüfen Sie vor der Bestellung dieses Austauschsystems die Artikelnummern Ihrer vorhandenen Anlage und der auszutauschenden Komponenten.
Das Set enthält eine BP10-Steuerung und ein TP700-Bedienfeld. Die Kompatibilität mit anderen Whirlpool-Systemen oder Modellen ist nicht bestätigt.
Überprüfen Sie außerdem die Anschlussarten Ihrer Geräte, insbesondere ob ein- oder zweistufige Pumpen vorhanden sind, um sicherzustellen, dass die mitgelieferten Kabel geeignet sind.
Installation und Austausch
Beim Austausch einer Whirlpool-Steuerung müssen vor der Installation mehrere Punkte überprüft werden. So stellen Sie sicher, dass sich die neue Steuerung ohne Probleme hinsichtlich der Abmessungen oder Anschlüsse in die bestehende Anlage integrieren lässt.
Vor der Installation:
- Trennen Sie den Whirlpool vor allen Arbeiten von der Stromversorgung.
- Ermitteln Sie die vorhandene Konfiguration: Notieren Sie die Anzahl der Pumpen, deren Betriebsstufen sowie das eventuelle Vorhandensein eines Gebläses, einer Umwälzpumpe oder eines Ozonators.
- Überprüfen Sie die Abmessungen: Stellen Sie sicher, dass ausreichend Platz für die BP10-Steuerung und das TP700-Bedienfeld vorhanden ist.
- Kontrollieren Sie die elektrischen Anschlüsse: Überprüfen Sie die Kabelquerschnitte, die elektrische Absicherung und die Kompatibilität der Geräte mit der BP10-Steuerung.
Lieferumfang
Das Set enthält insgesamt 11 Teile mit 6 verschiedenen Artikelnummern.
Abmessungen der Set-Komponenten

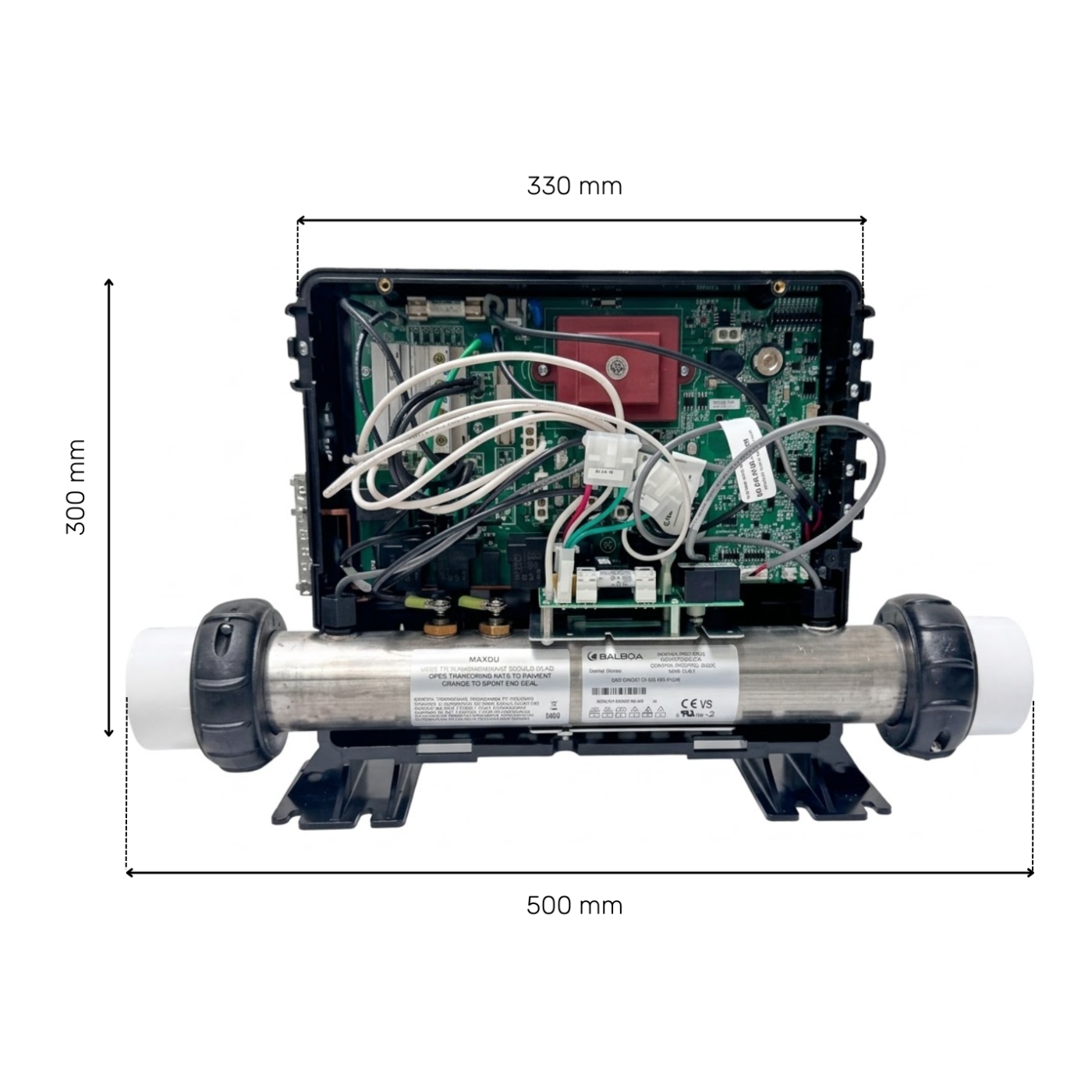

Abmessungen der BP10-Steuerung mit Heizer
- Höhe: 300 mm
- Tiefe: 120 mm
- Länge mit Heizer: 500 mm
- Breite des Heizers ohne Anschlüsse: 330 mm
- Breite des Heizers mit Anschlüssen: 430 mm

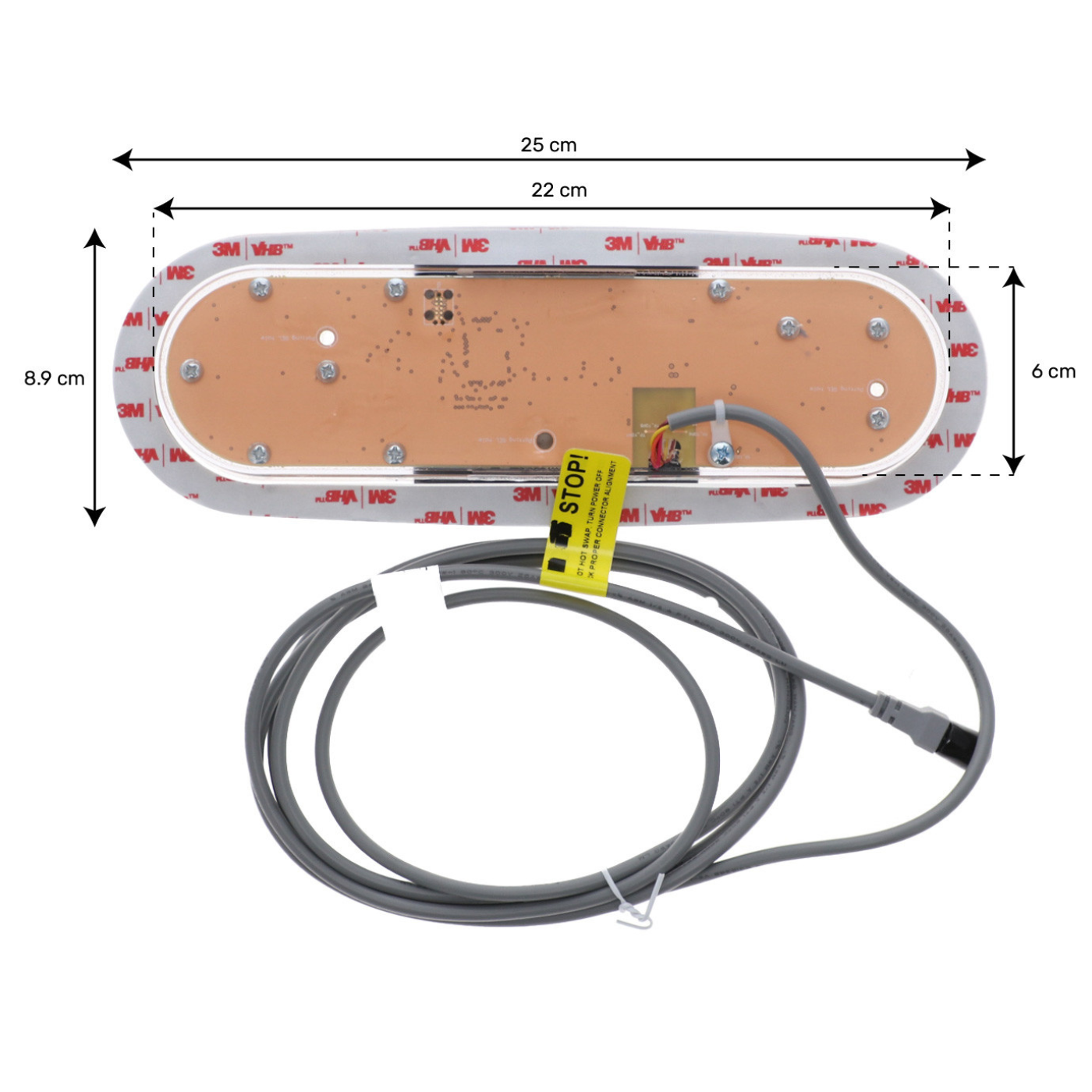

Abmessungen des TP700-Bedienfelds
- Displayabmessungen: 65 x 50 mm
- Bedienfeldabmessungen: 254 x 89 mm
- Erforderlicher Gehäuseausschnitt: 223 x 60 mm

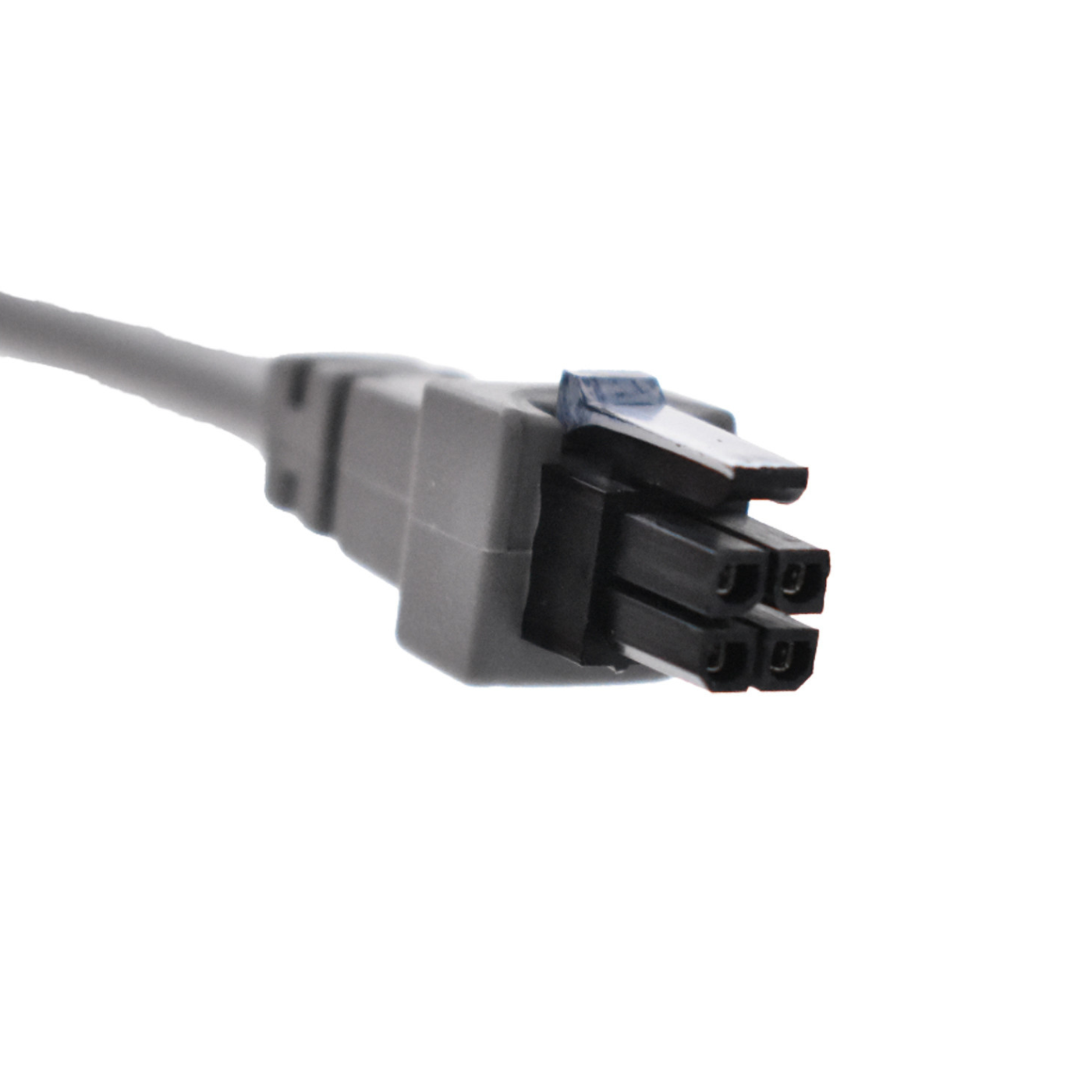

Länge der AMP-Kabel
- AMP-Kabel für einstufige Geräte: 1,6 m
- AMP-Kabel für zweistufige Geräte: 1,6 m
Häufig gestellte Fragen
Was enthält das BP10- und TP700-Set?
Das Set enthält eine BP10-Steuerung mit 3-kW-Heizer C8Z, ein TP700-Bedienfeld, eine Bedienfeldfolie für 3 Düsen, fünf AMP-Kabel für einstufige Geräte, zwei AMP-Kabel für zweistufige Geräte sowie ein Balboa-Beleuchtungsset.
Wird das TP700-Bedienfeld mit einer Bedienfeldfolie geliefert?
Ja, das TP700-Bedienfeld (Artikelnummer 0K713) wird mit einer Bedienfeldfolie geliefert. Diese ist jedoch nicht vormontiert, sondern liegt dem Set separat unter der Artikelnummer 0K715 bei (Bedienfeldfolie für eine Konfiguration mit 3 Düsen).
Welche Anschlusskabel sind enthalten?

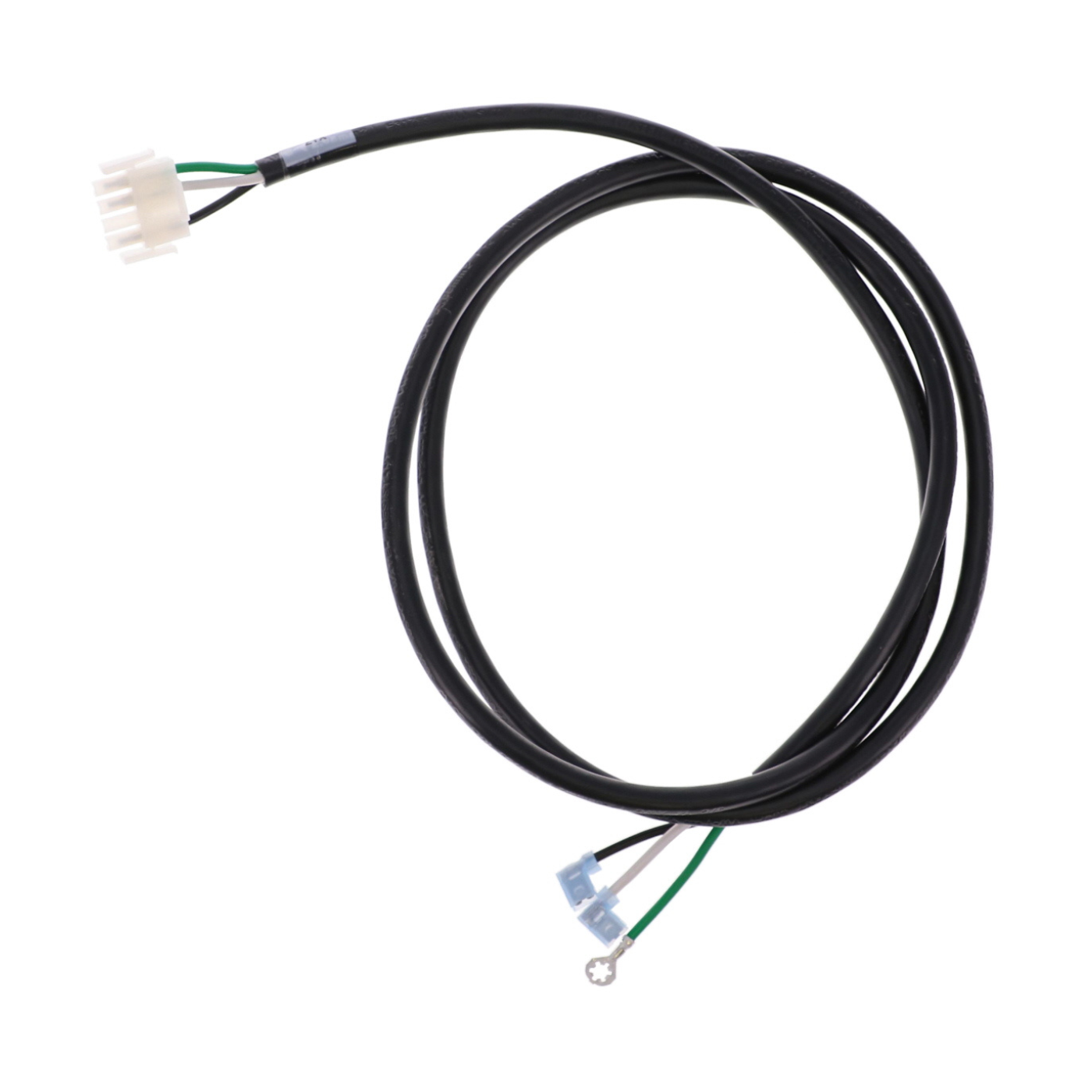

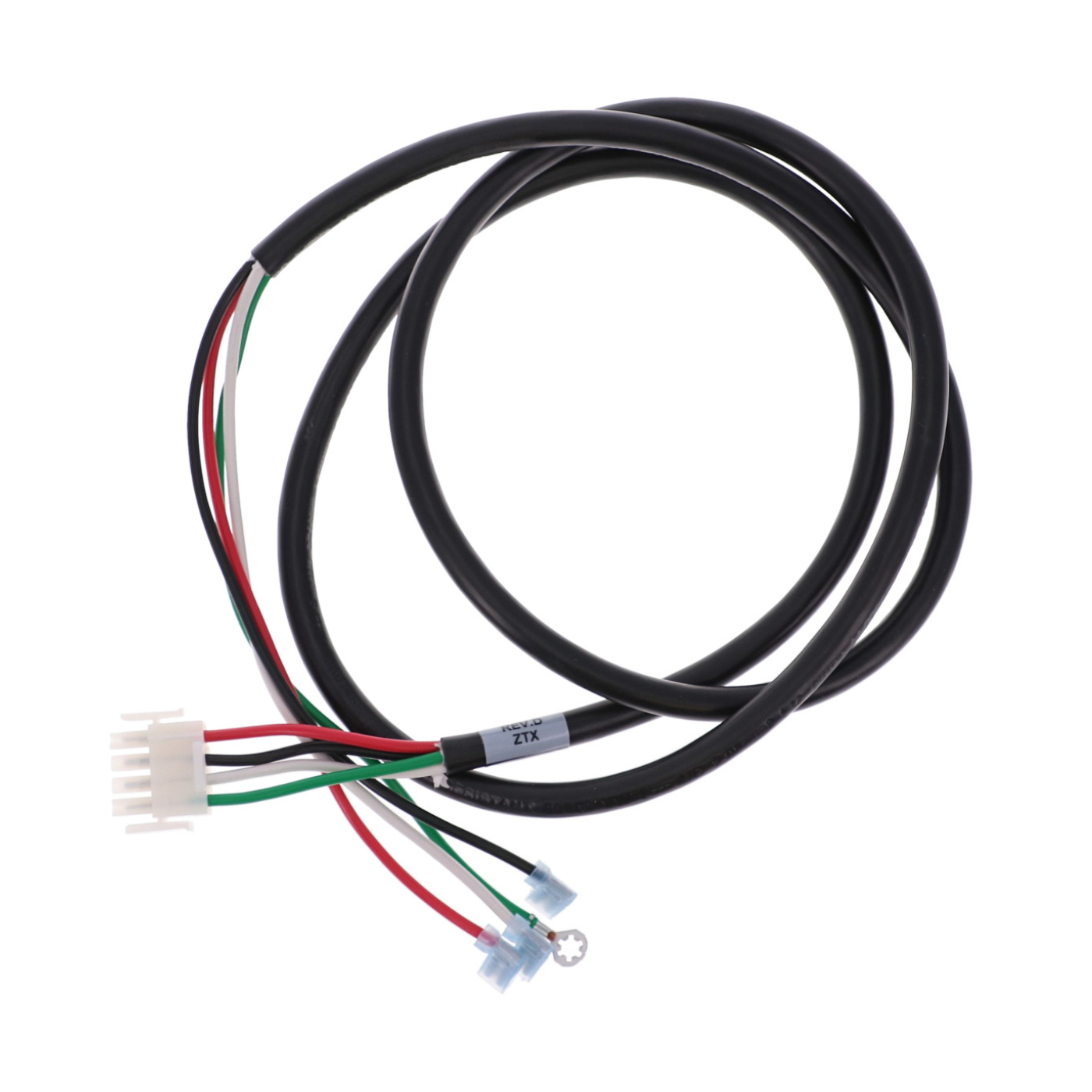

Das Set enthält fünf AMP-Verlängerungskabel mit der Artikelnummer 00073 für einstufige Geräte, Gebläse oder Ozonatoren sowie zwei AMP-Verlängerungskabel mit der Artikelnummer 00074 für zweistufige Pumpen.
Ist ein Beleuchtungssystem im Set enthalten?

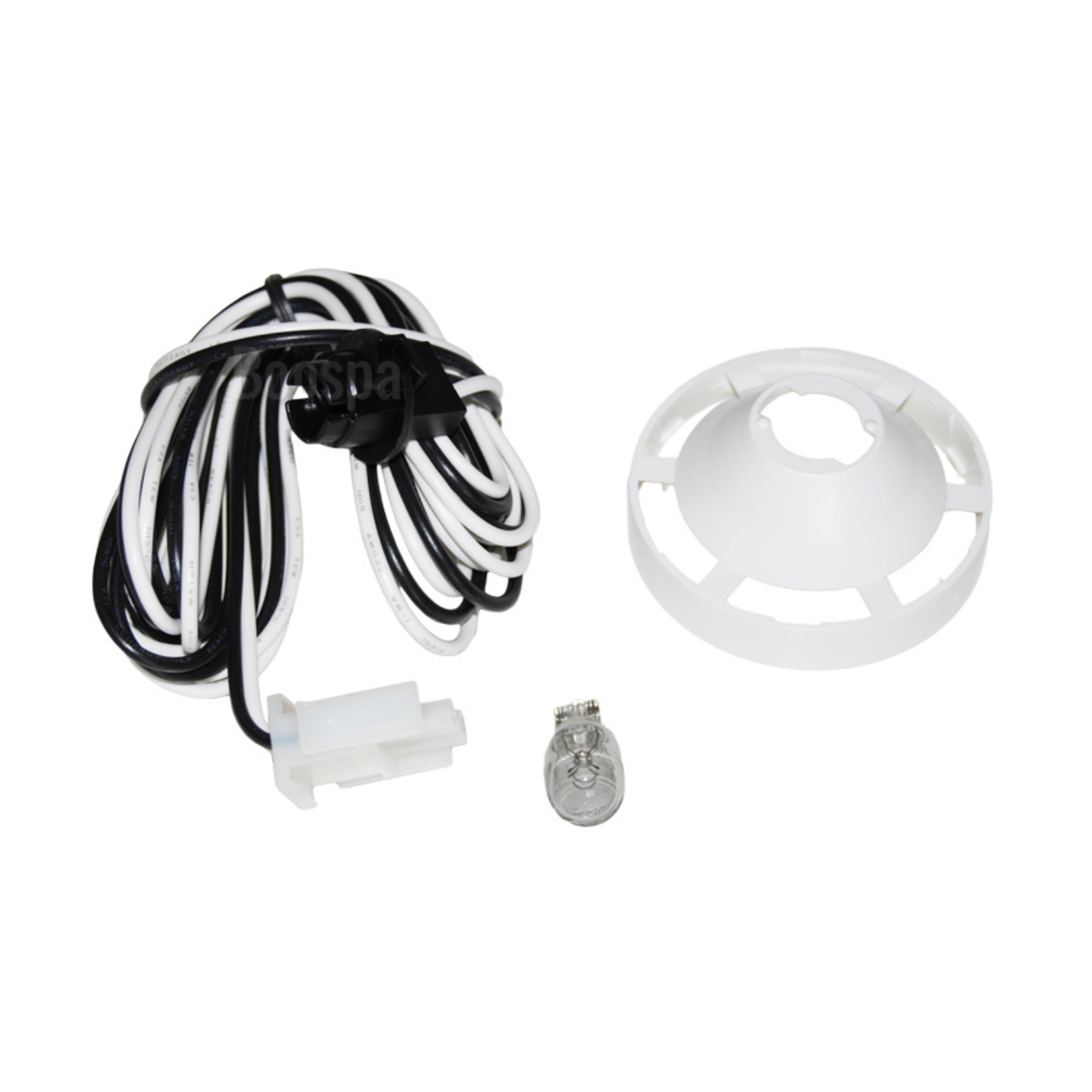

Ja. Das Balboa-Beleuchtungsset mit der Artikelnummer 04286 ist enthalten. Es besteht aus einem Kabel, einer Lampenfassung, einer Halterung und einem Leuchtmittel. Überprüfen Sie vor dem Austausch die Kompatibilität mit Ihrer vorhandenen Anlage.
