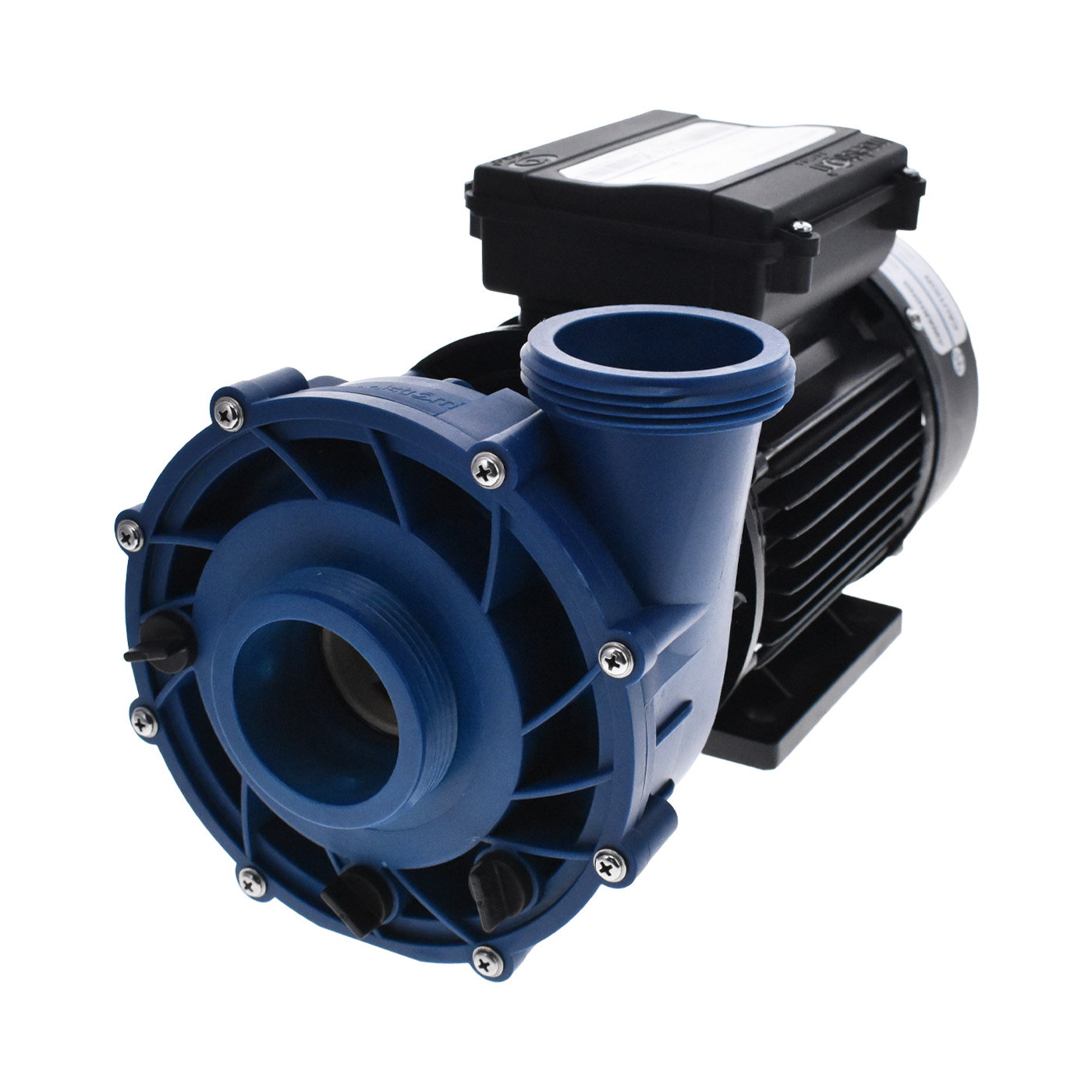

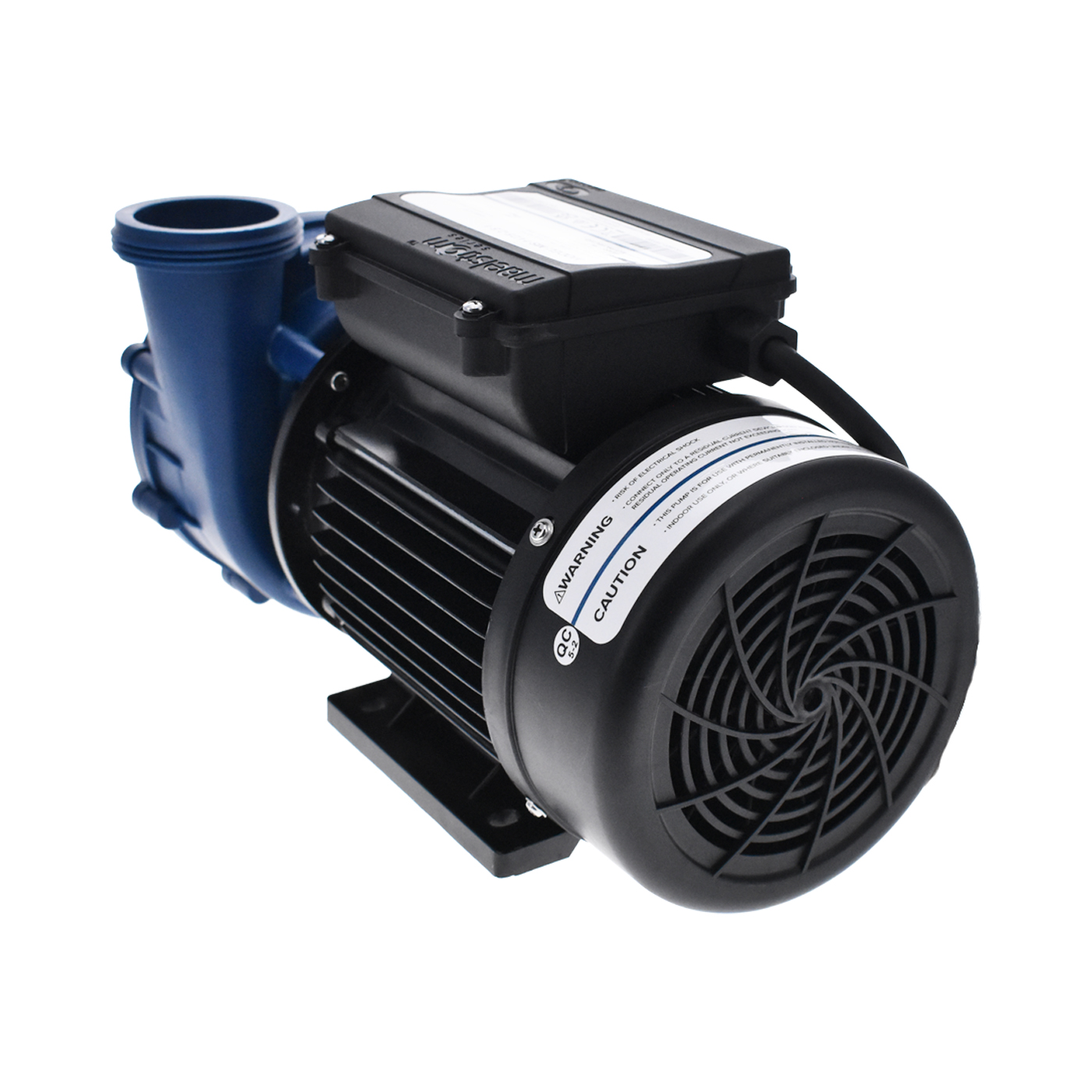

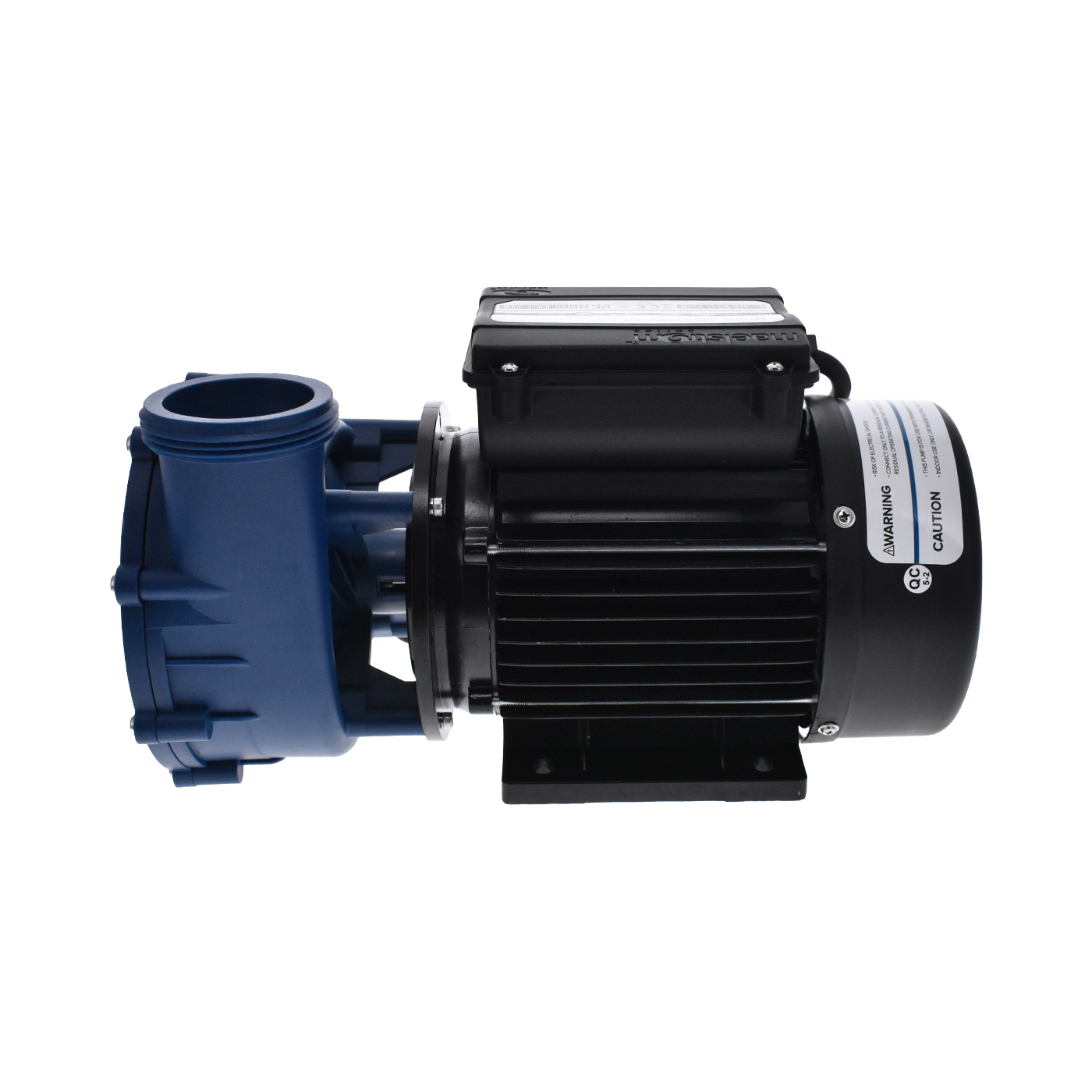

Whirlpool-Pumpe MAELSTROM - MS-1 - Mono-Geschwindigkeit - 2,5HP
Die MS-1 Pumpe mit 2,5 HP bietet einen Kondensator mit längerer Lebensdauer, ein dichtes Lager und hochwertige Universeal-Dichtungen von Gecko.
ABMESSUNGEN :
- Länge : 382 mm
- Breite : 202 mm
- Höhe : 219 mm
MERKMALE :
- Mono-Geschwindigkeit
- Wasserzufuhr und -abfluss 60 mm (2")
- Motor mit IEC-Gehäuse 80

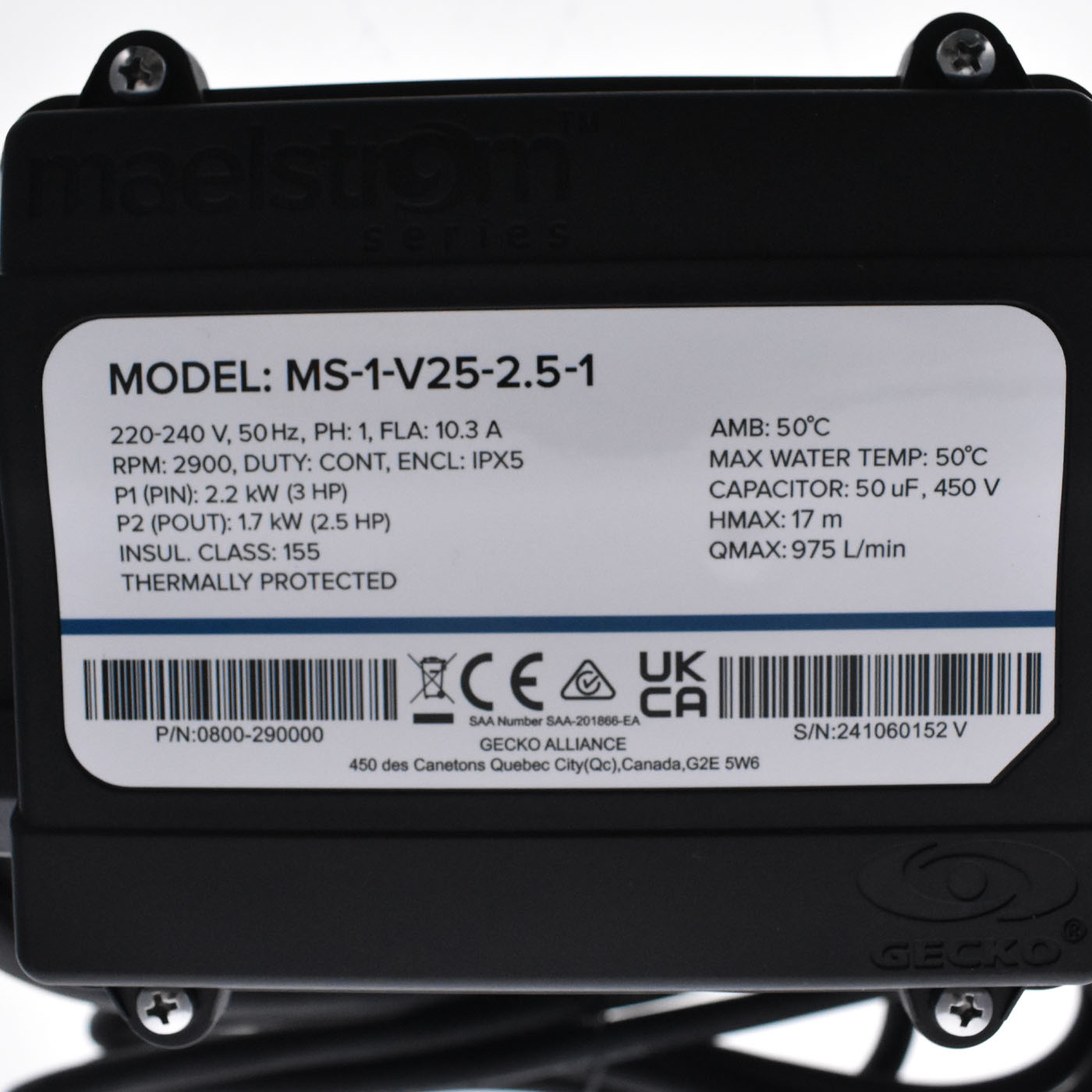

- Leistung : 2,2 kW (2,5 HP)
- Elektrische Versorgung : 220-240V 50Hz
- Strom : 10,3 A
- Maximaler Durchfluss : 700 l/min
- Drehzahl : 2900 U/min
- Hitzebeständiger Kondensator (85 °C) für längere Lebensdauer
- IPX5-Gehäuse, dichtes Lager
- Dichtungen : Universeal-Dichtungen von Gecko in hochwertiger Qualität
- CE-Konform

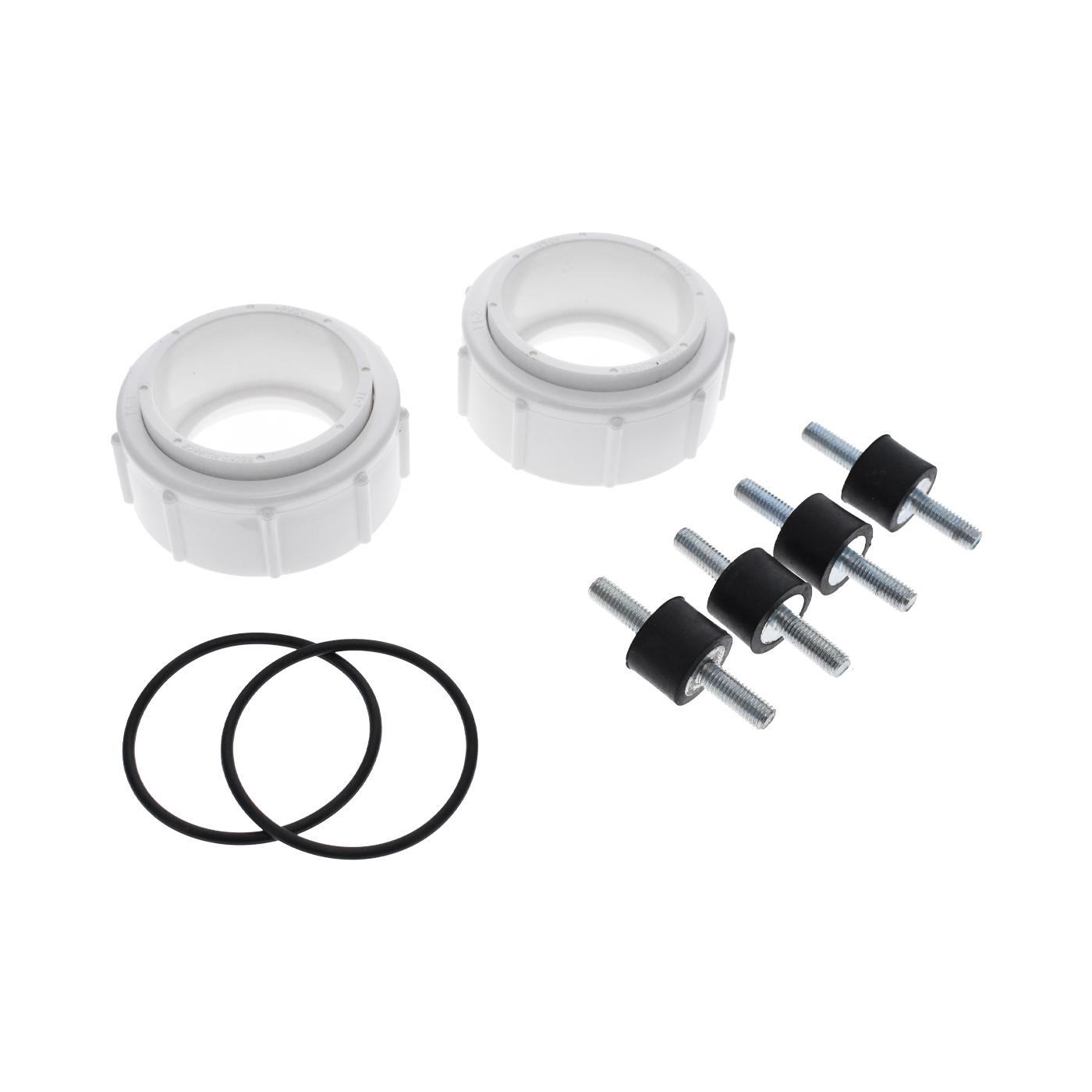

LIEFERUMFANG :
- 2 weiße 60 mm (2") Anschlussmuttern mit Schiebeverbindung und O-Ringen
- 3 Ablassstopfen mit Flügelmutter

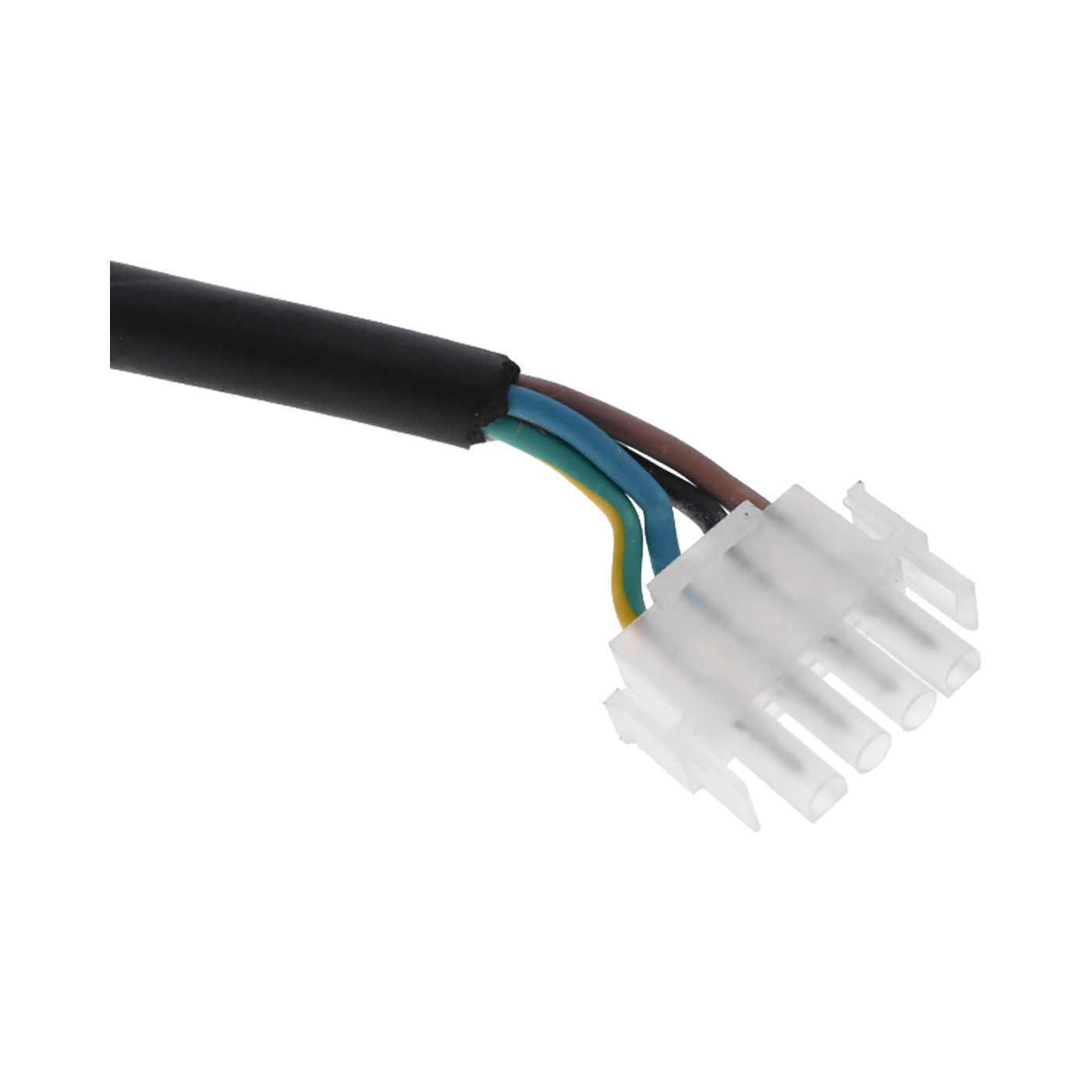

- 2,4 m Kabel mit AMP-Stecker
- Standardposition 12 Uhr am Volute-Körper
- 4 Gummi-Anti-Vibrations-Befestigungen
Technische Zeichnungen
Rohrverlegung
Mit Anschlüssen für Schläuche 2" (60 mm Innenmaß)
Sie können auch Ihre alten Rohrverbindungen wiederverwenden, sofern sie noch funktionsfähig sind.
Falls Ihre Rohrleitung abweicht, greifen Sie auf unsere Reihe Raccords et Union zu, um das passende Anschlussstück für Ihre Rohrleitung
Der Pumpenkörper ist orientierbar, um sich an Ihre Rohrleitungen anzupassen. Sie können dann einen Ausfluss links oder rechts je nach Installation verwenden. Dazu einfach die 4 Motorschrauben lösen, um den Pumpenkörper in die gewünschte Richtung zu drehen. Anschließend die Schrauben wieder festziehen.
Elektrischer Anschluss
Die Pumpe wird mit einem AMP-Stecker-Kabel geliefert. Sie können Ihr altes Kabel verwenden, um diese neue Pumpe anzuschließen. Wenn Ihr Stecker nicht mehr funktionsfähig ist, können Sie einen neuen Stecker in unserem Abschnitt Câbles et prises pour Spa wählen
Hier sind die weltweit am häufigsten verwendeten Steckdosen für Whirlpools:
 |  |
| Prise AMP | Prise J&J
( die Position der PIN variiert je nach Gerät) |
