Ablauf auf einer Seite (Außengewinde-Durchmesser: 78 mm)
IPX5-Schutz
Geringere Vibration (4 Silentblöcke inklusive)
Hochwertige, mechanische Dichtung, äußerst beständig gegen die Chemikalien eines Whirlpool
Außentemperatur max. 50 °C
Diese Pumpe kann dank ihrer zwei Geschwindigkeiten auch als Filterpumpe verwendet werden
Technische Zeichnungen
Eigenschaften aller Pumpen der HDP-Serie:
Modell
Leistung
V/Hz
Qmax (l/min)
Hmax (m)
Außendurchmesser der Schläuche
Gewicht der Pumpe
Verpackungsmaße
HDP1500
1500W/2.0HP
220-240V/50Hz
640
13
60mm (2 Zoll)
13
440 x 225 x 260.5
HDP1800
1800W/2.5HP
220-240V/50Hz
700
14.5
60mm (2 Zoll)
14.5
440 x 225 x 260.5
HDP2200
2200W/3.0HP
220-240V/50Hz
800
16
60mm (2 Zoll)
15.5
440 x 225 x 260.5
HDP3000
3000W/4.0HP
220-240V/50Hz
900
18
60mm (2 Zoll)
18
440 x 225 x 260.5
HDP1500II
1500W/2.0HP 250W/0.35HP
220-240V/50Hz
640 310
13 3
60mm (2 Zoll)
13.8
440 x 225 x 260.5
HDP1800II
1800W/2.5HP 300W/0.4HP
220-240V/50Hz
700 350
14.5 4
60mm (2 Zoll)
15.3
440 x 225 x 260.5
HDP2200II
2200W/3.0HP 450W/0.6HP
220-240V/50Hz
730 380
18 4.5
60mm (2 Zoll)
16.3
440 x 225 x 260.5
HDP2200JII
2200W/3.0HP 450W/0.6HP
220-240V/50Hz
730 380
18 4.5
60mm (2 Zoll)
16.3
440 x 225 x 260.5
HDP2200WII
2200W/3.0HP 450W/0.6HP
220-240V/50Hz
730 380
18 4.5
60mm (2 Zoll)
16.3
440 x 225 x 260.5
Rohrleitungsverbindungen
Mit 2 Anschlüssen für 2" Schläuche (60 mm Außendurchmesser) geliefert Sie können auch Ihre alten Rohrverbindungen verwenden, sofern diese noch funktionsfähig sind. Falls Ihre Rohrleitung abweicht, greifen Sie auf unsere Produktpalette Verbindungen und Union zu, um das passende Kupplungselement für Ihre Rohrleitung zu finden.

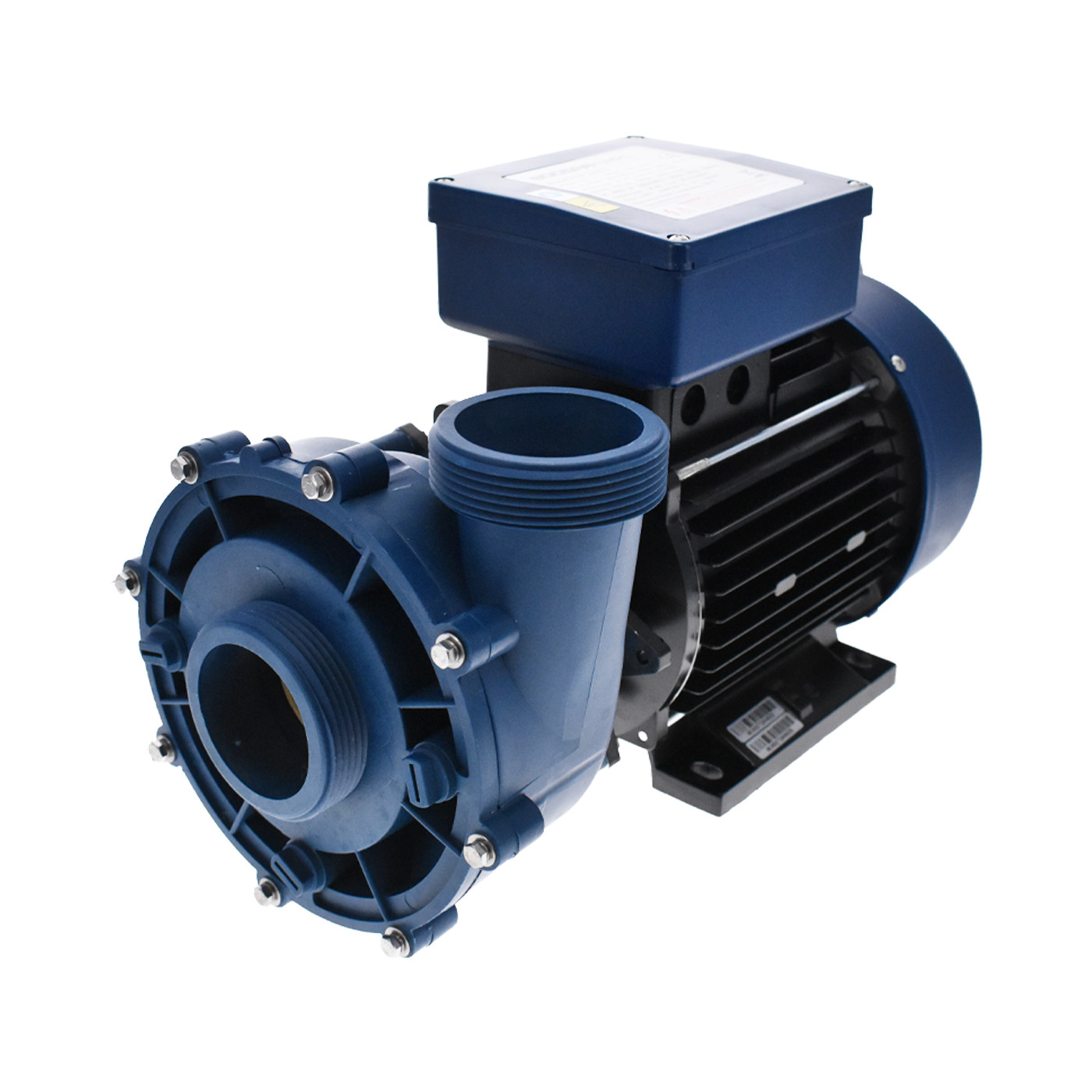

Der Pumpenkörper ist drehbar um sich an Ihre Rohrleitungen anzupassen. Sie können dann einen Austritt links oder rechts entsprechend Ihrer Installation verwenden. Dazu lösen Sie einfach die 4 Motorenschrauben, drehen den Pumpenkörper in die gewünschte Richtung. Schrauben Sie diese anschliessend wieder fest.
Elektrischer Anschluss

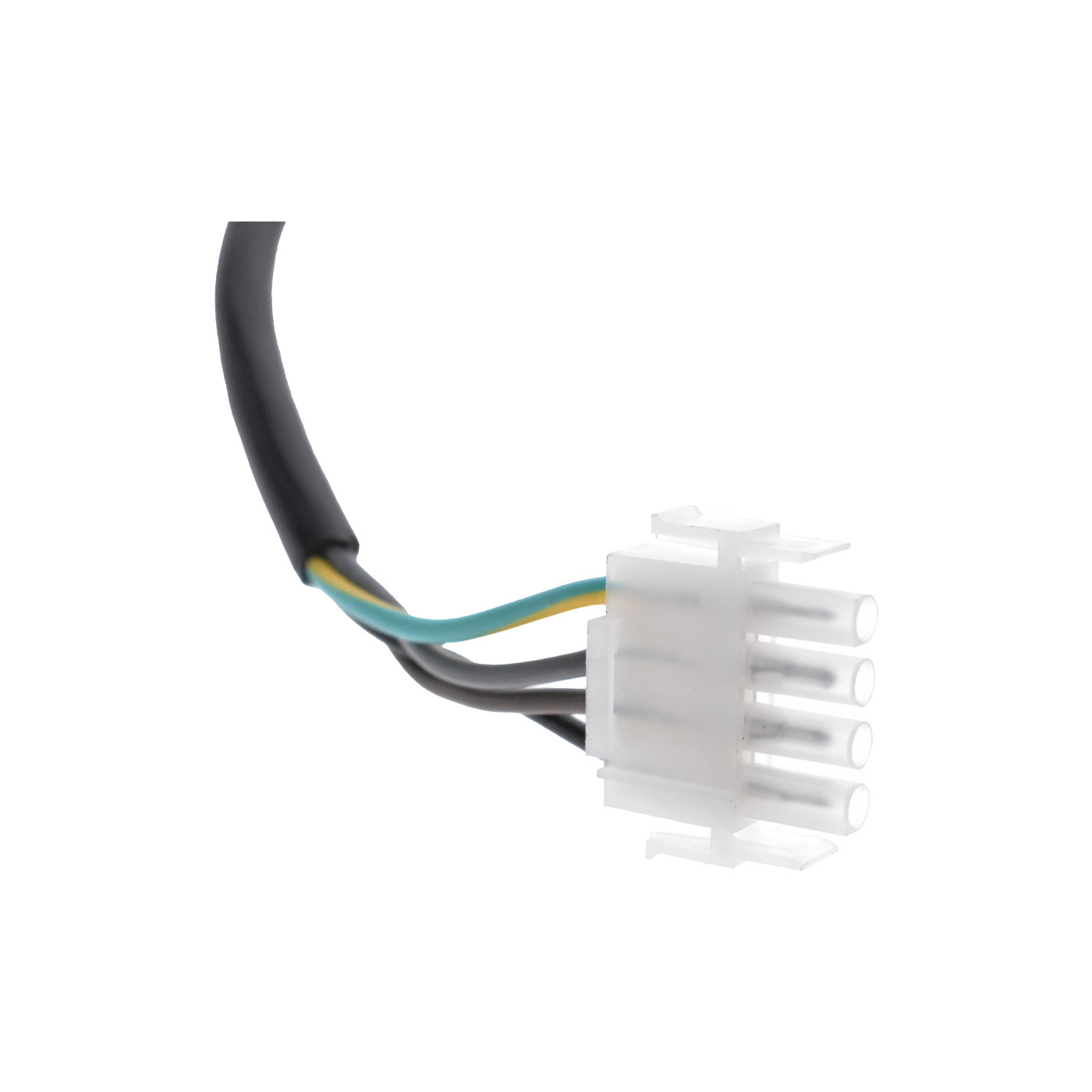

Die Pumpe wird mit Anschlusskabel und AMP-Stecker geliefert. Sie können Ihr altes Kabel behalten, um diese neue Pumpe anzuschließen. Falls Ihre Steckdose nicht mehr nutzbar ist, können Sie in unserer Sektion Kabel und Steckdosen für Whirlpool neue Steckdosen wählen.
Hier sind die am häufigsten verwendeten Steckdosen in der Whirlpool-Welt :
AMP-Steckdose
J&J-Steckdose (Die PIN-Position variiert je nach Gerät)
